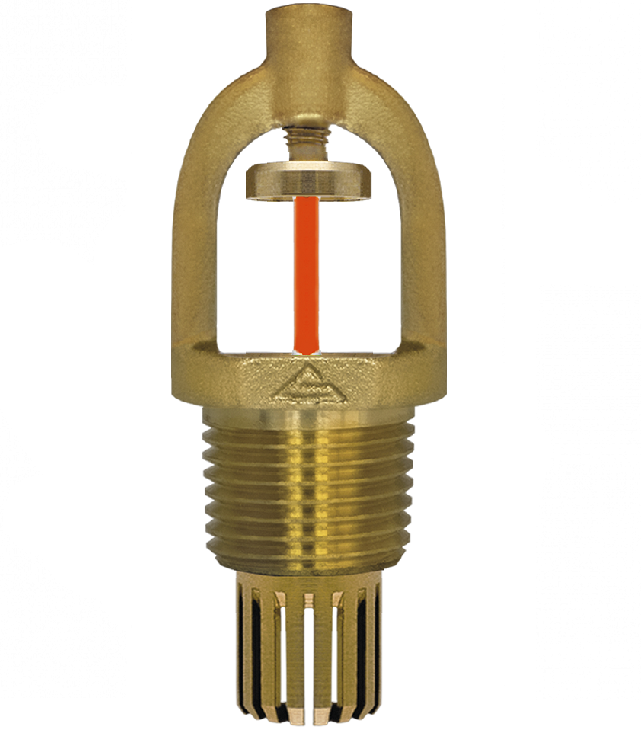

РАСПЫЛИТЕЛИ ТОНКОРАСПЫЛЕННОЙ ВОДЫ «АКВА-ГЕФЕСТ» К=0,13 для вертикальной установки
Монтажное положение вверх.
Общее описание
Спринклерные и дренчерные распылители тонкораспылённой воды «Аква-Гефест» с коэффициентом производительности К = 0,13 изготавливаются в исполнении для установки вверх и вниз. Формируют распылённый водяной поток со средним диаметром капель не более 150 мкм.
Назначение:
Спринклерные и дренчерные распылители предназначены для защиты помещений по степени опасности развития пожара: 1, 2, 3, 4.1, 4.2 (при использовании модификации с электропуском: 5, 6).
Сертификация
Распылители тонкораспылённой воды сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Обозначение
Монтажное положение: вверх |
|
Спринклер |
СВS0-ПВо(д) 0,13 - R1/2.P 57 (68, 79, 93). B2 - «Аква-Гефест» |
Дренчер |
ДВS0-ПВо(д) 0,13 - R1/2. B2 – «Аква-Гефест» |
Монтажное положение: вниз |
|
Спринклер |
СВS0-ПНо(д) 0,13 - R1/2.P 57 (68, 79, 93). B2 - «Аква-Гефест» |
Дренчер |
ДВS0-ПНо(д) 0,13 - R1/2. B2 – «Аква-Гефест» |
Проектные параметры
Максимальная высота установки |
20 м |
Максимальное расстояние между распылителями |
3 м |
Защищаемая площадь |
9 м2 |
Расход воды для защиты помещений по степени опасности развития пожара |
Группа 1 - ≥ 4 л/с Группа 2 - ≥ 11 л/с Группа 3 - ≥ 20 л/с Группа 4,1 - ≥ 32 л/с Группа 4,2 - ≥ 44 л/с Группа 5 - ≥ 12 л/с Группа 6 - ≥ 14 л/с |
Технические характеристики
Интенсивность орошения при высоте установки 2,5 м идавлении 0,5 МПа | при установке вверх 0,098 |
Коэффициент тепловой инерционности с колбой 3 мм | ≤ 50 (м·с) ½ |
Температура срабатывания | 57°С, 68°С, 79°С, 93°С |
Рабочее давление | 0,5-1,7 МПа |
Максимальное рабочее давление воздуха в воздушной установке | ≤ 0,6 МПа |
Диаметр выходного отверстия | 7 мм |
Присоединительная резьба | 1/2 дюйма |
Размер до | 68х28 мм |
Масса до | 0,096 кг |
К – фактор, GPM/PSI½ (LPM/bar½) |
1,7 (24,7) |
График зависимости интенсивности орошения от давления на площади 9м2, защищаемой группой распылителей тонкораспылённой воды (два и более) с высоты 2,5 м
График зависимости интенсивности орошения от давления на площади 9м2, защищаемой одним распылителем тонкораспылённой воды установкой вверх с высоты 2,5 м
Эпюра интенсивности орошения для распылителей тонкораспылённой воды с коэффициентом производительности К = 0,13 установкой вверх
Высота установки распылителей 2,5м.
Коэффициент производительности | 0,13 |
Макс. расстояние между распылителями | 3 м |
Габаритные размеры | 68х28 мм |
Диаметр выходного отверстия | 7 мм |
Диаметр колбы спринклера | 3 мм |
Дренчер или спринклер | Спринклер |
Защищаемая площадь | 9 м2 |
К-фактор, GPM/PSI (LPM/bar) | 1,7 (24,7) |
Коэффициент тепловой инерционности | не более 50 (м·с) 1/2 |
Макс. высота установки | 20 м |
Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
Масса распылителя | 0,096 кг |
Модель | CBS0-ПВо(д) 0,13-R1/2 /Р57 (68, 79, 93).В3 |
Направление ОТВ | Вверх |
Присоединительная резьба | 1/2 дюйма |
Рабочее давление | 0,5-1,7 МПа |
Расход воды для помещений 1 группы | ≥4 л/с |
Расход воды для помещений 2 группы | ≥11 л/с |
Расход воды для помещений 3 группы | ≥20 л/с |
Расход воды для помещений 4.1 группы | ≥32 л/с |
Расход воды для помещений 4.2 группы | ≥44 л/с |
Расход воды для помещений 5 группы | ≥12 л/с |
Расход воды для помещений 6 группы | ≥14 л/с |
Средний арифметический диаметр капель в потоке | не более 150 мкм |
Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
