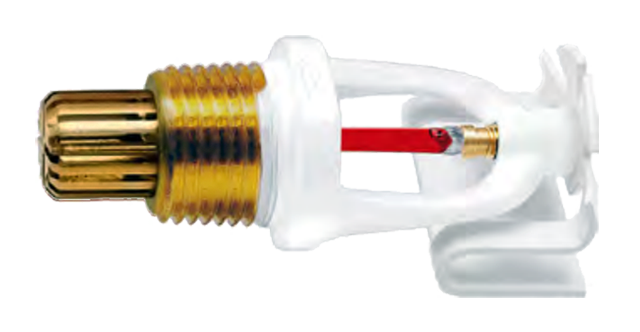

Модели для REVITРАСПЫЛИТЕЛИ ТРВ «АКВА-ГЕФЕСТ» К=0,07 ГОРИЗОНТАЛЬНЫЕ
Предназначен для распыления воды или водных растворов по защищаемой площади и объему в установках пожаротушения, для создания водяных завес и в других установках с использованием тонкораспыленной воды.
Общее описание
Спринклерные и дренчерные распылители тонкораспылённой воды «Аква-Гефест» с коэффициентом производительности К = 0,07 изготавливаются в исполнении для установки горизонтально. Формируют распылённый водяной поток со средним диаметром капель не более 150 мкм.
Назначение:
Спринклерные и дренчерные распылители предназначены для защиты помещений по степени опасности развития пожара: 1, 2.
Сертификация
Распылители тонкораспылённой воды сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Проектные параметры
|
Максимальная высота установки |
20 м |
|
Максимальное расстояние между распылителями |
3 м |
|
Защищаемая площадь |
20 м2 (5х4 м) |
|
Расход воды для защиты помещений по степени опасности развития пожара |
Группа 1 - ≥ 4 л/с Группа 2 - ≥ 11 л/с |
Технические характеристики
| Интенсивность орошения при высоте установки 2,5 м идавлении 0,5 МПа | установка горизонтально 0,044 |
|
Интенсивность орошения при высоте установки 2,5 м идавлении 1,0 МПа |
установка горизонтально 0,048 |
| Коэффициент тепловой инерционности с колбой 3 мм | ≤ 50 (м·с) ½ |
| Температура срабатывания | 57°С, 68°С, 79°С, 93°С |
| Рабочее давление | 0,5-1,7 МПа |
| Максимальное рабочее давление воздуха в воздушной установке | ≤ 0,6 МПа |
| Диаметр выходного отверстия | 5 мм |
| Присоединительная резьба | 1/2 дюйма |

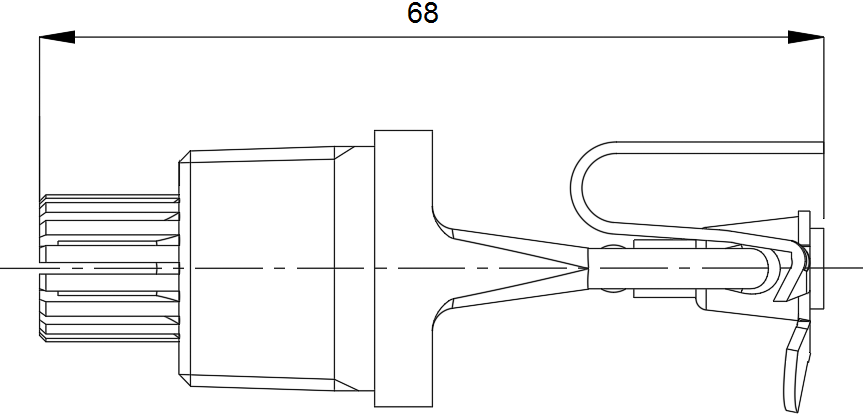

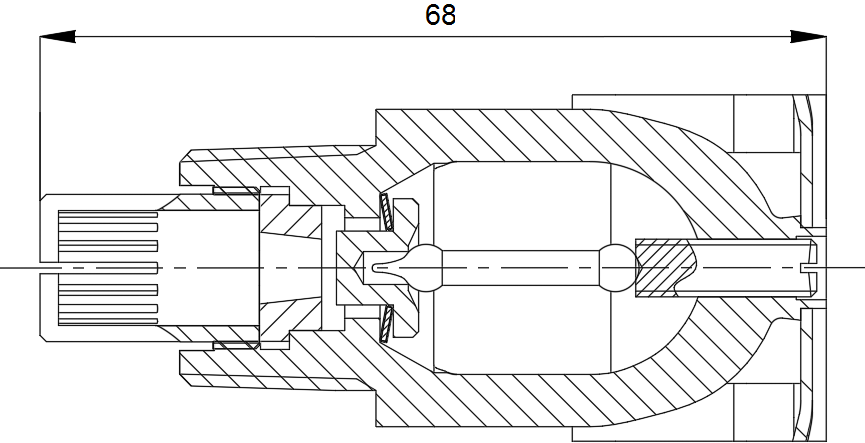

| Размер до | 78х30 мм |
| Масса до | 0,09 кг |
|
К – фактор, GPM/PSI½ (LPM/bar½) |
0,9 (13,3) |
Обозначение
|
Спринклер |
СВS1-РГо(д) 0.07 - R1/2 / P 57 (68, 79, 93). B2 - «Аква-Гефест» |
|
Дренчер |
ДВS1-РГо(д) 0.07 - R1/2 . B2 – «Аква-Гефест» |
График зависимости интенсивности от давления для водяных распылителей для высоты 2,5 м и площади 20 м2
Эпюра интенсивности орошения для распылителей тонкораспыленной воды с коэффициентом производительности К=0,07 положением установки горизонтально
| Коэффициент производительности | 0,07 |
| Макс. расстояние между распылителями | 3 м |
| Габаритные размеры | 78х30 мм |
| Диаметр выходного отверстия | 5 мм |
| Диаметр колбы спринклера | 3 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 20 м2 (5 м х 4 м) |
| К-фактор, GPM/PSI (LPM/bar) | 0,9 (13,3) |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Макс. высота установки | 20 м |
| Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
| Масса распылителя | 0,09 кг |
| Модель | CBS1-РГо(д) 0,07-R1/2 /Р57 (68,79,93).В3 |
| Направление ОТВ | Горизонтально |
| Присоединительная резьба | 1/2 дюйма |
| Рабочее давление | 0,5-1,7 МПа |
| Расход воды для помещений 1 группы | ≥4 л/с |
| Расход воды для помещений 2 группы | ≥11 л/с |
| Средний арифметический диаметр капель в потоке | не более 150 мкм |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
