Обозначение модификации | Размер, мм | Кол-во вводов, до |
КМ-IP66-1224 | 123х240х62 | 12 |

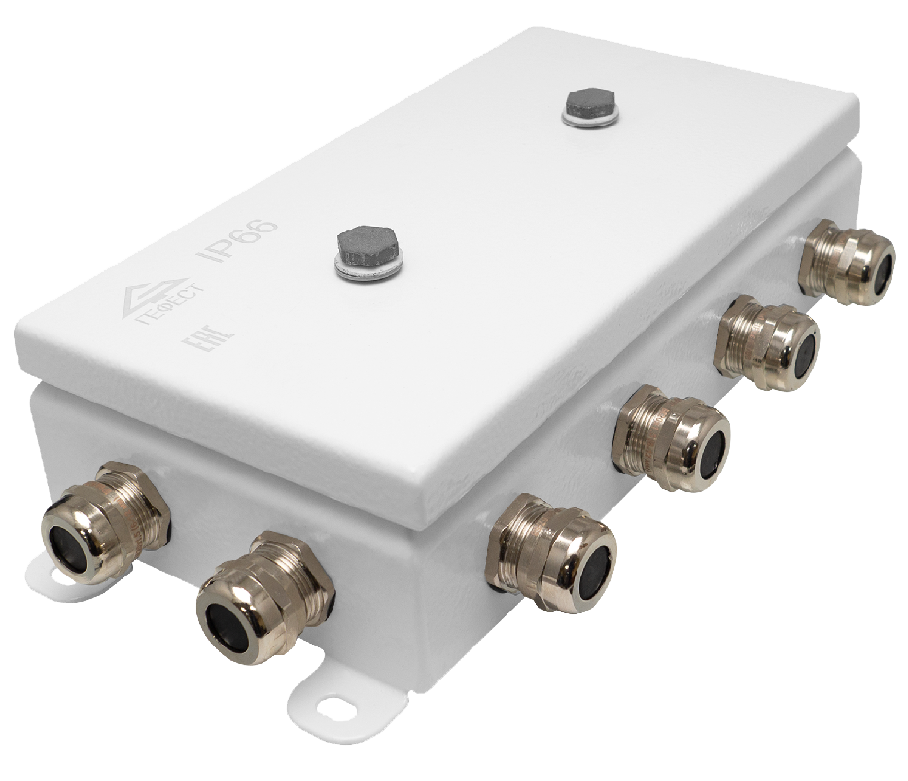

Коробки монтажные КМ IP66 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

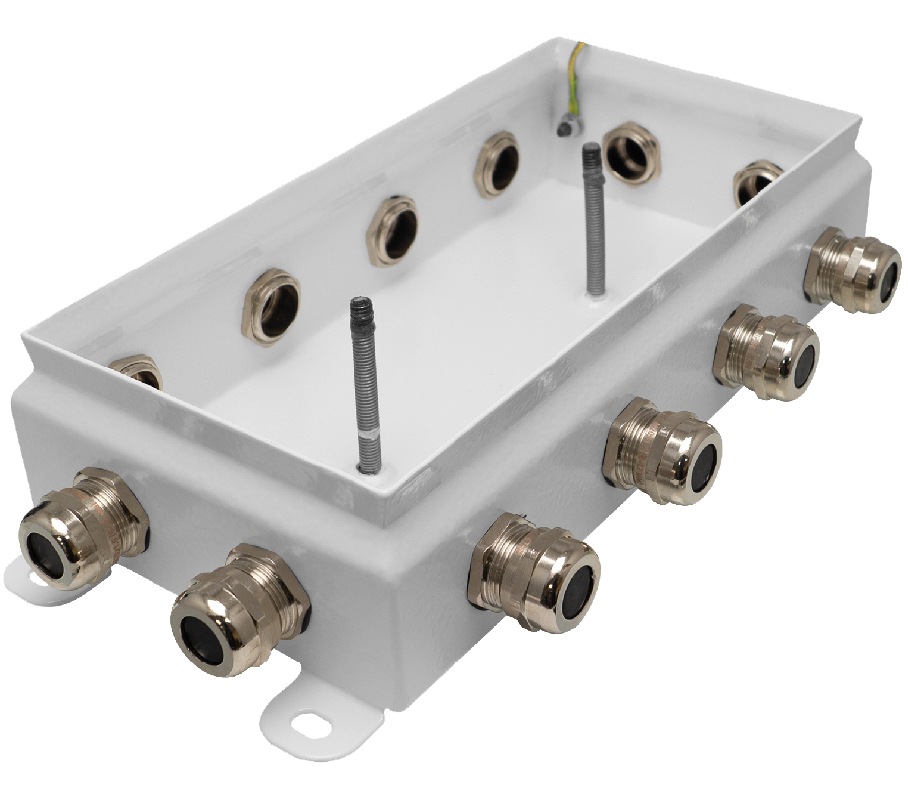

Коробки оснащаются DIN-рейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из никелированной латуни, обеспечивающие степень защиты не ниже IP66.
Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Основные технические характеристики
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.

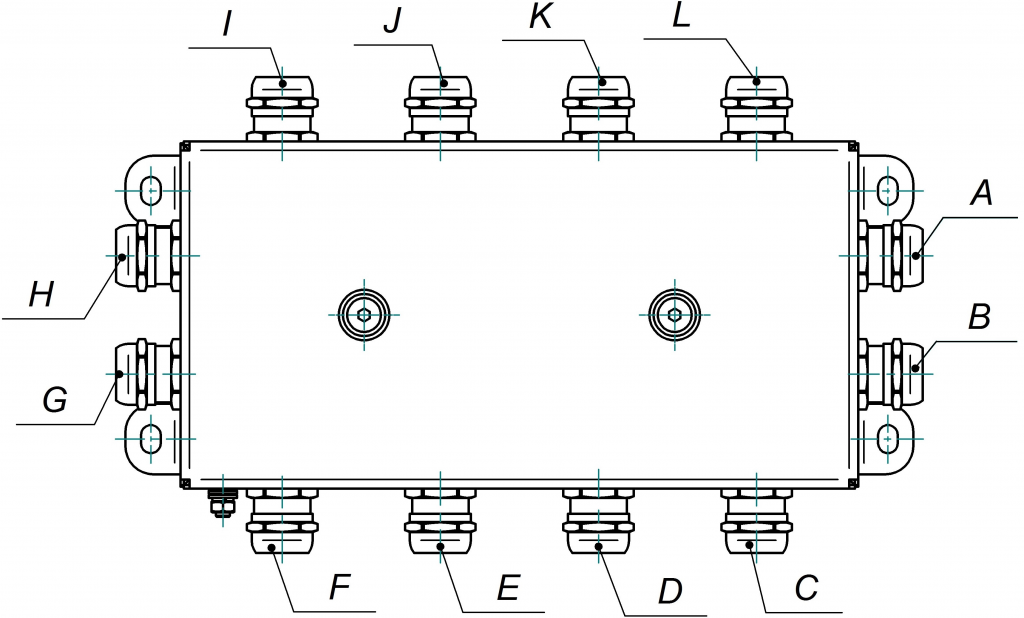

Положение кабельных вводов

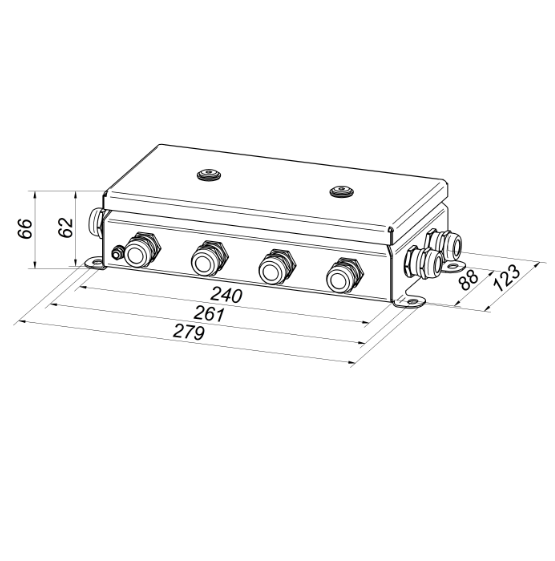

Габаритный размер | 123х240х62 мм |
Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) |
Кабельные вводы | из нержавеющей стали |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
Кол-во вводов, до | 12 |
Масса, не более | 1,6 кг |
Материал корпуса | сталь с цинковым и полимерным покрытием |
Модель | КМ-IP66-1224 |
Обозначение | КМ-IP66-1224 |
Степень защиты | IP66 |
Температура эксплуатации | от - 40°С до +100°С |
Условный размер | 1224 |
Электропитание: напряжение | 600В |
