| Обозначение модификации | Размер, мм | Кол-во вводов, до |
| КМ-IP66-0812 |
86х126х62 |
6 |

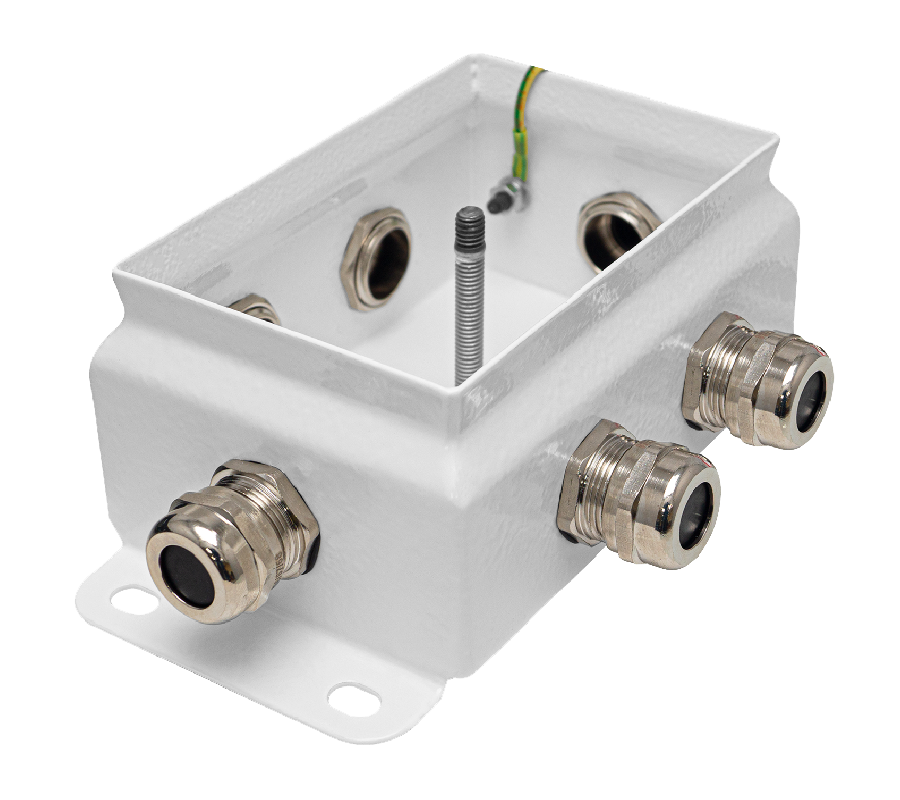

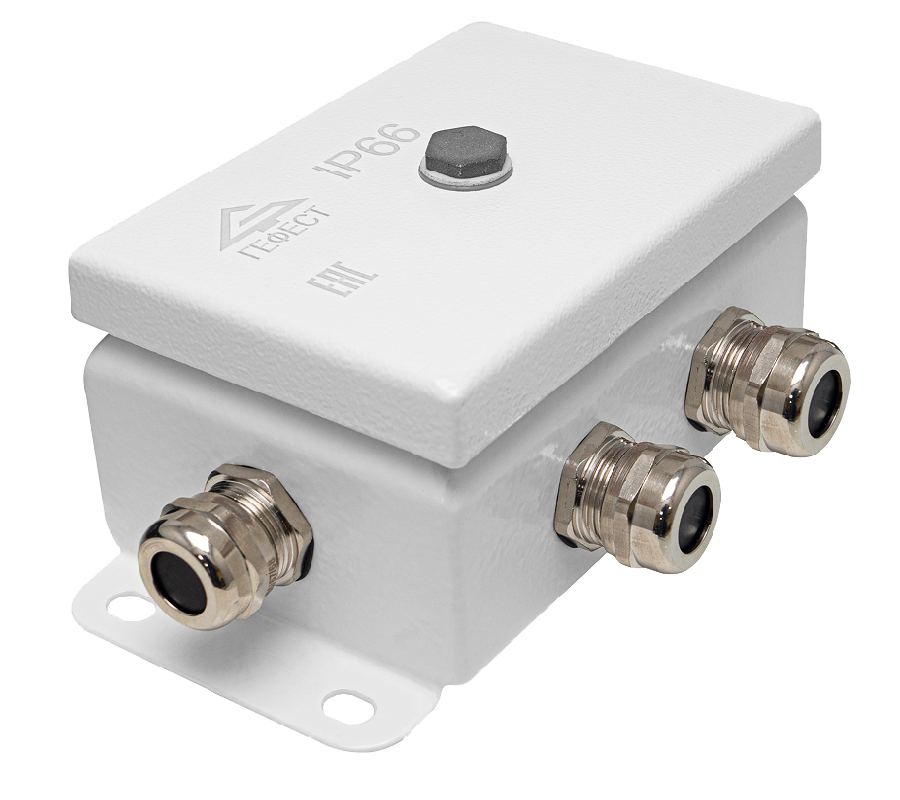

Коробки монтажные КМ IP66 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.
Внимание! DIN-рейка, предназначенная для крепления клеммных колодок, внутри корпуса монтажной коробки не установлена. Клеммные колодки в комплект поставки не входят.
На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из никелированной латуни, обеспечивающие степень защиты не ниже IP66.
Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Основные технические характеристики
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.

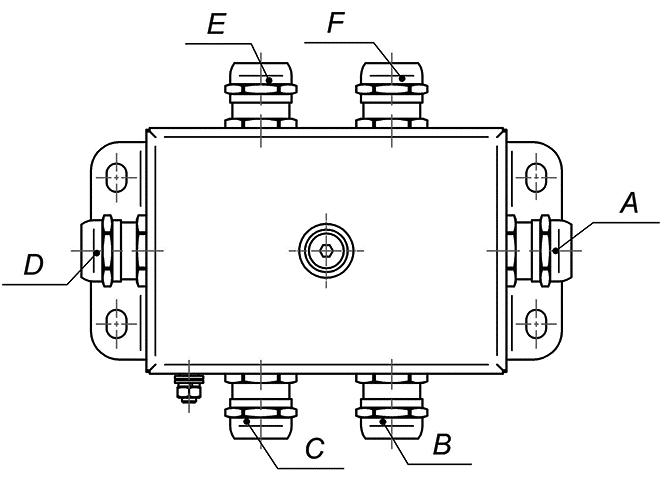

Положение кабельных вводов
| Габаритный размер | 86х126х62 мм |
| Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) |
| Кабельные вводы | из нержавеющей стали |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
| Кол-во вводов, до | 6 |
| Масса, не более | 0,85 кг |
| Материал корпуса | сталь с цинковым и полимерным покрытием |
| Обозначение | КМ-IP66-0812 |
| Степень защиты | IP66 |
| Температура эксплуатации | -40ºС до +100ºС |
| Условный размер | 0812 |
