ГОЛОВНОЕ УСТРОЙСТВО ППУ «ГЕФЕСТ» - Центральный Блок (ЦБ)
ЦБ ППУ «Гефест» предназначен для работы в качестве самостоятельного ППУ и позволяет включать в одну линию связи объекты управления, которые находятся постоянно во включенном состоянии, например, световые оповещатели «Выход», и объекты управления, включаемые по сигналу «Пуск», (звуковые оповещатели, световые оповещатели «Пожар» и т.п.) с номинальным напряжением питания 24 В.
Совместно с периферийными устройствами ЦБ обеспечивает контроль и управление:
• системами оповещения и управления эвакуацией 1 и 2 типов;
• установками дымо- и газоудаления;
• инженерным и технологическим оборудованием;
• аварийным освещением.
Особенности:
• одно направление управления (2 линии связи для управления исполнительными устройствами);
• возможность задания задержки пуска независимо для каждой линии связи;
• запуск устройств по сигналам от ППКП, устройств дистанционного пуска, с кнопки лицевой панели ЦБ;
• непрерывный контроль всех линий связи на обрыв и короткое замыкание;
• защита от несанкционированного доступа к органам управления с помощью ключей TouchMemory (до 5 штук);
• встроенная световая индикация и звуковая сигнализация о режимах работы, принятых извещениях и передаваемых сигналах (по ГОСТ Р 53325-2012);
• наличие трех выходов «Пуск», «Неисправность» и «Автоматика отключена» для передачи информации о состоянии ЦБ на внешние устройства.

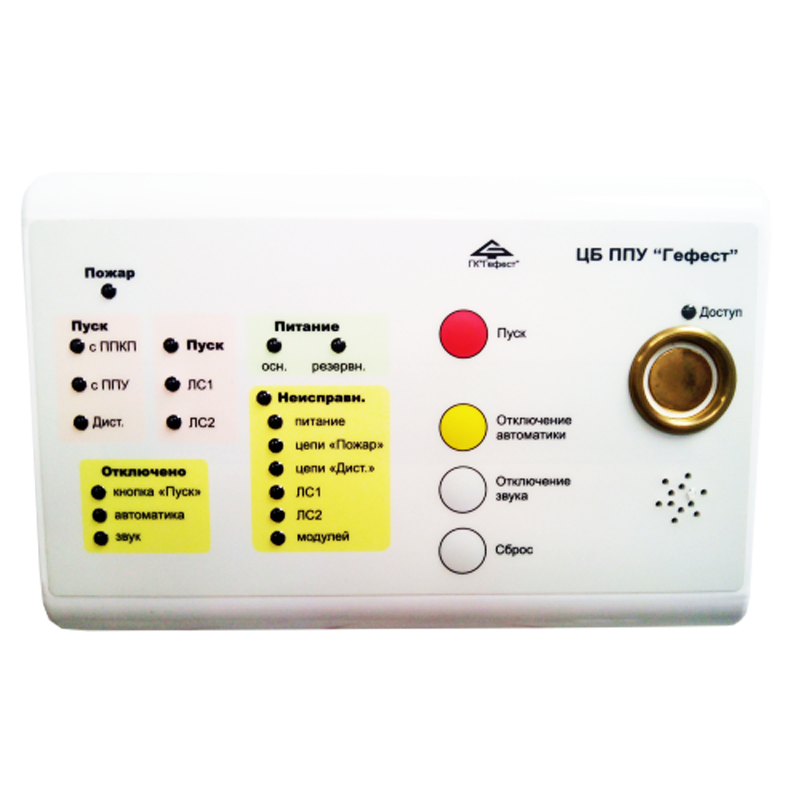

ЦБ выполнен в виде блока со съемной крышкой, внутри которого на основании расположена печатная плата с клеммами подключения линий управления, питания и ЛС.
Выбор периферийных устройств определяется необходимостью управления конкретными устройствами промышленной и пожарной автоматики.
Пример подключения компонентов ППУ "Гефест"
ЦБ позволяет включать в одну линию связи объекты управления, которые находятся постоянно во включенном состоянии, например, световые оповещатели «Выход», и объекты управления, включаемые по сигналу «Пуск» (звуковые оповещатели, световые оповещатели «Пожар» и т.п.) с номинальным напряжением питания 24 В.

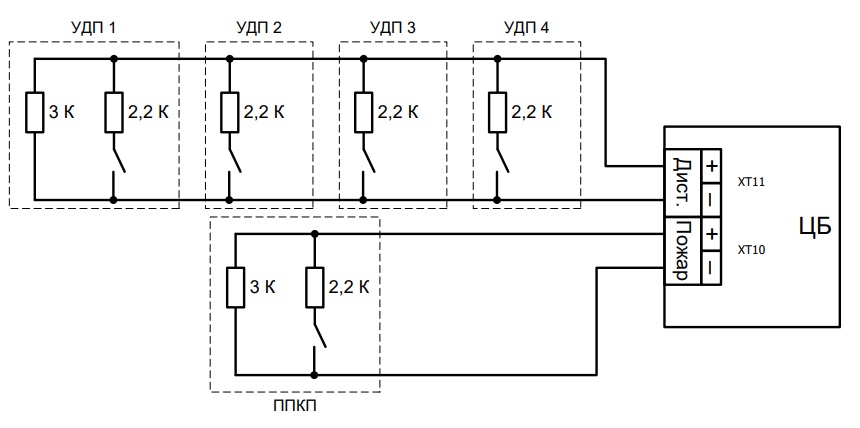

В ЦБ предусмотрены два, контролируемых на обрыв и КЗ, раздельных входа для приёма пусковых сигналов от устройств дистанционного пуска УДП (цепь Дист.) и от прибора приемно-контрольного пожарного ППКП (цепь Пожар). Пусковой сигнал – замыкание контактов. Входы управления от ППКП подключают к клеммам ХТ10, от УДП – ХТ11.
В ЦБ предусмотрены три выхода (оптореле) для передачи во внешние цепи обобщенных дискретных сигналов:
- «Пуск»
- «Неисправность»
- «Автоматика отключена»
Технические характеристики
Техническая характеристика |
Значение |
1 Электропитание: |
|
- напряжение питания |
от 16 до 27,6 В |
- суммарный потребляемый ток (без учета потребителей в ЛС), не более: в дежурном режиме в режиме «Пуск» |
50 мА 100 мА |
2 Допустимый ток нагрузки каждой ЛС (в любой полярности) |
2,4 А |
3 Варианты задержки пуска исполнительных устройств в каждой ЛС |
0, 10, 20, 30, 40 с |
4 Допустимая нагрузка на выходы «Пуск», «Неиспр.» и «Авт. откл.»: |
|
- напряжение, не более |
= 60 В |
- ток, не более |
0,1 А |
5 Защита органов управления от несанкционированного доступа |
|
- тип ключа |
TouchMemory DS 1990А |
- количество ключей |
5 шт. |
6 Средний срок службы |
10 лет |
7 Масса, не более |
0,25 кг |
8 Габаритные размеры, не более |
160х115х40 мм |
9 Степень защиты оболочки (по ГОСТ 14254-69): |
IP30 |
10 Диапазон рабочих температур |
от –5 до +55°С |
11 Относительная влажность воздуха |
93% (при +40°С) |
12 Атмосферное давление |
73,3 – 106,7 кПа (550 – 800 мм рт. ст.) |
Габаритный размер | 160х115х40 мм |
Диапазон эксплуатационных температур | от –5 до +55°С |
Масса, не более | 0,25 кг |
Модель | Центральный блок ЦБ |
Средний срок службы | 10 лет |
Ток потребления | в дежурном режиме 50 мА, в режиме «Пуск» 100 мА |
Ток, потребляемый от сети | в дежурном режиме 50 мА , в режиме «Пуск»100 мА |
Электропитание: напряжение | от 16 до 27,6 В |
Электропитание: ток, не более | допустимый ток нагрузки каждой ЛС (в любой полярности) 2,4 А |
ППУ
При использовании УК-Д 01,02,03,04,05 в составе ЦБ или УКЛСиП(РП), на контакты Uпит ЦБ или УКЛСиП(РП), необходимо подавать от 21В до 28В. При этом следует учитывать, что потребители на УК-Д (04) должны быть с номинальным питанием от 21В до 28В.
УК-Д (04) запитывается по линии связи ЦБ или УКЛСиП(РП) с величиной напряжения только 24 В.
При этом подразумевается, что в нагрузку УК-Д (04) тоже включаются энергопотребители 24 В.
По требованию п.п. 5.2.1.7., 5.2.1.8 ГОСТ Р 53325 современные источники электропитания должны иметь автоматическую самовосстанавливающую защиту от короткого замыкания, и короткое замыкание в цепи питание систем оповещения не должно влиять на работу системы. Тем не менее, на практике возможны как минимум две неприятные ситуации:
1.) Блок питания защищен не электронным, а плавким предохранителем.
В этом случая короткое замыкания в цепи питания систем оповещения вызывает протекание импульсного тока короткого замыкания (до 80А) и предохранитель в блоке питания сгорает. В результате проверки система оповещения и все, что было подключено к данному блоку питания, выключается на неопределенный срок.
2.) Блок питания защищен электронным предохранителем, но обеспечивает питание одновременно систем оповещения и приемно-контрольного прибора.
В этом случае короткое замыкание в цепи питания систем оповещения вызывает срабатывание электронной защиты блока питания, напряжение в линии снимается на время короткого замыкания, но одновременно с этим отключается и приемно-контрольный прибор, который должен был зафиксировать неисправность в системе.
Любая из ситуаций может не понравиться проверяющему (инспектору), что повлечет за собой неприятности, в том числе и финансового плана.
Для исключения таких ситуаций целесообразно применять изолятор короткого замыкания цепей питания (ИКЗ ЦП). Он позволяет разделить выход блока питания на две независимые цепи, одна из которых обеспечивает питанием приемно-контрольный прибор, вторая – непосредственно систему оповещения. ИКЗ ЦП по каждому каналу обеспечивает электронную защиту от короткого замыкания мгновенного действия. В случае короткого замыкания в цепи питания оповещения даже плавкий предохранитель не успевает «сгореть», при этом аварийное направление отсекается независимым каналом ИКЗ ЦП, второе независимое направление обеспечивает в это время бесперебойную работу приемно-контрольного прибора.
Федеральный закон №123-ФЗ требует обеспечения систем оповещения о пожаре (и некоторых других систем в течение времени, необходимого для полной эвакуации людей. Обычно это время в пределах 8-15 мин. При этом локальное воздействие температуры на систему оповещения может достигать 800 градусов Цельсия через 5 минут после возникновения очага пожара. Тем не менее, пожаростойкость системы и возможность ее функционирования во время пожара определяется по самому слабому звену. В случае применения огнестойкого кабеля и огнестойких коммутационных коробок слабым звеном остается светоуказатель, сирена или громкоговоритель, которые начнут разрушаться при температуре 150 градусов Цельсия и выше. Если в помещении, где активно развивается очаг горения, людей не может быть, то в смежных помещениях еще могут находиться люди, для которых и обеспечивается непрерывное оповещение. Тем не менее, расплавившийся оповещатель способен закоротить линию и оповещение прекратится во всех помещениях по данному направлению. Люди не только прекратят процесс эвакуации, но, возможно, некоторые и вернутся.
Для управления независимым расцепителем (пускателем блокировки вентиляции) целесообразно применять самостоятельное устройство УКЛСиП (С)220В или УКЛСиП(С)220Б, входящее в состав ППУ «Гефест». Серийно это устройство выпускается для контроля кабельной линии, исправности входной электрической цепи объекта управления и управления нагрузками сети 220В (но по требованию заказчика может быть изготовлено изделие под другое напряжение: переменное 36 В, 110В или постоянное 24 В). Перестановкой джампера внутри устройства выбирается режим включения или отключения блокировки по сигналу пожар.
На одно устройство допускается подключение только одного объекта управления!
УК-Д (02) представляет из себя интеллектуальное реле, в базовом варианте контролирующее наличие напряжения 220 В, обеспечивающее контроль линии связи и наличия нагрузки в цепи 220 В. Включение нагрузки по команде «Пуск» осуществляется замыканием контакта внутреннего исполнительного реле с нагрузочной способностью до 220В.
Если необходимо контролировать и управлять тремя разными нагрузками в разных местах, то следует применять три устройства УК-Д (02). Если все три потребителя (точнее их пускатели) находятся в одном шкафу, и суммарно они потребляют во включенном состоянии не более 3А ( кратковременный импульсный ток момент включения может достигать 40А в течении времени не более 10 мс), то они могут быть подключены параллельно. Надежность их соединения должна быть гарантирована качеством изготовления шкафа управления.
ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.
Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.
При необходимости увеличения количества подключаемых объектов устанавливается дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.
Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.
Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!
