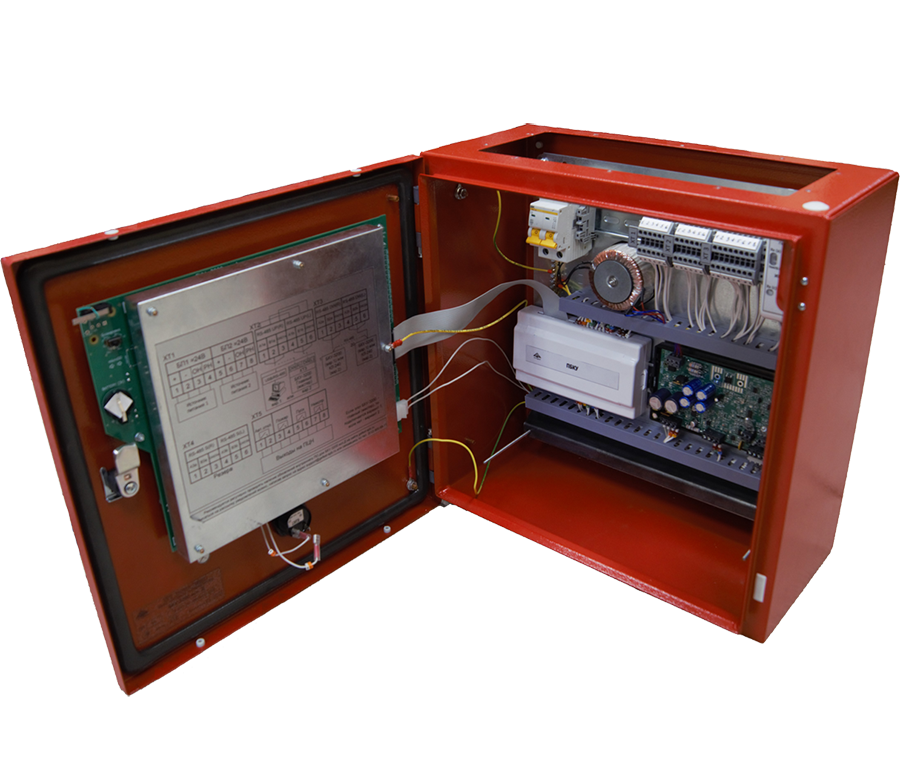

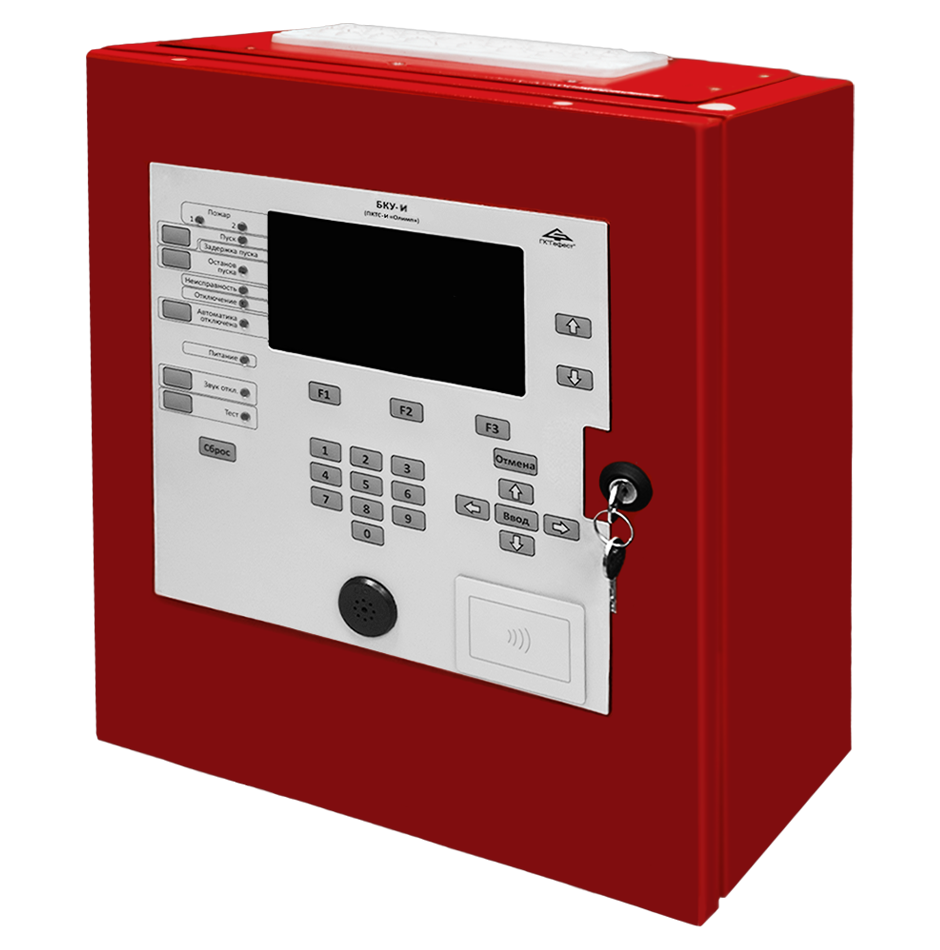

БКУ-И является обязательным «головным» компонентом ПКТС «Олимп-И». Совместно с КЛ-И (до 8 шт. включительно) является прибором приемно-контрольным и управления пожарным (ППКУП). БКУ-И устанавливается в помещении пожарного поста. В режиме «Ведомый» БКУ-И могут устанавливаться в других помещениях на объекте.
Назначение:
• контроль логики работы системы и выдача команд управления;
• обмен информацией с локальными контроллерами КЛ-И или с другими БКУ-И;
• автоматический контроль исправности связи со всеми устройствами ПКТС;
• регистрация и хранение в энергонезависимой памяти событий;
• отображение на ЖК-дисплее информации о событиях и состоянии ПКТС;
• обмен информацией с ПО АРМ «Олимп-И» и ПО «Конфигуратор Олимп-И».
Особенность
Может работать в режимах: «Одиночный», «Мастер» или «Ведомый». Осуществляет контроль и управление:
• в режиме «Мастер» – ведомыми БКУ-И (до 40 шт. включительно);
• в режиме «Ведомый» и в режиме «Одиночный» – контроллерами локальными КЛ-И (до 8 шт. включительно).
Совместимость
Информационная и электрическая совместимость с:
• КЛ-И;
• БКУ-И;
• ПО на компьютере:
- Конфигуратор Олимп-И;
- АРМ «Олимп-И».
Технические характеристики:
| Параметр | Значение |
|
Напряжение сети основного электропитания: номинальное допустимое |
~230 В от 195 до 253 В |
| Токопотребление сети питания, не более | 0,114 А |
| Параметры АкБ (2 шт.) | 12 В / 7 Ач |
| Ток потребления от АкБ, не более | 180 мА |
| Автономное питание часов | 3 В (элемент CR2032) |
|
Допустимая нагрузка на выходы «Пожар», «Пуск», «Авт. откл.», «Неисправность»: напряжение, не более 60 В ток, не более |
60 В 0,1 А |
| Значение электрического сопротивления изоляции, не менее | 20 МОм |
| Степень защиты оболочки | IP55 |
| Габаритные размеры без учета крепежа, не более | 420х400х200 мм |
| Масса (без аккумуляторов), не более | 14 кг |
* нормативное ограничение по СП 484.1311500.2020
** увеличение длины линии возможно при условии применения ИКЗ-485

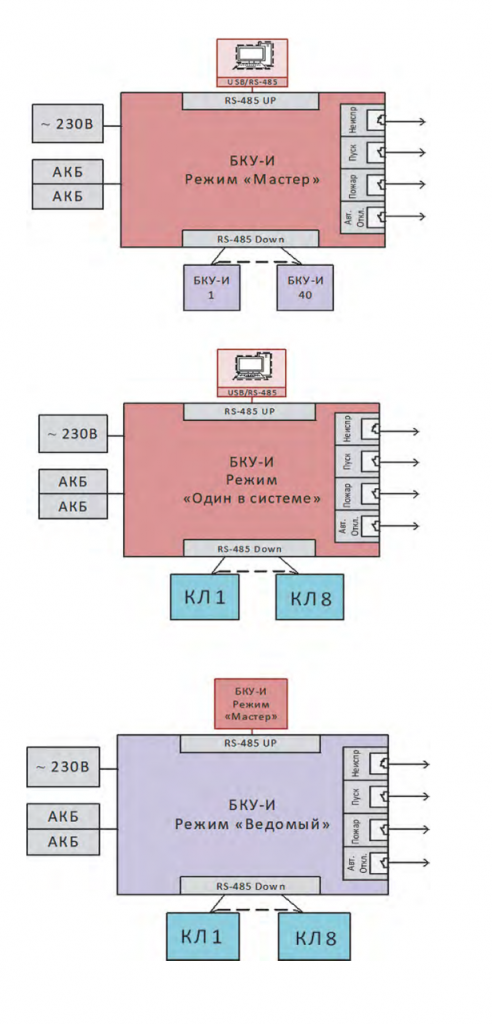

Схема подключения
| Длина линии RS-485 | 1 км (каждого участка кольцевой линии RS-485) |
| Выход на ПЦН | 4 |
| Габаритные размеры | 420х400х200 мм |
| Диапазон эксплуатационных температур | от - 5 до 55 °C |
| Допустимый диапазон изменения напряжения питания | 195 – 253 В |
| Количество зон (направлений) тушения | 1000 |
| Максимальное количество подключаемых адресных устройств | 2000 |
| Максимальное количество подключаемых контроллеров локальных (КЛ) | 8 |
| Максимальное напряжение | 60 В |
| Максимальный ток нагрузки | 0,1 А |
| Масса | 14 кг |
| Номинальное значение напряжения питания | ~230 В (50 Гц) |
| Степень защиты | IP55 |
| Ток, потребляемый от сети | 0,114 А |
| Хит продаж | Новинка |
| Электрическое сопротивление изоляции | 20 МОм |
Оросители "Аква-Гефест"
Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров. Для реализации данной функции и была разработана система «Олимп-И». На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом локальным контроллером КЛ-И. На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.
Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.
Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.
При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.
Нами отработана и предложена реализация группового пуска управляемых оросителей на системе Болид ( С2000 и КПБ). Но при этом должна обеспечиваться дополнительная аппаратная надежность, в связи с чем мы рекомендуем применять некоторые устройства из комплекта ППУ «Гефест». Возможны и другие проектные решения с применением современных приборов управления, но в любом случае мы настаиваем на согласовании с нашими специалистами схемотехнических решений.
