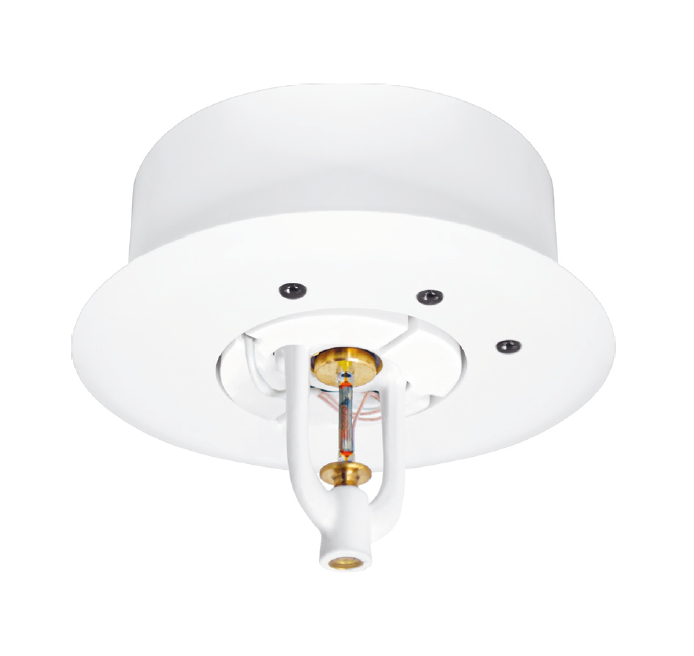

Имеет в своем составе устройство управления спринклерным оросителем (СО-КПП).
Содержит блок ионисторов (суперконденсаторов), запасенная энергия которых используется для принудительного электропуска (нагрева) СО-КПП по команде с БКУ-И.
Назначение
• управление (принудительный пуск) СО-КПП по команде;
• контроль состояния СО-КПП.
Особенности
• крепление на СО-КПП, возможность установки в подвесной потолок;
• принудительный пуск своего СО-КПП по команде с БКУ-И;
• контроль вскрытия СО-КПП;
• контроль линии связи с СО-КПП на обрыв и КЗ;
• контроль заряда ионисторов и их автоматический подзаряд от СЛИ при необходимости;
• корпус типа «ку» (полные функциональные аналоги в других корпусах: МКС-И-л и МКС-И-кс).
Совместимость
• контроллер локальный КЛ-И;
• СО-КПП «Аква-Гефест» (20 Ом);
• программатор адреса ПА-И.
| Параметр | Максимальное значение |
| Температура срабатывания (ИПТ) | 54 – 100 °C * |
|
Токопотребление от СЛИ, не более: в режиме «Заряд ионисторов» во всех остальных режимах |
18 мА 0,15 мА |
|
Время принудительного вскрытия оросителя (при 20 °С), не более с колбой 57 °С (оранжевая) с колбой 68 °С (красная) с колбой 93 °С (зеленая) |
5 с 6 с 8 с |
| Максимальное сечение проводников, подключаемых к клеммам | 1,5 мм² |
|
Время перехода в режим «Неисправность» при обрыве или КЗ НЭ **, не более: в дежурном режиме в режиме «Пуск» |
2 с 20 с |
| Средняя наработка на отказ, не менее | 60 000 ч |
| Средний срок службы, не менее | 10 лет |
|
Степень защиты оболочки |
IP41 |
| Габаритные размеры, не более | 52мм, Ø 110мм |
| Диапазон рабочих температур | –20 … +60 °С |
| Масса, не более |
0,2 кг |
| Время принудительного срабатывания оросителя | с колбой 57 ºС - 5 с, с колбой 68 ºС - 6 с, с колбой 93 ºС - 8 с |
| Габаритный размер | 52мм, Ø110мм |
| Максимальное сечение проводников, подключаемых к клеммам | 1,5 мм² |
| Масса, не более | 0,2 кг |
| Средняя наработка на отказ | 60 000 ч |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP41 |
| Токопотребление от СЛИ, не более | в режиме «Заряд ионисторов» 18 мА , в остальных режимах 0,15 мА |
OKЛ
На рисунках ниже изображены примеры подключения к ПКТС "Олимп-И" исполнительного устройства (ИУ) с внешним питанием.
Пример 1
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | ||
| =24 В | ~220 В | ~380 В | |
| УКЛСиП(С)24 |
· (возможно управление реверсивным приводом) |
– | – |
| УКЛСиП(С)220 | – |
· (ток привода не более 3А, возможно управление реверсивным приводом) |
– |
| УКЛСиП(С)220Б | – |
· (управление реверсивным приводом с электронным управлением, например, типа BLE230) |
– |
| БКП220 | – | • * | – |
| БКП380 | – | - |
• * |
| БКП380/2 | – | - |
• * |
* – допустимый ток привода определяется внешним контактором
Пример 2
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | |
| ~220 В | ~380 В | |
| БКП220/Р |
• * |
– |
| БКП220/РК |
– |
|
| БКП380/Р | – | • * |
* – управление реверсивным приводом, допустимый ток привода определяется внешним контактором
Оросители "Аква-Гефест"
Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров. Для реализации данной функции и была разработана система «Олимп-И». На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом локальным контроллером КЛ-И. На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.
Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.
Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.
При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.
