Ороситель спринклерный (дренчерный) водяной и пенный специальный «Аква-Гефест»
Ороситель повышенной производительности специального назначения спринклерный (дренчерный) водяной и пенный (универсальный) предназначен для разбрызгивания огнетушащего вещества: воды, водяных растворов и пены низкой кратности из водного раствора пенообразователя (концентрации 1, 3, 6 %) и распределения его по защищаемой площади с целью тушения очагов пожара или их локализации.
Спринклерные и дренчерные оросители повышенной производительности универсальные «Аква-Гефест» применяются в автоматических установках пожаротушения для защиты высокостеллажных складов со стационарными и передвижными стеллажами с высотой складирования до 12,5 м без применения внутристеллажных оросителей, а также для защиты помещений высотой до 20 м, как ороситель общего назначения.
В конструкции спринклерных оросителей универсальных используются колбы быстрого реагирования диаметром 3 мм производства компании JOB GmbH (Германия) с температурами срабатывания 57°С, 68°С, 79°С.
Корпуса оросителей изготавливаются из латуни и могут иметь гальваническое коррозионностойкое покрытие (никелирование) или полимерное покрытие в соответствии с цветовой палитрой RAL.
Особенности:
Особенностью оросителей повышенной производительности специального назначения (универсальных) является повышенный коэффициент производительности оросителя 1,28 и 1,91.
По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 2 по ГОСТ 15150 с предельным значением температуры воздуха от минус 50 до плюс 45°С.
Все типы спринклерных оросителей могут быть изготовлены в модификации с принудительным пуском, контролем пуска или принудительным пуском и контролем пуска.
Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера. При достижении пороговой температуры в зоне спринклера произойдет его запуск в штатном режиме.
Гидравлические параметры спринклеров с принудительным пуском и контролем пуска не отличаются от параметров оросителей и распылителей традиционного исполнения.

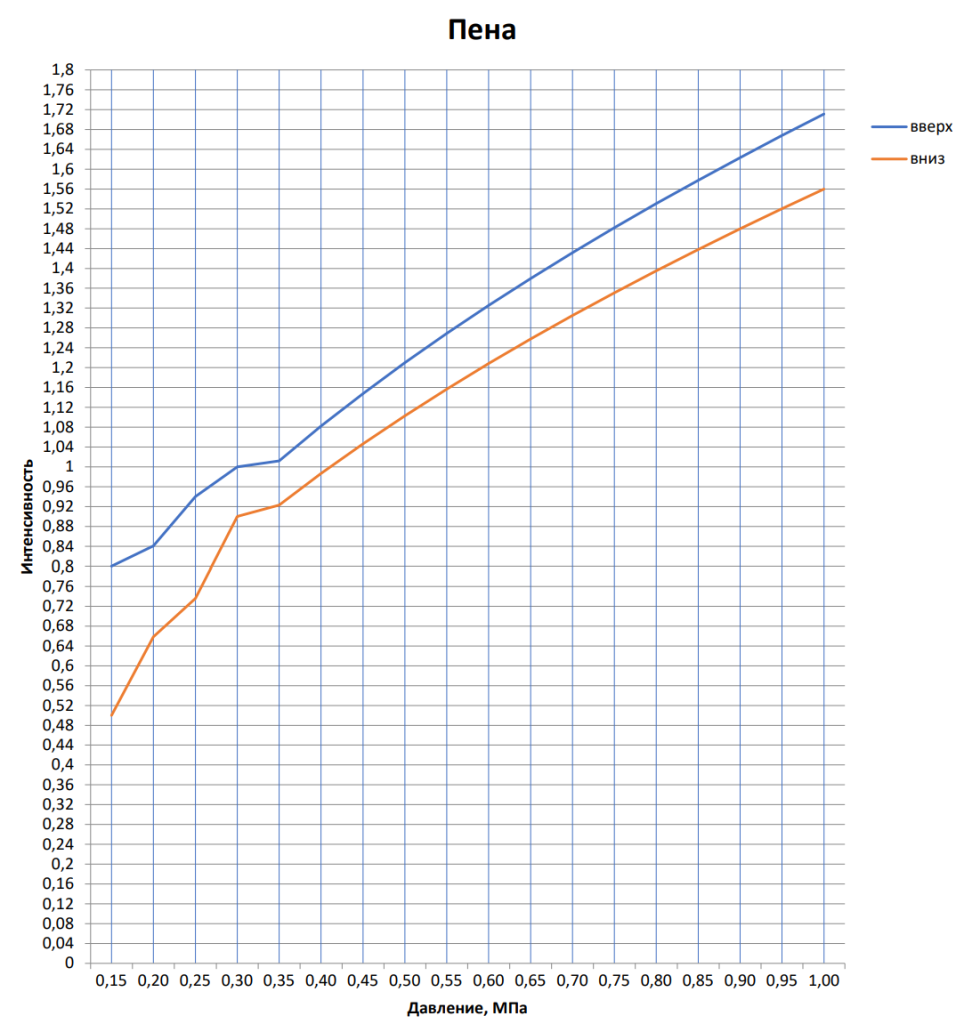

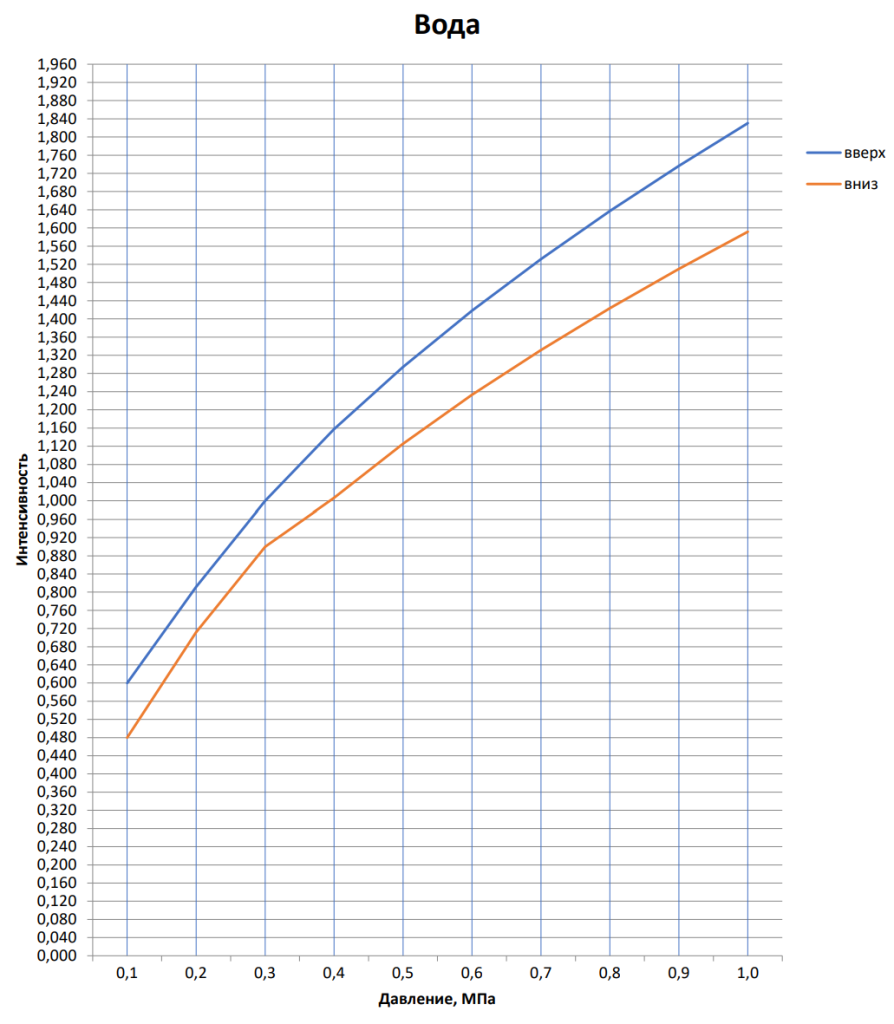

Эпюры орошения
Положением вниз на площади 9,6 м2
Обозначение оросителя

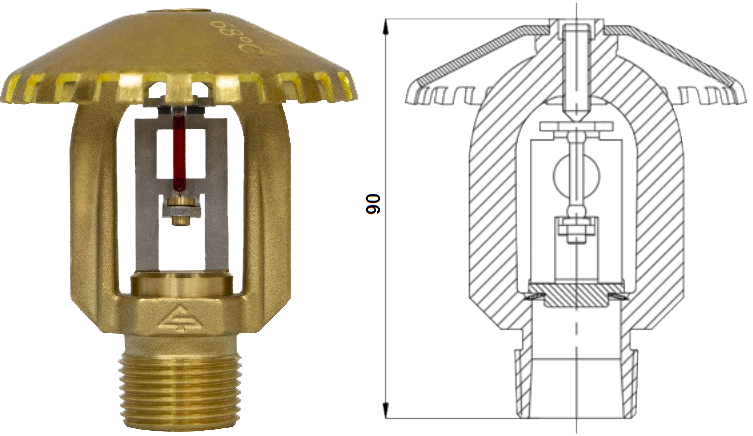

Монтажное положение: вверх | |
Спринклер | СУS0-РВо1,91-R1. Р57(68, 79, 93). В2-«Аква-Гефест» |
Дренчер | ДУS0-РВо1,28-R1. Р57(68, 79, 93). В2-«Аква-Гефест» |

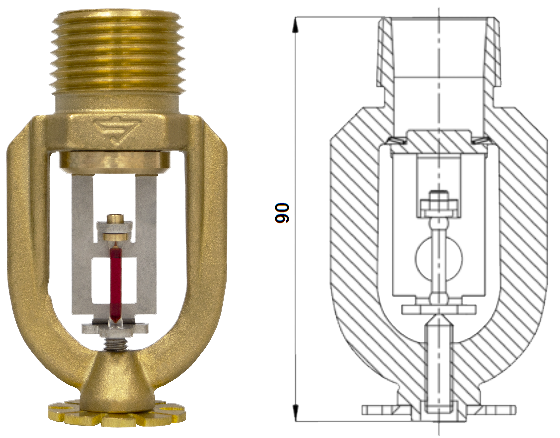

Монтажное положение: вниз | |
Спринклер | СУS0-РНо1,91-R1. Р57(68, 79, 93). В2-«Аква-Гефест» |
Дренчер | ДУS0-РНо1,28-R1. Р57(68, 79, 93). В2-«Аква-Гефест» |
Технические характеристики спринклерных и дренчерных оросителей повышенной производительности.
Наименование параметров |
Значение | |||
Н | В | Н | В | |
Диапазон рабочего давления, МПа Вода: Пена: |
0,1–1,0 0,15–1,0 |
|||
Защищаемая площадь при высоте установки 2,5 м, м2, не менее |
9,6 |
|||
Коэффициент производительности , дм3 / (с×10×МПам0,5) |
1,28 | 1,91 | ||
Интенсивность орошения при высоте установки 2,5 м и давлении 0,1 (0,3) МПа, дм3/с•м2, не менее: вода пена |
0,48(0,90) 0,50(0,90) |
0,60(1,00) 0,80(1,00) |
||
Габаритные размеры, мм, не более | 90х50 | 90х75 | 90х55 | 90х75 |
К – фактор, GPM/PSI (LPM/bar) | 17,0 (242) | 25,0 (362) | ||
Присоединительная резьба | R3/4 | R1 | ||
Номинальная температура срабатывания спринклерных оросителей, °С |
57±3, 68±3, 79±3, 93±3 |
|||
Коэффициент тепловой инерционности с колбой 3 мм , (м·с) ½, не более |
50 | |||
Масса, кг, не более | 0,22 |
