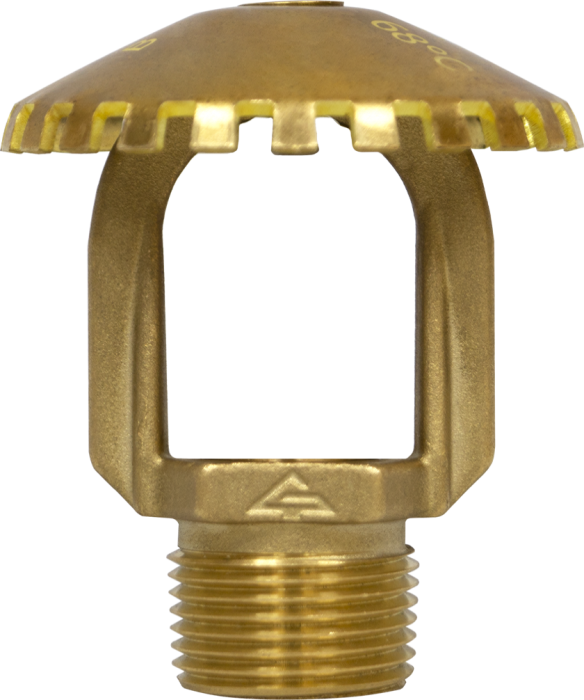

Ороситель повышенной производительности предназначен для разбрызгивания воды или водных растворов по защищаемой площади и объему в установках пожаротушения, водяного охлаждения и в других установках.
Спринклерные и дренчерные оросители повышенной производительности «ОСПП» «Аква-Гефест» применяются в автоматических установках пожаротушения для защиты высокостеллажных складов со стационарными и передвижными стеллажами с высотой складирования до 12,5 м без применения внутристеллажных оросителей, а также для защиты помещений высотой до 20 м, как ороситель общего назначения.
В конструкции спринклерных оросителей используются колбы быстрого реагирования диаметром 3 мм производства компании JOB GmbH (Германия) с температурами срабатывания 57°С, 68°С, 79°С.
Все типы спринклерных оросителей могут быть изготовлены в модификации с принудительным пуском, контролем пуска или принудительным пуском и контролем пуска.
Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера. При достижении пороговой температуры в зоне спринклера произойдет его запуск в штатном режиме.
Гидравлические параметры спринклеров с принудительным пуском и контролем пуска не отличаются от параметров оросителей и распылителей традиционного исполнения.
Корпуса оросителей изготавливаются из латуни и могут иметь гальваническое коррозионностойкое покрытие (никелирование) или полимерное покрытие в соответствии с цветовой палитрой RAL.
Особенности:
Особенностью данных оросителей является повышенный коэффициент производительности оросителя 1,28 и 1,91.
По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 2 по ГОСТ 15150 с предельным значением температуры воздуха от минус 50 до плюс 45°С.
Эпюры орошения

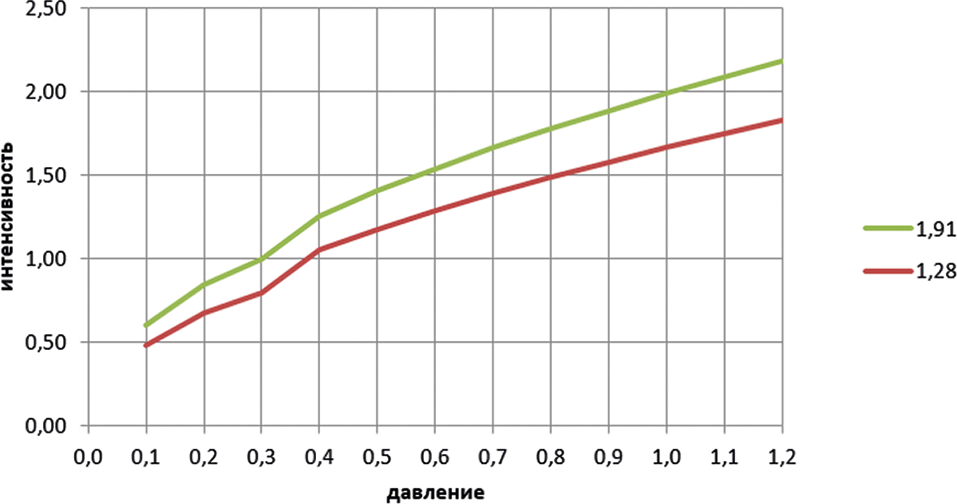

Положением вверх на площади 9,6 м2

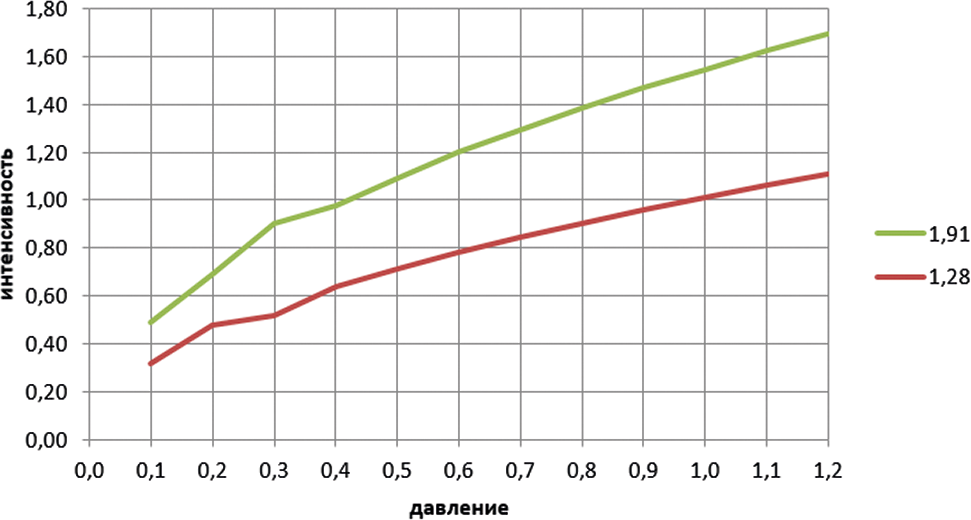

Положением вниз на площади 9,6 м2
Обозначение оросителя с коэффициентом производительности 1,28
Монтажное положение: вверх | |
Спринклер | СВО0-РВо(д)1,28 – R¾/P57(68,79).B2 Аква-Гефест |
Дренчер | ДВО0-РВо(д) 1,28 – R ¾.B2 Аква-Гефест |
Монтажное положение: вниз | |
Спринклер | СВS0 – РНо(д)1,28 – R¾/P57(68,79).B2 Аква-Гефест |
Дренчер | ДВО0-РНо(д)1,28 – R ¾.B2 Аква-Гефест |
Обозначение оросителя с коэффициентом производительности 1,91
Монтажное положение: вверх | |
Спринклер | СВS0 – РВо(д) 1,91 – R1/Р57(68,79).B2 - «Аква-Гефест» |
Дренчер | ДВS0-РВо(д) 1,91– R1.B2 – «Аква-Гефест» |
Монтажное положение: вниз | |
Спринклер | СВS0-РНо(д) 1,91– R1/ P57(68, 79). B2 – «Аква-Гефест» |
Дренчер | ДВS0-РНо(д) 1,91– R1.B2 – «Аква-Гефест» |
Технические характеристики спринклерных и дренчерных оросителей повышенной производительности.
Наименование параметров | Значение | ||||
Н | В | Н | В | ||
Диапазон рабочего давления, МПа | 0,1 – 1,2 | ||||
Диаметр выходного отверстия, мм | 19,5 | 24 | |||
Защищаемая площадь при высоте установки оросителя над орошаемой поверхностью 2,5 м, м2, не менее | 9,6 | ||||
Коэффициент производительности | 1,28 | 1,91 | |||
Интенсивность орошения при высоте установки оросителя над орошаемой поверхностью 2,5 м и давлении 0,1 (0,3) МПа, дм3/с•м2, не менее |
0,32 (0,52) |
0,38 (0,65) |
0,42 (0,75) |
0,60 (1,00) |
|
Габаритные размеры, мм, не более | 90х50 | 90х75 | 90х55 | 90х75 | |
К – фактор, GPM/PSI (LPM/bar) | 17,0 (242) | 25,0 (362) | |||
Масса, кг, не более | 0,22 | ||||
Присоединительная резьба | R3/4 | R1 | |||
Для спринклерных оросителей | |||||
Коэффициент тепловой инерционности, (м·с) ½, не более | 45 | ||||
Номинальная температура срабатывания, °С | 57±3, 68±3, 78±3 |
