Оповещатели пожарные световые «Ирида-Гефест» серия SP, корпус изготавливается из нержавеющей или оцинкованной стали, имеет степень защиты IP 44 или IP 66, светодиодный экран: односторонний.
Особенности:
• изображение сформировано на светодиодной матрице. (режим повышенной яркости). Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.
- контрастное восприятие информации в условиях прямой засветки до 50 000 лк (яркое солнце);
- невоспринимаемы в выключенном состоянии, что однозначно информирует о режиме работы оповещателя.
• активация оповещения (включение) путем подачи напряжения питания определенной полярности;
• возможно мигающее исполнение с частотой мигания от 0,5 до 2 Гц;
• диапазон рабочих температур от минус 40°С (исполнение "Север" – от минус 60°С);
• возможность размещение любых пиктограмм, знаков безопасности или текста на любом языке;
• подключение оповещателей обеспечивает разрыв контролируемой линии оповещения (формирование сигнала «Неисправность» на ППУ) при изъятии оповещателя;
• применение ограничителя тока с тепловым взводом и керамических клемм. Возникновение неисправности в оповещателе (в результате теплового воздействия при пожаре) не оказывает влияние на работоспособность других оповещателей, подключенных к данным проводным линиям (требования п. 6.2.1.17 ГОСТ Р 53325-2012 и п. 5.1.24 ГОСТ 34699-2020);
• корпус из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL) или из нержавеющей стали (в том числе для исполнения "Север");
• при установке на улице необходимо использовать козырек.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. РА01.В.67032/23. Срок действия - по 06.02.2028.
Таблица 1. Технические характеристики
Исполнение | Р |
Номинальное значение напряжения питания, В | 24 |
Допустимый диапазон изменения напряжения питания, В |
от 18 В (U мин) до 30 В (U макс) |
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
250* |
Контрастное восприятие при максимальной освещенности, лк |
до 50 000 |
Диапазон эксплуатационных температур - стандартное исполнение - исполнение «Север» |
от –40 до + 55°С от –60 до + 55°С |
Степень защиты оболочки, по ГОСТ 14254-2015 | IP 44, IP 66 |
Способы отображения информации (Таблица 2):
SP – отличается от исполнения Р повышенной яркостью свечения.
Таблица 2. Способы отображения информации
Способ выполнения надписей и рисунков | Обозначение |
Светодиодный экран односторонний повышенной яркости | SP |

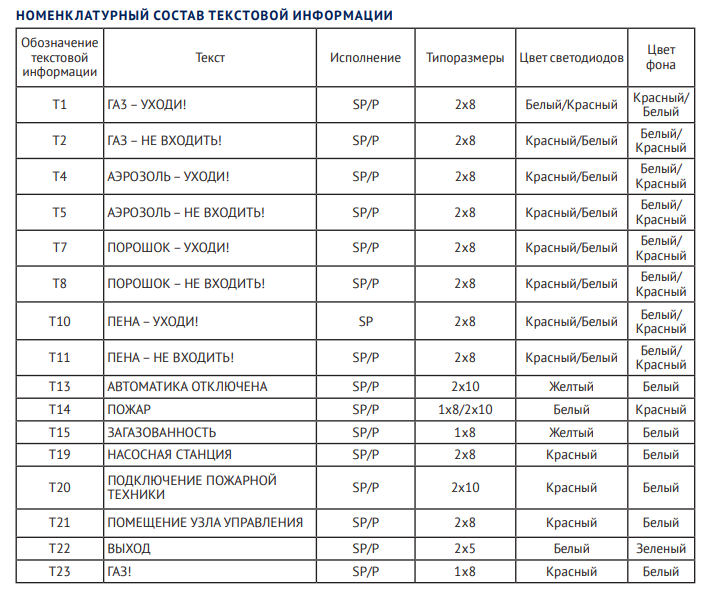

Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 3)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 3. Цвета, используемые в оповещателях, и обозначения цветов.
Цвет | Обозначение цвета |
Белый |
Бел. |
Зеленый | Зел. |
Красный | Кр. |
Синий | Син. |
Желтый | Желт. |
Черный | Черн. |
Оранжевый | Оранж. |
Пример подключения оповещателей в линию оповещения прибора управления
Таблица. Массогабаритные характеристики оповещателей "Ирида-Гефест"
Условный типоразмер | Габаритные размеры корпуса, не более, мм |
Масса, не более, кг |
1х8 (1 строка, до 8 букв) | 300х80х40 | 1 |
2х5 (2 строки, до 5 букв в каждой) |
300х150х40 |
1,2 |
2х8 (2 строки, до 8 букв в каждой) |
350х150х40 |
1,5 |
2х10 (2 строки, до 8 букв в каждой + доп. световое табло) |
425х150х40 |
2,1 |
Возможная комплектация
Для дополнительной защиты оповещателя от воздействия климатических факторов и улучшения видимости при установке на улице рекомендуем козырек оповещателя «Ирида-Гефест».
Гарантийный срок эксплуатации оповещателей – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска, при правильной эксплуатации.
Таблица. Оповещатели световые серии Р IP44 и IP66 (1х8)
Наименование | Оповещатели световые серии Р IP44 |
Надпись "ГАЗ!" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Т23-1х8-Кр/Бел-IP44 ТУ 4371-104-50021527-2011 |
Надпись "Загазованность" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Т15-1х8-Кр/Бел-IP44 ТУ 4371-104-50021527-2011 |

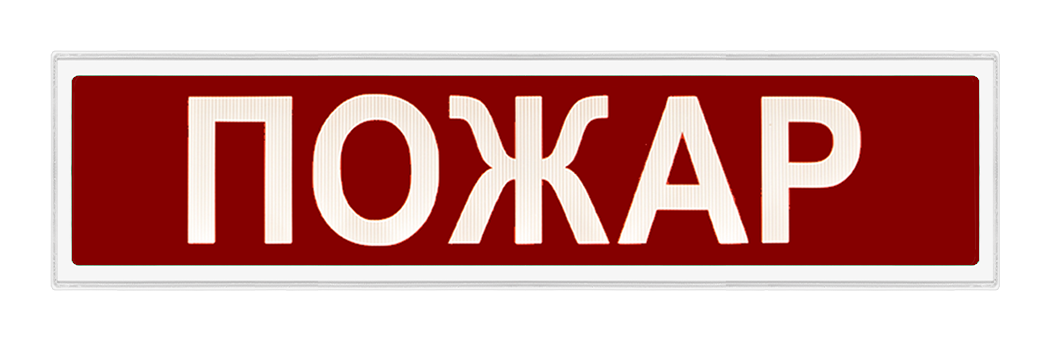

Надпись "Пожар" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Т14-1х8-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |

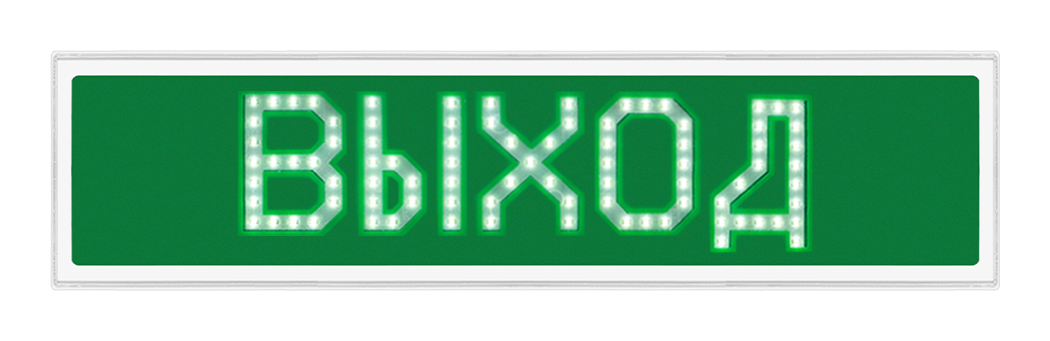

Надпись "Выход" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Е22-1х8-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Надпись "Выход" серия SР мигающий | Оповещатель пожарный световой "Ирида-Гефест"-SP-Е22-Бел/Зел-1х8-IP44-миг ТУ 4371-104-50021527-2011 |
Оповещатели световые серии Р IP66 | |
Надпись "ГАЗ!" серия SР |
Оповещатель пожарный световой "Ирида-Гефест"-SP-Т23-1х8-Кр/Бел-IP66 ТУ 4371-104-50021527-2011 |
Надпись "Загазованность" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Т15-1х8-Кр/Бел-IP66 ТУ 4371-104-50021527-2011 |
Надпись "Пожар" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Т14-1х8-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |

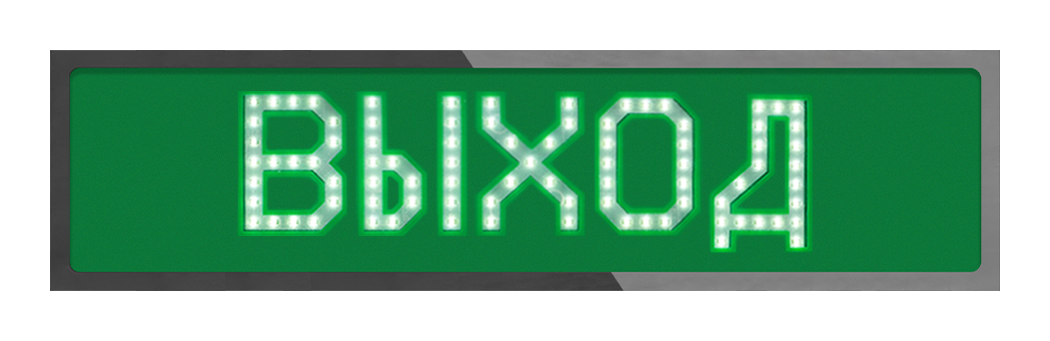

Надпись "Выход" серия SР | Оповещатель пожарный световой "Ирида-Гефест"-SP-Е22-1х8-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Надпись "Выход" серия SР мигающий | Оповещатель пожарный световой "Ирида-Гефест"-SP-Е22-Бел/Зел-1х8-IP66-миг ТУ 4371-104-50021527-2011 |
Габаритные размеры | 300х80х40 мм |
Диапазон эксплуатационных температур | от –40 до + 55°С |
Допустимый диапазон изменения напряжения питания | от 18 В (U мин) до 30 В (U макс) |
Исполнение | SP |
Контрастное восприятие при максимальной освещенности | до 50000 лк |
Масса | 1,0 кг |
Материал корпуса | крашеная листовая или нержавеющая сталь |
Номинальное значение напряжения питания | 24 В |
Срок службы, не менее | 10 лет |
Степень защиты | IP44 или IP66 |
Типоразмер | 1x8 |
Ток потребления | 250 мА по каждому входу управления |
Условный типоразмер | 1х8 |
Частота в режиме мигания | от 0,5 до 2 Гц. |
