| Обозначение модификации | Размер, мм | Кол-во вводов, до | Кол-во контактов, до |
| КМ-О (64к)-IP66-2040 нерж | 200х400х62 | 18 | 64 |
Предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.

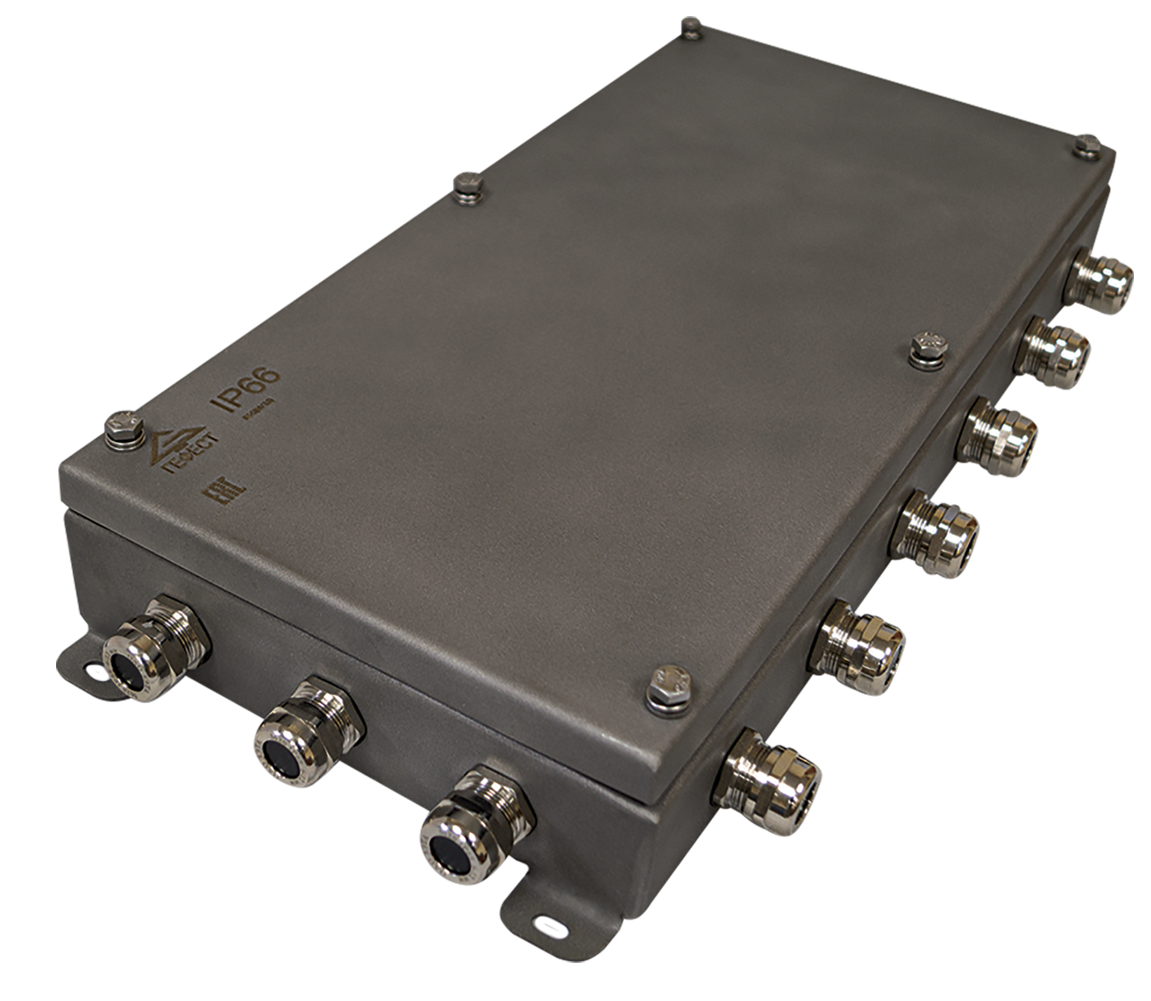

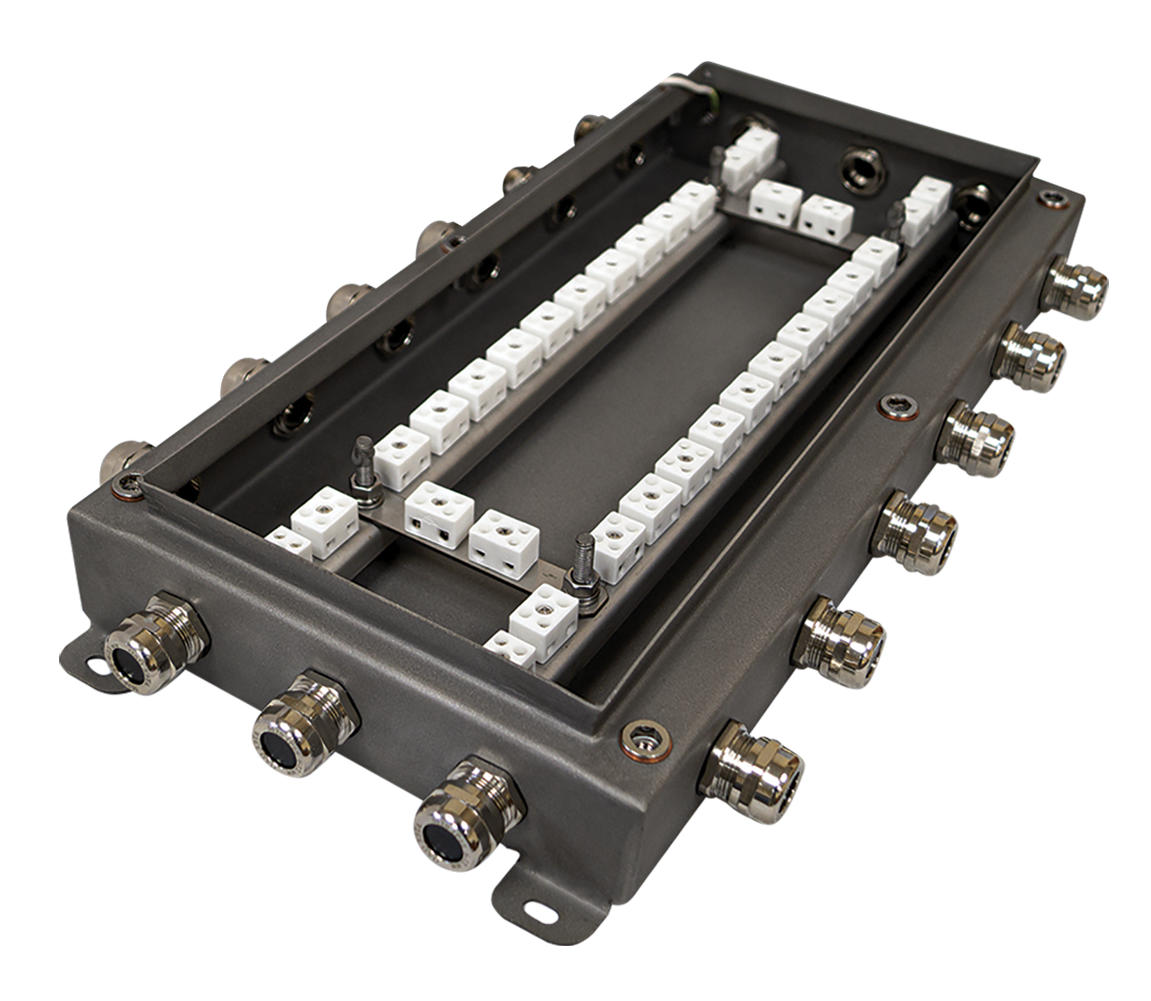

Корпус коробок монтажных огнестойких из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные огнестойкие изготовлены из нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ 3449-005-70631050-2009.
Характеристики
Степень защиты: IP66.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ1, УТ5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.

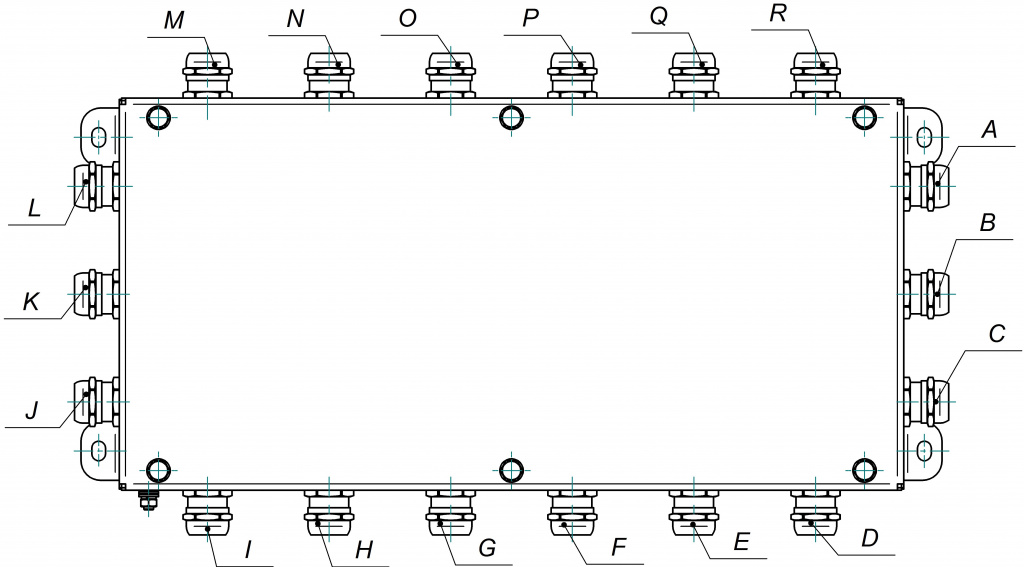

Обозначение вводов
Размер и вес транспортной упаковки. Количество изделий в упаковке.
|
Обозначение модификации |
Размер*, мм |
Вес до, кг |
Количество в упаковке, шт |
Вес упаковки, кг |
Размер упаковки, мм |
|
КМ-О IP66-2040 нерж |
200х400х66 |
5,2 |
2 |
10,4 |
520 х 265 х 160 |
| Габаритный размер | 200х400х62 мм |
| Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) |
| Кабельные вводы | из нержавеющей стали под кабель с внешним диаметром 6-12 мм (иного диаметра по требованию заказчика) |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 1, УХЛ 5, УТ1, УТ5 |
| Кол-во вводов, до | 20 |
| Кол-во контактов | 64 |
| Масса, не более | 5,3 кг |
| Номинальная соединительная способность клемм | 3.0, 6.0, 10.0 мм2 |
| Номинальное напряжение клемм | 450 В |
| Обозначение | КМ-О (64к)-IP66-2040 нерж |
| Степень защиты | IP66 |
| Температура эксплуатации | - 40ºС до +130ºС |
| Условный размер | 2040 |
