| Обозначение | Размеры, мм | Кол-во вводов, до | Максимальное кол-во контактов |
| КМ-О IP55-0812 нерж. |
86х126х62 |
6 | 12 |
Коробки монтажные огнестойкие из нержавеющей стали КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Конструкция

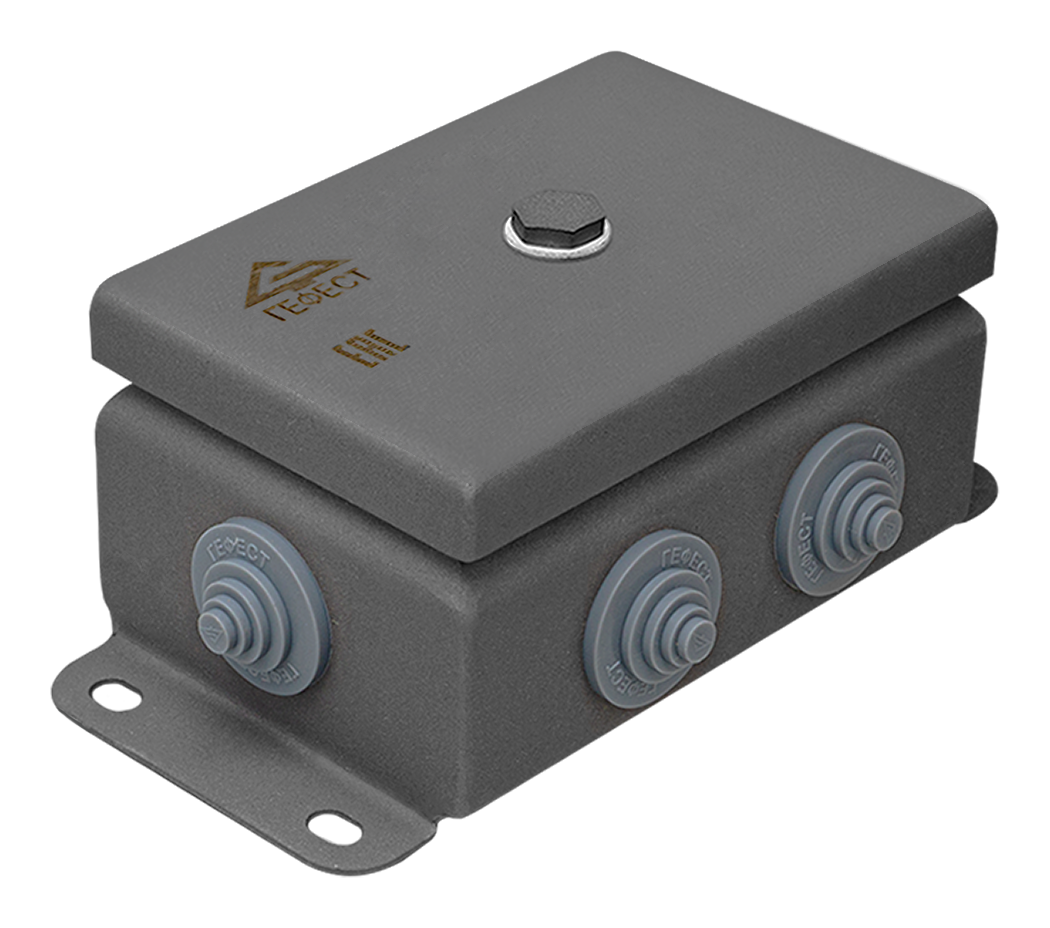

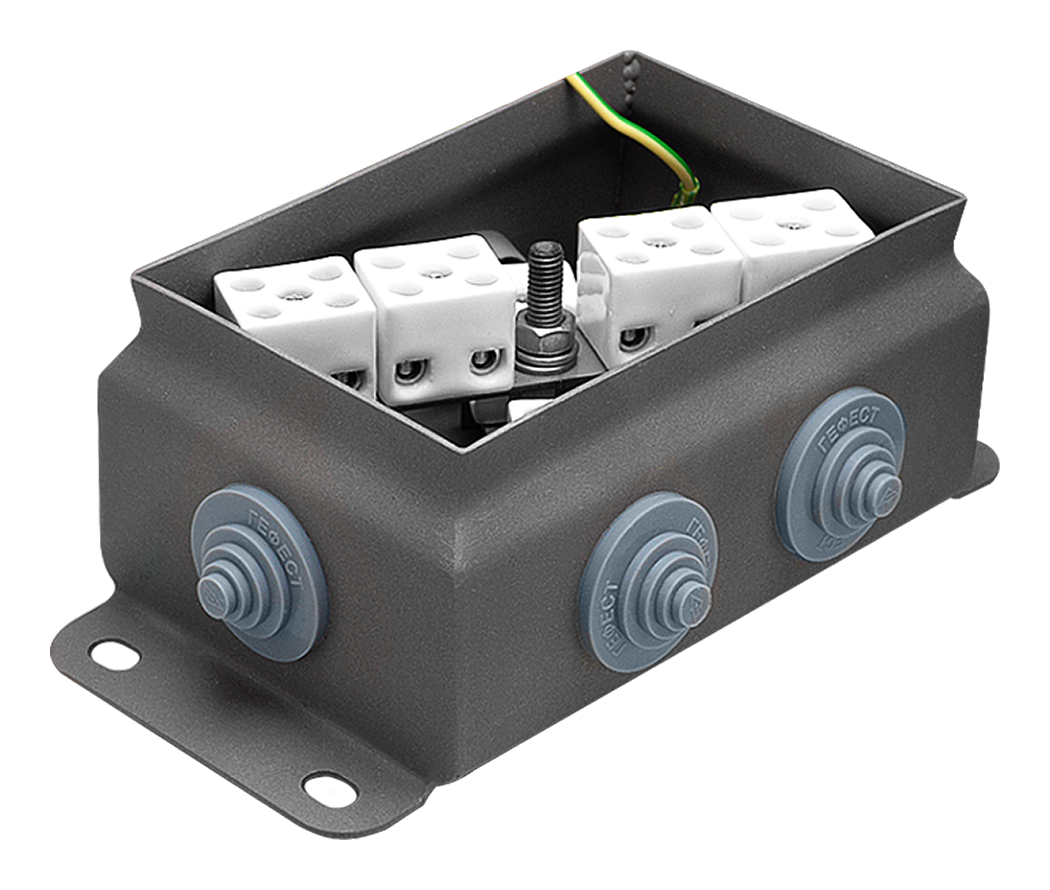

Корпус коробок монтажных огнестойких из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Особенность
Коробки монтажные огнестойкие изготовлены из нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.
Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики (ТУ 3449-005-70631050-2009)
Степень защиты: IP55.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, УХЛ 5, УТ 2, УТ 5, ОМ 2, ОМ 5 .
Диапазон температур окружающей среды при эксплуатации: от - 40ºС до +130ºС.
Диапазон диаметров присоединяемого кабеля: 4-18 мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.
| Габаритный размер | 86х126х62 мм |
| Диапазон диаметров присоединяемого кабеля | 4-18 |
| Кабельные вводы | втулки уплотнительные мембранного типа |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 2, УХЛ 5, УТ 2, УТ 5, ОМ 2, ОМ 5 |
| Кол-во контактов | 12 |
| Количество вводов | 6 |
| Масса, не более | 0,6 кг |
| Материал корпуса | нержавеющая сталь |
| Номинальная соединительная способность клемм | 3.0 мм2 |
| Номинальное напряжение клемм | 450 В |
| Обозначение | КМ-О (12к)-IP55 0812нерж 6 вводов |
| Степень защиты | IP55 |
| Температура эксплуатации | -40 до +130°С |
| Типоразмер | 0812 |
OKЛ
Минимально возможное и максимально возможное сечение который может зажать керамическая клемма от 0,7 -до 3 для клеммы на 3 мм², от 0,7 -до 6 мм для клеммы на 6 мм², от 1 -до 10 для клеммы на 10 мм².
