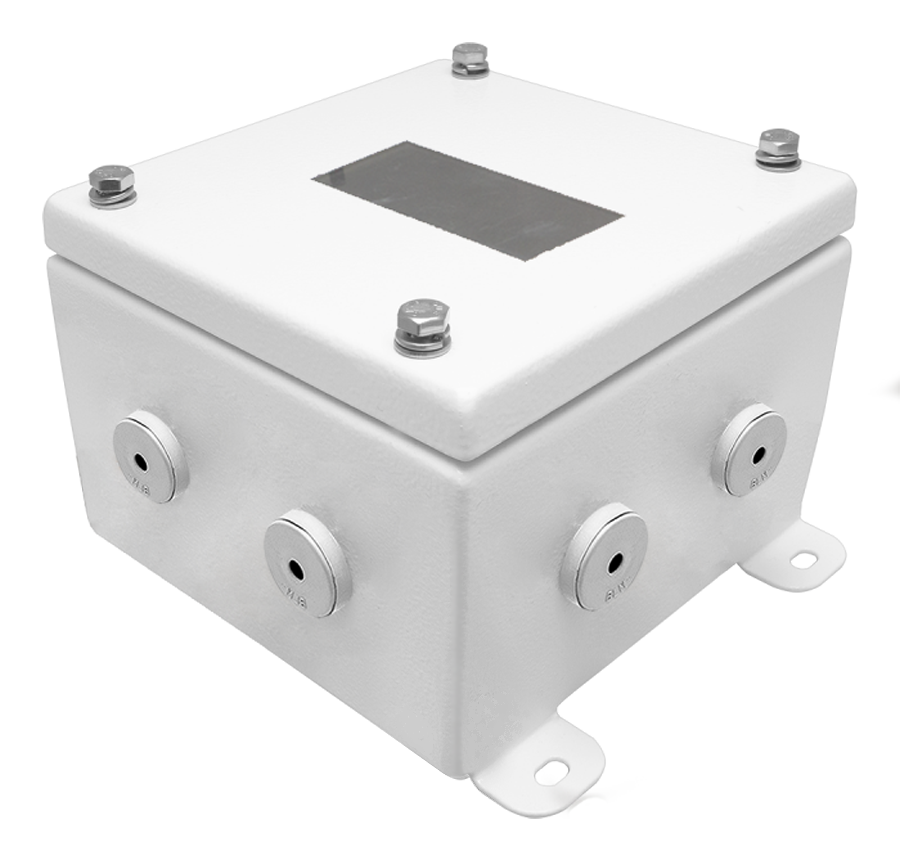

-с окном.png "Коробки монтажные распределительные КМ-А-1515 IP66(Р) со смотровым окном")
| Обозначение модификации | Размер, мм | Кол-во вводов, до |
|---|---|---|
| КМ-А-1515 IP66(Р) | 150х150х100 | 8 |
Описание
Коробка монтажная распределительная КМ-А-1515 IP66(Р) со смотровым окном предназначена для установки коммутационных аппаратов.
Назначение
Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.
Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Конструкция

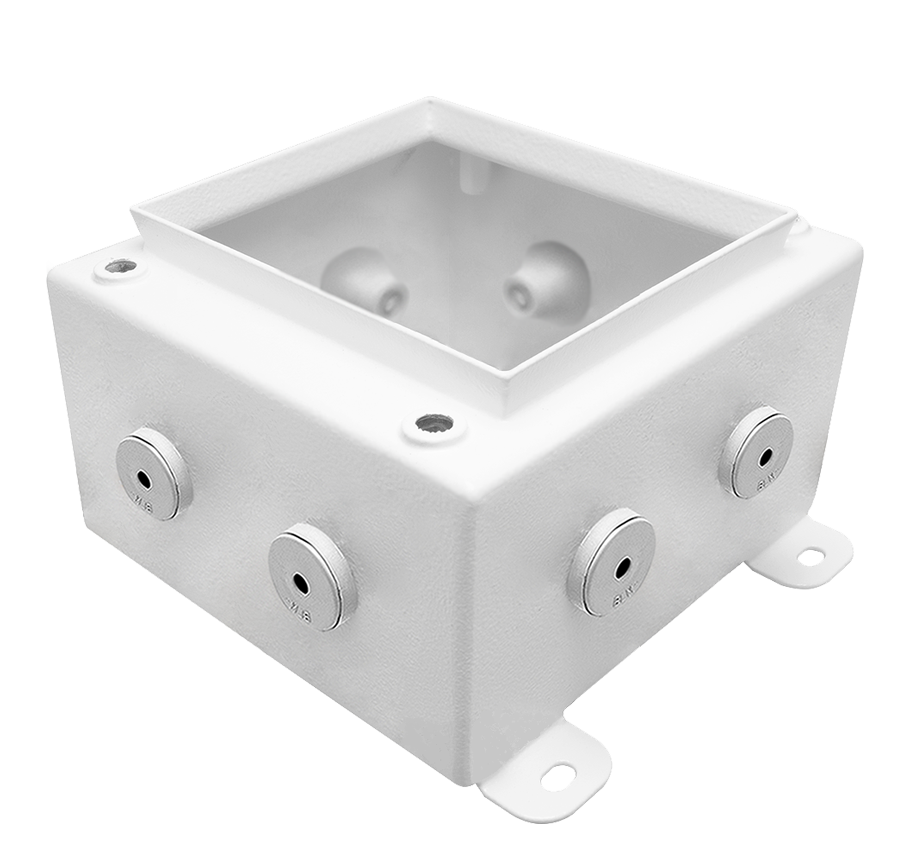

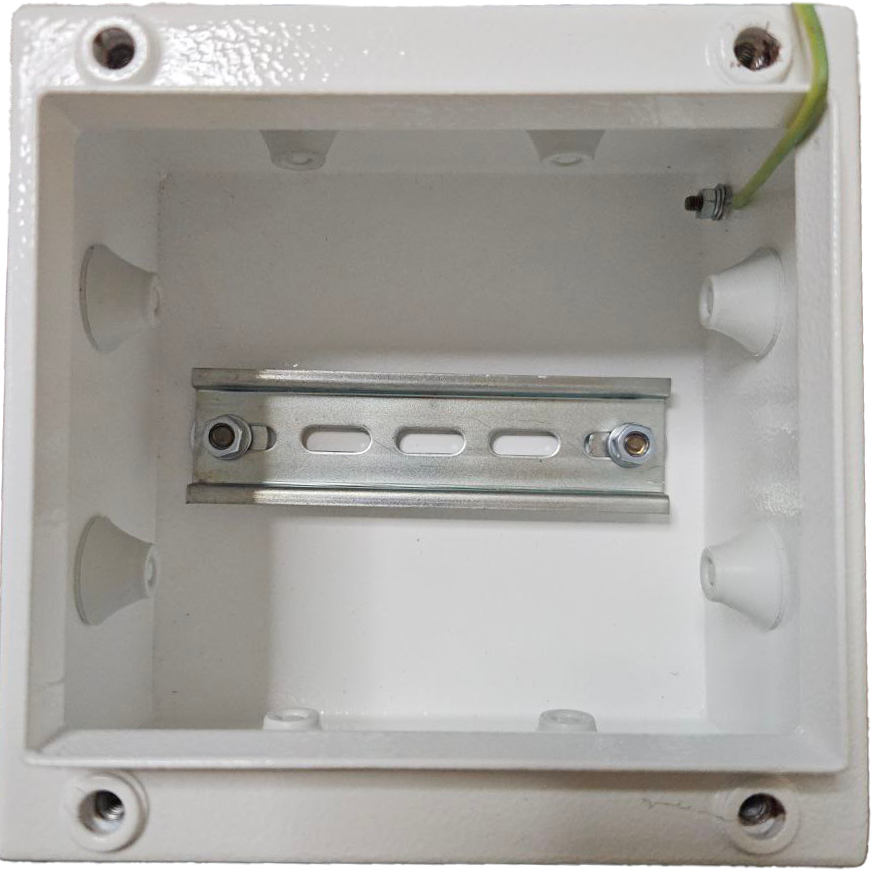

Корпус коробки монтажной распределительной КМ-А-1515 IP66(Р) увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки. Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты и контрольно-измерительные приборы, максимальная длина участка на DIN-рейке для размещения коммутационных аппаратов составляет 95 мм.

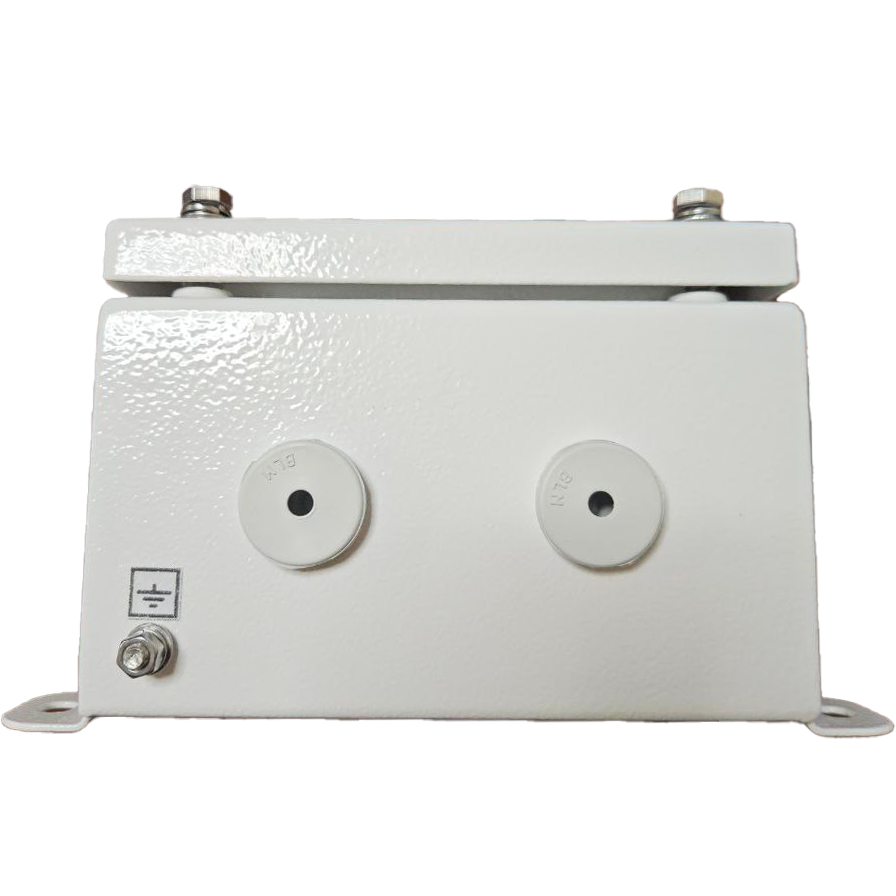

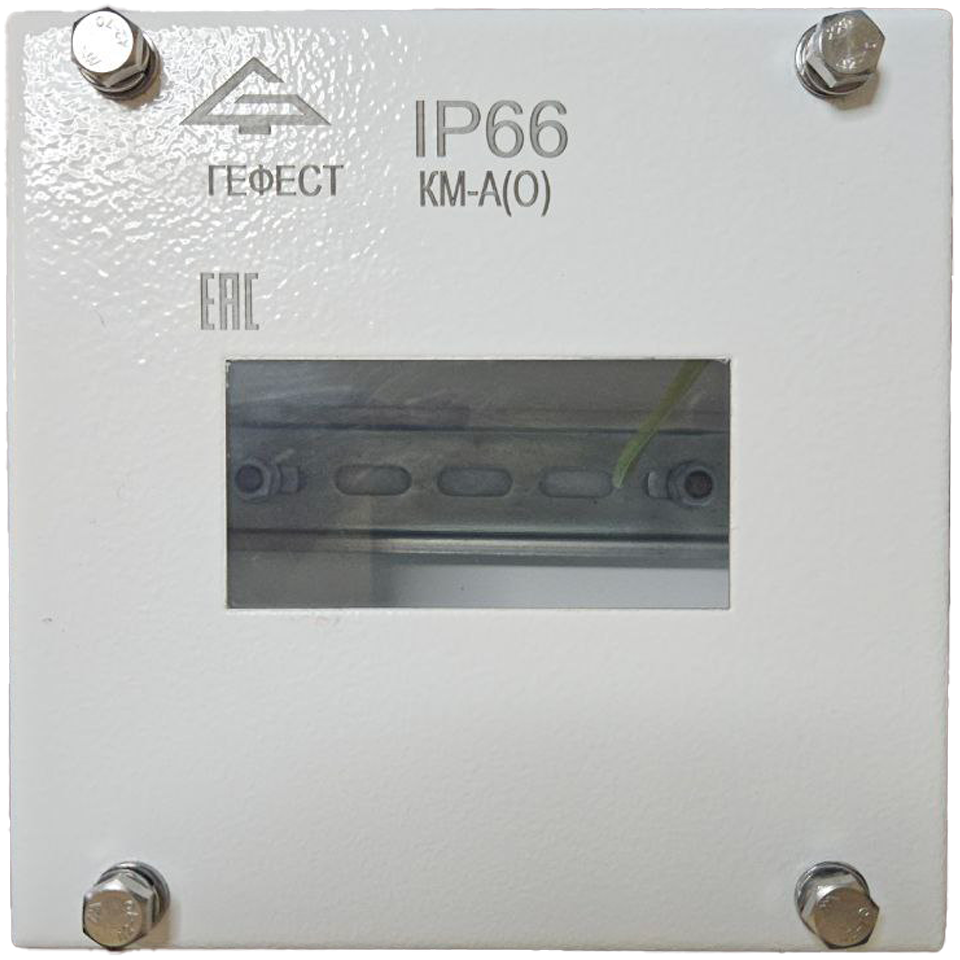

Для удобства их контроля крышка коробки КМ-А имеет прямоугольное смотровое окно размером 40х80 мм. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счёт: гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Кабельные вводы из резины позволяю быстро и надежно завести кабель внутрь коробки.

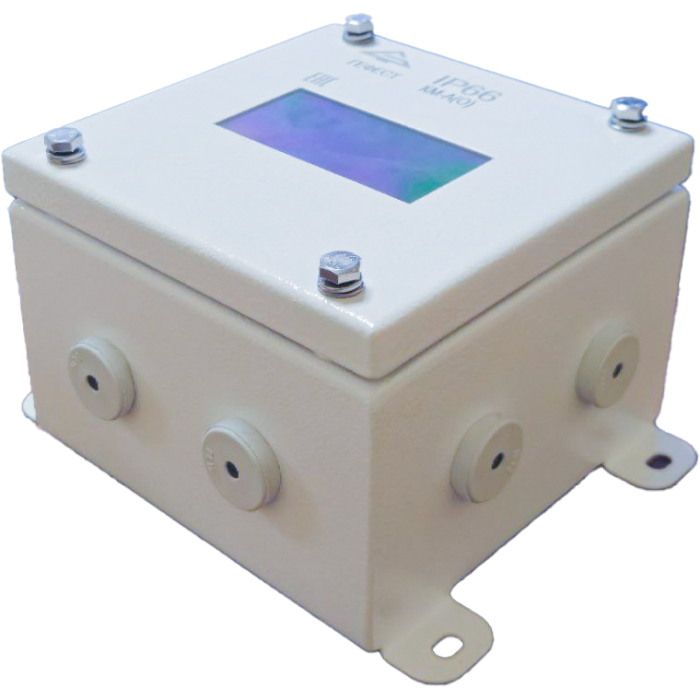

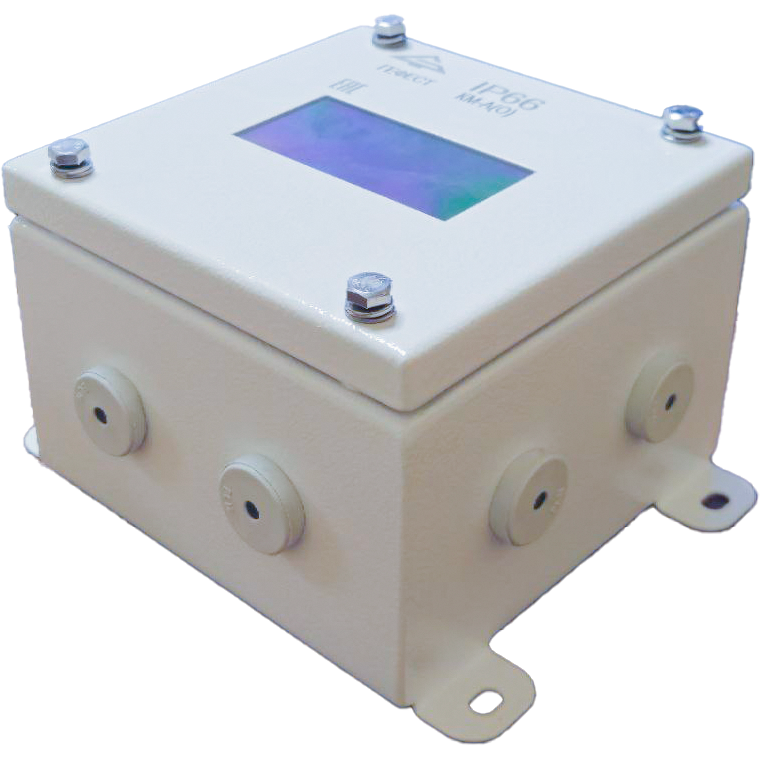

На крышке КМ-А-1515 IP66(Р) имеется смотровое окно.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, ОМ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС.
Диаметр наружной оболочки присоединяемого кабеля для: М12(4-7), М16(5-9), М20(8-13), М25(11-17).
Количество кабельных вводов: 8.
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.

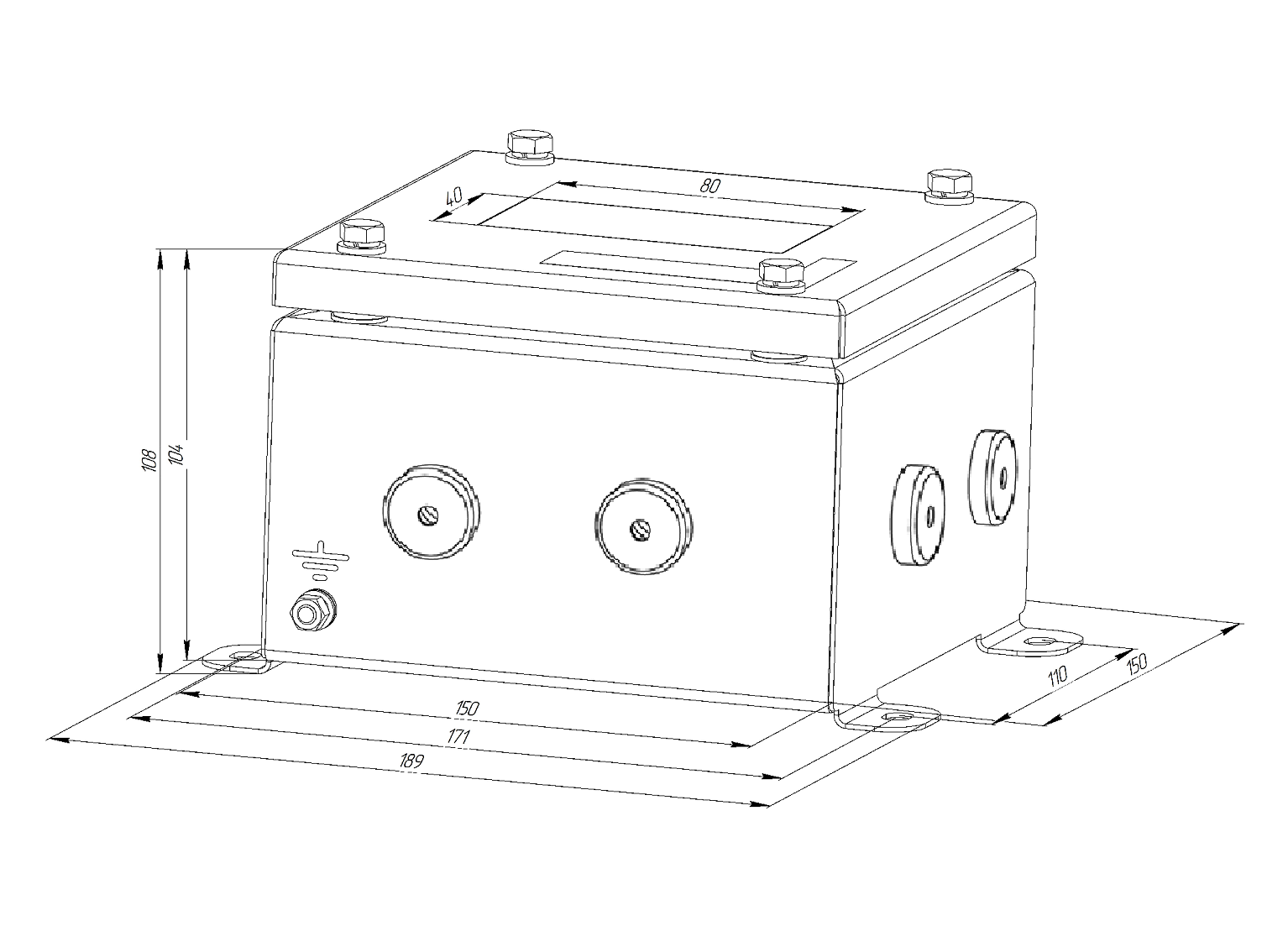

| Габаритный размер | 150х150х100 мм |
| Диапазон диаметров присоединяемого кабеля | М12(4-7), М16(5-9), М20(8-13), М25(11-17) |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 1, ОМ 1 |
| Кол-во вводов, до | 8 |
| Масса, не более | 150х150х100 мм |
| Обозначение | КМ-А-1515 IP55 |
| Степень защиты | IP66 |
| Температура эксплуатации | -40ºС до +100ºС |
| Условный размер | 1515 |
| Хит продаж | Новинка |
OKЛ
В коробках используется кабельный ввод IP66 из резины с индексом «Р» диапазон размеров кабельных вводов Р(5-9), Р(8-13), Р(11-17).
