Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-IP55-1010 | 103х103х62 | 4 |

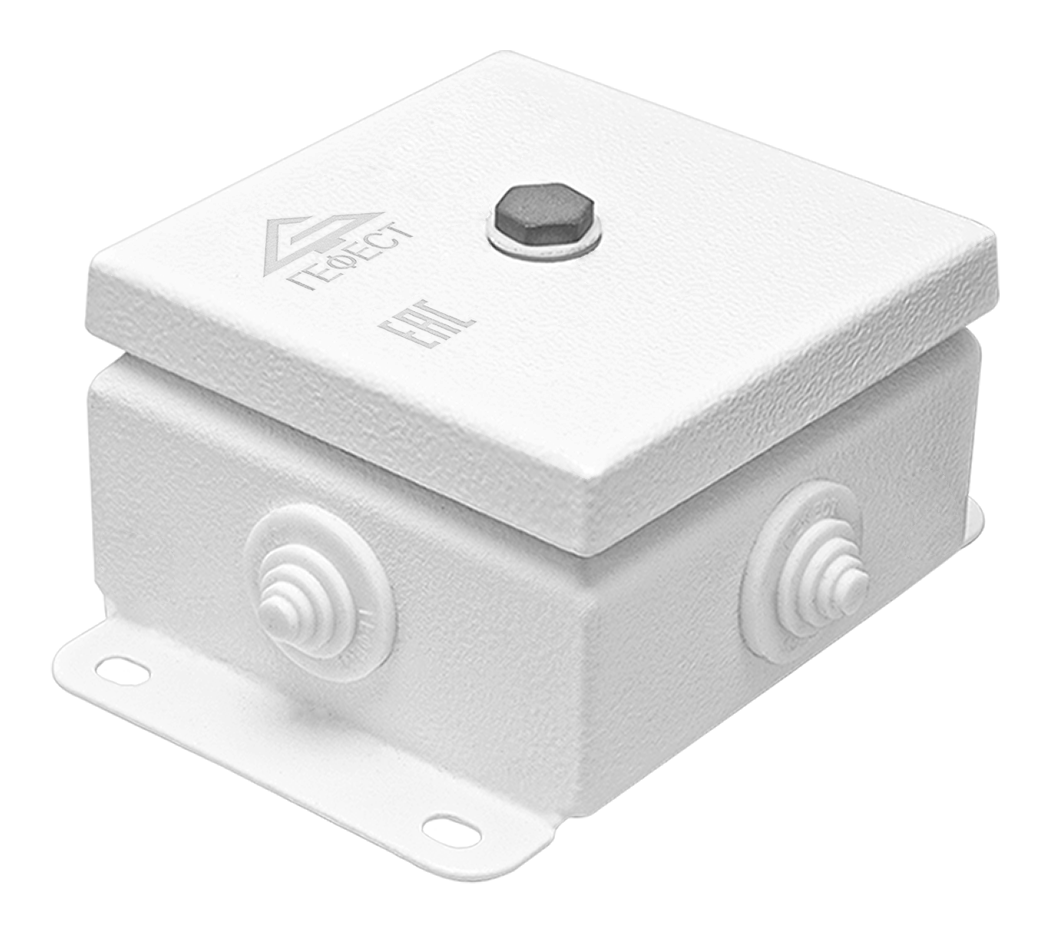

Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. За счет гальванической обработки и полимерного покрытия он имеет двойную защиту от коррозии. Элементы крепления и соединений также имеют гальваническое антикоррозионное покрытие. Плотность прилегания крышки к корпусу обеспечивается силиконовой прокладкой.

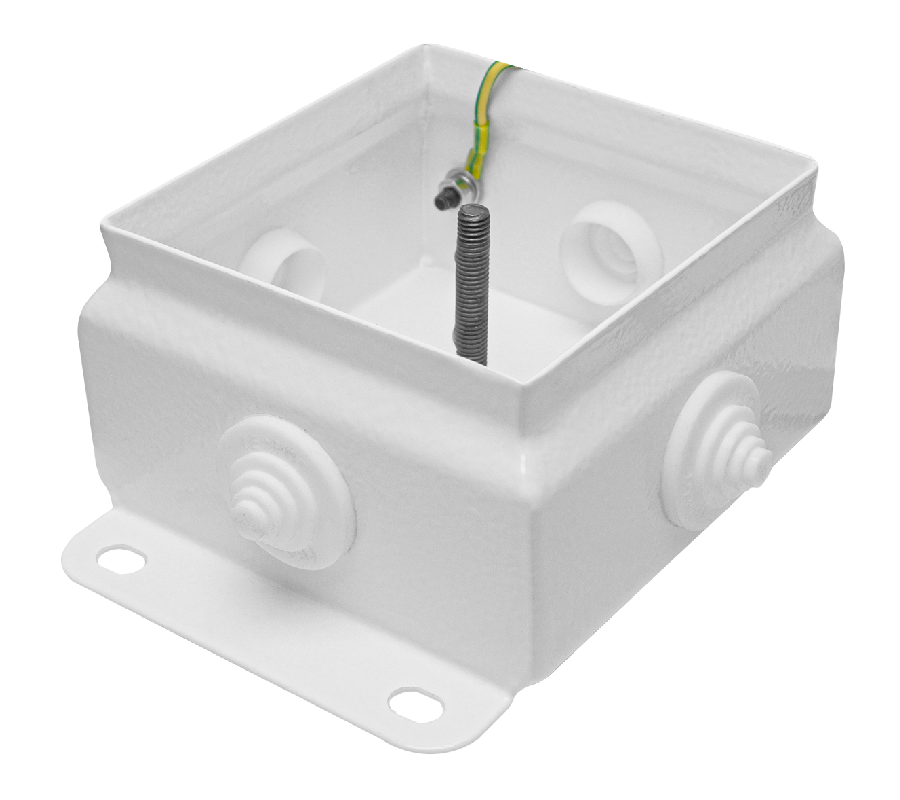

Внутри корпуса монтажной коробки установлен зажим заземления. Крышка монтажной коробки соединяется проводом заземления с зажимом «РЕ» внутри корпуса.
В боковых стенках установлены втулки уплотнительные мембранного типа под кабель с внешним диаметром 4-18 мм, обеспечивающие степень защиты от проникновения не ниже IP55.
Внимание! DIN-рейка , предназначенная для крепления клеммных колодок, внутри корпуса монтажной коробки не установлена. Клеммные колодки в комплект поставки не входят.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Возможна покраска в цвет из каталога RAL.
Характеристики
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон минимального и максимального диаметров присоединяемого кабеля 4-18 мм.
Габаритный размер | 103х103х62 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Кабельные вводы | втулки уплотнительные мембранного типа |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
Кол-во вводов, до | 4 |
Масса, не более | 0,6 кг |
Материал корпуса | сталь с цинковым и полимерным покрытием |
Обозначение | КМ-IP54-1010 |
Степень защиты | IP55 |
Температура эксплуатации | -40ºС до +100ºС |
