Часто задаваемые вопросы (FAQ)

Нет, в оросителях ТРВ уже установлены фильтры, и установка дополнительных фильтров на систему пожаротушения не обязательна.

В настоящее время в скрытых конструкциях используются распылители ТРВ. При установке их в соответствии с требованиями стандарта организации в монтажные устройства, выпускаемые компанией «Гефест», зона распыла не меняется и соответствует техническим характеристикам применяемых распылителей.

Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.

При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.

Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров.  Для реализации данной функции и была разработана система «Олимп-И».  На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом  локальным контроллером КЛ-И.  На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.

Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.

Нами отработана и предложена реализация группового пуска управляемых оросителей на системе Болид ( С2000 и КПБ). Но при этом должна обеспечиваться дополнительная аппаратная надежность, в связи с чем мы рекомендуем применять некоторые устройства из комплекта ППУ «Гефест». Возможны и другие проектные решения с применением современных приборов управления, но в любом случае мы настаиваем на согласовании с нашими специалистами схемотехнических  решений.

Конструкция нагревателя разработана таким образом, что работа спринклера  в обычном режиме не нарушается. Конструкция нагревателя и сопутствующих элементов постоянно совершенствуются. Реальная инерционность и ее соответствие национальным стандартам подтверждается результатами сертификационных испытаний.

Обычный спринклер имеет большую инерционность, медленного прогревается и срабатывает, как правило, только при значительном очаге пожара. Чем выше он установлен, тем меньше его эффективность. На высотах, например, 12 м и выше, срабатывание спринклера может наступить, когда очаг возгорания уже превысил зону орошения данного спринклера. При больших высотах - 20 м и выше, срабатывании спринклера может не произойти и после полного сгорания пожарной нагрузки.

Управляемый спринклер позволяет исключить данные недостатки, сохраняя основную функцию спринклера, как успешного средства пожаротушения, применяемого более 100 лет. Управляемый спринклер, с учетом высокого уровня развития систем контроля и управления, успешно сочетает в себе как функцию динамически формируемой дренчерной секции (может включиться залпом при угрозе быстрого развития пожара, обеспечивает формирование водяных завес и зон орошения стекол, дверей, конструкций), так и успешно может работать адресно по обнаруженной цели. Совместное применение управляемых оросителей с извещателями пламени, телевизионными системами и т.д. позволяют «замочить» поджигателя в любой точке защищаемого пространства, до момента поджога. В полной мере преимущества управляемых оросителей в нашей стране не оценено, но Европейские страны и Америка проявляют живой интерес к данному изделию.

При использовании УК-Д 01,02,03,04,05 в составе ЦБ или УКЛСиП(РП), на контакты U_пит ЦБ или УКЛСиП(РП),  необходимо подавать от 21В до 28В. При этом следует учитывать, что потребители на УК-Д (04) должны быть с номинальным питанием от 21В до 28В.

УК-Д (04) запитывается по линии связи ЦБ или УКЛСиП(РП) с величиной напряжения только 24 В.

При этом подразумевается, что в нагрузку УК-Д (04) тоже включаются энергопотребители 24 В.

По требованию п.п. 5.2.1.7., 5.2.1.8  ГОСТ Р 53325 современные источники электропитания должны иметь автоматическую самовосстанавливающую защиту от короткого замыкания, и короткое замыкание в цепи питание систем оповещения не должно влиять на работу системы. Тем не менее, на практике возможны как минимум две неприятные ситуации:

1.) Блок питания защищен не электронным, а плавким предохранителем.

В этом случая короткое замыкания в цепи питания систем оповещения вызывает протекание импульсного тока короткого замыкания (до 80А) и предохранитель в блоке питания сгорает. В результате проверки система оповещения и все, что было подключено к данному блоку питания, выключается на неопределенный срок.

2.) Блок питания защищен электронным предохранителем, но обеспечивает питание одновременно систем оповещения и приемно-контрольного прибора.

В этом случае короткое замыкание в цепи питания систем оповещения вызывает срабатывание электронной защиты блока питания, напряжение в линии снимается на время короткого замыкания, но одновременно с этим отключается и приемно-контрольный прибор, который должен был зафиксировать неисправность в системе.

Любая из ситуаций может не понравиться проверяющему  (инспектору), что повлечет за собой неприятности, в том числе и финансового плана.

Для исключения таких ситуаций целесообразно применять изолятор короткого замыкания цепей питания (ИКЗ ЦП). Он позволяет разделить выход блока питания на две независимые цепи, одна из которых обеспечивает питанием приемно-контрольный прибор, вторая – непосредственно систему оповещения.  ИКЗ ЦП по каждому каналу обеспечивает электронную защиту от короткого замыкания мгновенного действия. В случае короткого замыкания в цепи питания оповещения даже плавкий предохранитель не успевает «сгореть», при этом аварийное направление отсекается независимым каналом ИКЗ ЦП, второе независимое направление обеспечивает в это время бесперебойную  работу приемно-контрольного прибора.

Федеральный закон №123-ФЗ требует обеспечения систем оповещения о пожаре (и некоторых других систем в течение времени, необходимого для полной эвакуации людей. Обычно это время в пределах 8-15 мин. При этом локальное воздействие температуры на систему оповещения может достигать 800 градусов Цельсия через 5 минут после возникновения очага пожара. Тем не менее, пожаростойкость системы и возможность ее функционирования во время пожара определяется по самому слабому звену.  В случае применения огнестойкого кабеля и огнестойких коммутационных коробок слабым звеном остается светоуказатель, сирена или громкоговоритель, которые начнут разрушаться при температуре 150 градусов Цельсия и выше. Если в  помещении, где активно развивается очаг горения, людей не может быть, то в смежных помещениях еще могут находиться люди, для которых и обеспечивается непрерывное оповещение. Тем не менее, расплавившийся оповещатель способен закоротить линию и оповещение прекратится во всех помещениях по данному направлению. Люди не только прекратят процесс эвакуации, но, возможно, некоторые и вернутся.

Для исключения подобной ситуации надо отсечь оповещатели находящиеся в помещении с аварийно высокой температурой (изготовить оповещатели, устойчивые к температуре 400-800 градусов проблематично и неразумно). Функцию такой отсечки выполняет изолятор короткого замыкания с тепловым взводом, который включается последовательно в цепь оповещателя и располагается в непосредственной близости или внутри оповещателя. В обычном состоянии это изделие имеет практически нулевое внутреннее сопротивление и не влияет на характеристики оповещателей и всей системы. При повышении температуры до 145 градусов (или иной по заказу) тепловая  защита снимается, и изделие начинает выполнять функцию предохранителя. При коротком замыкании аварийный участок отключается, но при этом обеспечивается живучесть системы оповещения в целом. Конструктивная особенность изделия, заключается в том, что при температуре 800 градусов и выше оно сохраняет функцию изолятора короткого замыкания.

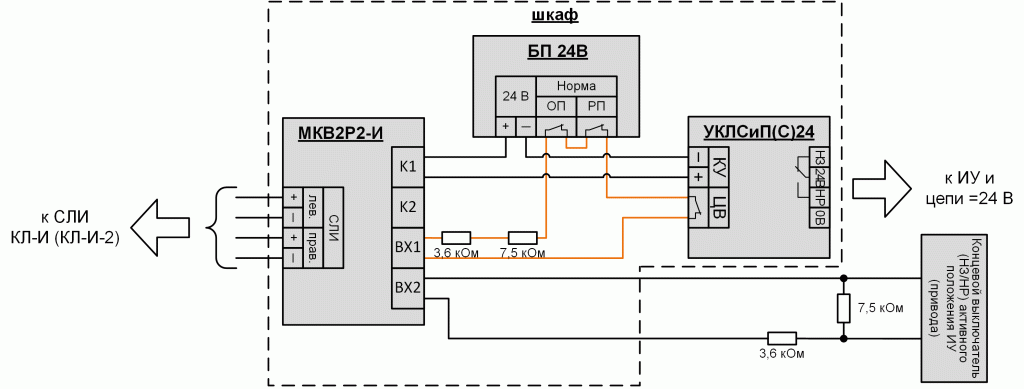

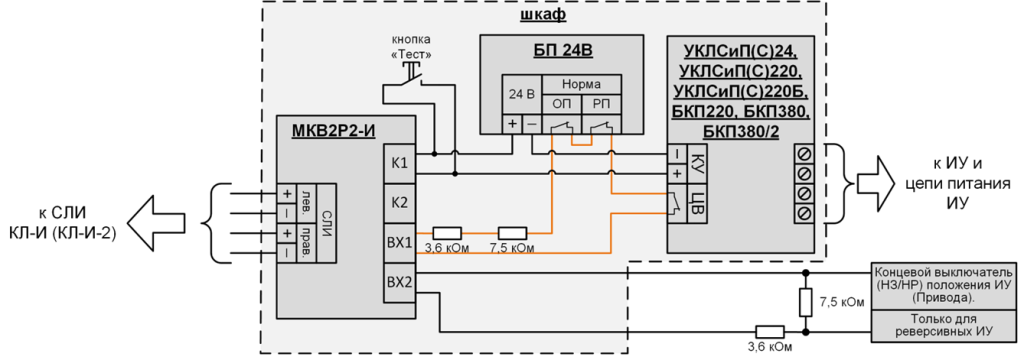

Для управления независимым расцепителем (пускателем блокировки вентиляции) целесообразно применять самостоятельное устройство УКЛСиП (С)220В или УКЛСиП(С)220Б, входящее в состав  ППУ «Гефест». Серийно это устройство выпускается для контроля кабельной линии, исправности входной электрической цепи объекта управления  и управления нагрузками сети 220В (но по требованию заказчика может быть изготовлено изделие под другое напряжение: переменное 36 В, 110В или постоянное 24 В). Перестановкой джампера внутри устройства выбирается режим включения или отключения блокировки по сигналу пожар.

На одно устройство допускается подключение только одного объекта управления!

УК-Д (02) представляет из себя интеллектуальное реле, в базовом варианте контролирующее наличие напряжения 220 В, обеспечивающее контроль линии связи и наличия нагрузки в цепи 220 В. Включение нагрузки по команде «Пуск» осуществляется замыканием контакта внутреннего исполнительного реле с нагрузочной способностью до 220В.

Если необходимо контролировать и управлять тремя разными нагрузками в разных местах,  то следует применять три устройства  УК-Д (02). Если все три потребителя (точнее их пускатели) находятся в одном шкафу, и суммарно они потребляют во включенном состоянии  не более 3А ( кратковременный импульсный ток момент включения может достигать 40А в течении времени не более 10 мс), то они могут быть подключены параллельно. Надежность их соединения должна быть гарантирована качеством изготовления шкафа управления.

ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.

Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.

При необходимости увеличения количества подключаемых объектов устанавливается  дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.

Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.

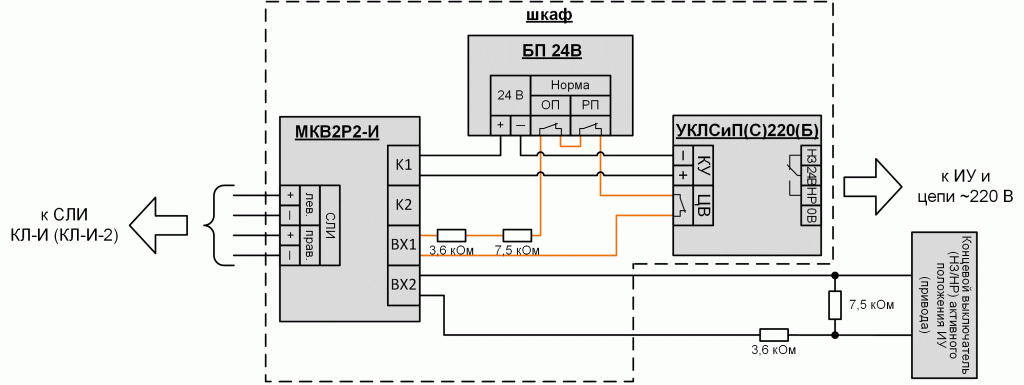

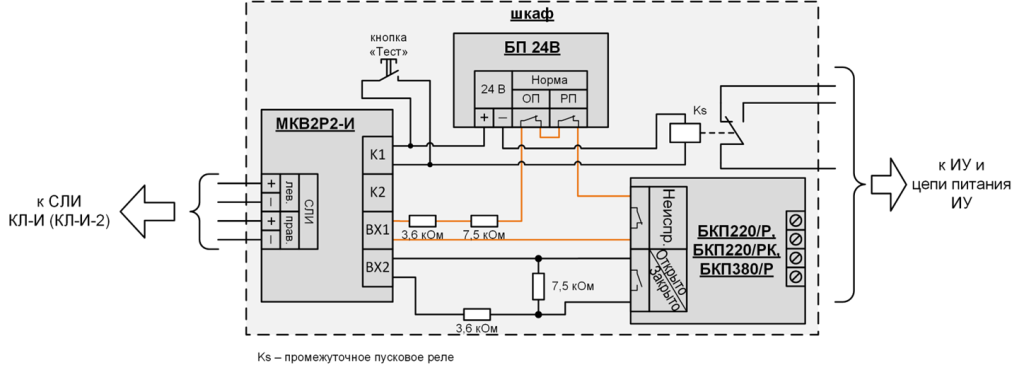

Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!

СО-КПП – спринклерный ороситель (или распылитель) с контролем пуска и принудительным пуском (СП 485.1311500.2020).

1)      Принцип работы электрической части СО-КПП (Аква-Гефест), применяемого в ПКТС «Олимп-И».
Электрическая часть СО-КПП (Аква-Гефест), применяемого в ПКТС «Олимп-И» состоит из:
      - колбы (теплового замка) с напылением с сопротивлением 20 Ом;
      - оконечного резистора (2 кОм);
      -  соединительных проводов с двумя контактами для внешнего подключения.

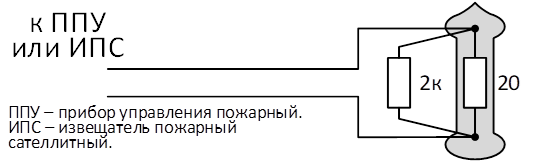

Электрическая схема СО-КПП представлена на рисунке 1.

Рисунок 1.
Эквивалентное сопротивление СО-КПП в нормальном состоянии составляет около 20 Ом, после вскрытия колбы (ее физического разрушения) – 2 кОм.

В ПКТС «Олимп-И» к каждому выходу (ППУ или ИПС) подключается по одному СО-КПП без каких-либо дополнительных оконечных элементов. Контроль СО-КПП осуществляется в импульсном режиме, что не приводит к нагреву и активации колбы (вскрытию СО-КПП). Помимо контроля работоспособности линии связи с СО-КПП, по величине сопротивления осуществляется постоянный контроль состояния самого СО-КПП: нормальное или вскрытое. Этот способ контроля позволяет обнаружить вскрытие СО-КПП не только после принудительного пуска, но и вскрытие без внешней команды.
По команде «Пуск» на СО-КПП коммутируется напряжение до 8 В, которое вызывает резистивный нагрев колбы, затем ее разрушение и скачкообразное увеличение эквивалентного сопротивления СО-КПП до 2 кОм.

2)      Физическое подключение СО-КПП.
В соответствии с ГОСТ Р 53325-2012 п. 7.2.1. «Приборы должны обеспечивать информационную и электрическую совместимость с взаимодействующими техническими средствами.»

Возьмем для примера адресный релейный модуль РМ-4К-R3 (Рубеж) и блок контрольно-пусковой С2000-КПБ (Болид). Работаю они по схожим принципам:

         - Электропитание осуществляется от внешнего источника постоянного тока с номинальным напряжением 12 В или 24 В;
         - выходы контролируются в дежурном режиме обратной полярностью, в пусковом режиме – по величине тока.

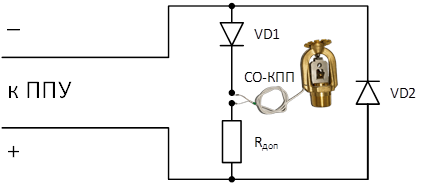

Для подключения СО-КПП в цепь с такими параметрами схему подключения необходимо доработать. Схема превращается в схему, изображенную на рисунке 2.

Рисунок 2.

Диод VD1 необходим для подачи напряжения на СО-КПП в пусковом режиме (полярность соответствует изображенной на рисунке).
Диод VD2 необходим для контроля исправности линии в дежурном режиме (полярность противоположна изображенной на рисунке).
Дополнительный резистор Rдоп необходим для получения нужного напряжения на СО-КПП в пусковом режиме.
При внешнем напряжении питания 12 В (подается на модуль РМ-4К-R3 или С2000-КПБ) на СО-КПП в пусковом режиме должно быть не более 8 В. Т.е. оставшиеся 4 В должны упасть на диоде VD1 и резисторе Rдоп. Получаем Rдоп = 9 – 10 Ом.

При внешнем напряжении питания 24 В получаем Rдоп = 38 – 40 Ом.

С электрической точки зрения в такую схему можно добавить еще несколько цепочек из диода VD1, СО-КПП и резистора Rдоп. Количество таких цепочек будет определяться величиной максимального тока выхода (на модуле РМ-4К-R3 или С2000-КПБ) и максимальным выходным током источника питания.

 Проблемы такого схемотехнического решения:

• Фактическое отсутствие контроля исправности линии связи с СО-КПП.

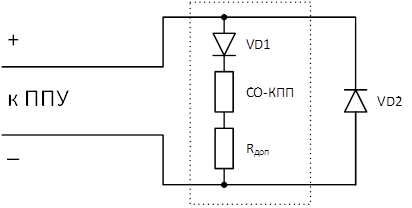

Для правильной работы схемы, представленной на рисунке 2, имеется одно ограничение. Она подразумевает, что цепочка из диода VD1, СО-КПП и резистора Rдоп (обведена пунктиром) конструктивно представляет собой единое целое (размещена в едином корпусе). Это означает, что сама цепочка не может разорваться (находится внутри корпуса исполнительного устройства) или быть вырезана из цепи без нарушения связи с диодом VD2 (подключение через проходные клеммы).

• Отсутствие полноценного контроля пуска.

Т.к. контрольный ток в дежурном режиме непосредственно через СО-КПП не протекает (он проходит через диод VD2), контроль вскрытия СО-КПП в этом случае не осуществляется. Теоретическая возможность обнаружить вскрытие имеется только после принудительного пуска, когда сменится полярность и ток начинает протекать именно через цепочку с СО-КПП. После вскрытия СО-КПП его сопротивление вырастет до 2 кОм, что вызовет существенное уменьшение тока. Таком образом, для контроля пуска в ППУ должно быть предусмотрено дополнительное логическое состояние «Вскрытие» или «Успешный пуск». Этому состоянию должен соответствовать дополнительный диапазон токов, находящийся между состояниями «Норма» и «Обрыв». В приведенном примере оборудования такое логическое состояние не предусмотрено.

  С точки зрения выполнения нормативных требований применение такой схемы подключения противоречит:

• СП 484.1311500.2020, который гласит «5.17. Линии связи между компонентами СПА, а также линии формирования сигналов управления инженерными системами объекта необходимо выполнять с условием обеспечения автоматического контроля их исправности. Допускается линии формирования сигналов управления инженерными системами выполнять без автоматического контроля их исправности, при условии выполнения данных линий нормально-замкнутыми.»
•  ГОСТ Р 53325-2012, который гласит «7.4.1. ППУ должны обеспечивать выполнение следующих функций: … в) автоматический контроль исправности линий связи (для проводных - на обрыв и короткое замыкание) … с исполнительными устройствами систем противопожарной защиты (оповещатели, информационные табло, электроклапаны, пиропатроны, насосы, вентиляторы, электромоторы и т.д.)»

Применение СО-КПП с напряжением питания (в пусковом режиме) 24 В совместно с блоком питания на 24 В приводит к аналогичным результатам. В этом случае нет необходимости в резисторе Rдоп, но это не снимает всех остальных перечисленных проблем.

  3)      Алгоритмы работы ППУ для управления СО-КПП

ППУ, предназначенные для управления традиционными установками пожаротушения (газовыми, порошковыми или аэрозольными) обычно оперируют понятием зона пожаротушения (направление пожаротушения). Для таких систем в зоне есть какое-то количество ИП и некоторое число исполнительных устройств пожаротушения. Обычно количество ИП значительно больше, чем количество исполнительных устройств. Про такие системы условно можно сказать, что в них число логических входов значительно превосходит число выходов.
При обнаружении пожара (сработка двух ИП в зоне) формируется соответствующее состояние зоны. После отработки режимов автоматики и задержки пуска происходит запуск исполнительных устройств в зоне. Алгоритм их запуска обычно состоит в запуске всех этих устройств в зоне (тушение всей защищаемой зоны целиком). Единственным усложнением алгоритма здесь может быть запуск исполнительных устройств не одновременно, а поочередно. Таким образом, система активируется по состоянию «Пожар 2 в зоне» или «Пожар по алгоритму С в зоне» и отрабатывает один единственный алгоритм для данной зоны.
В спринклерных АУП с принудительным пуском СО-КПП ставится непосредственно рядом с сателлитным ИП и подключается к нему. Число ИП сравнивается с числом исполнительных устройств. Т.е. число логических входов сопоставимо с числом выходов.
Преимуществом спринклерных АУП с принудительным пуском является возможность задействовать динамический алгоритм пуска СО-КПП, когда запускаются не все СО-КПП в зоне, а лишь их ограниченное число в непосредственной близости от места пожара. Для этого необходимо знать это место возгорания (адрес первого сработавшего сателлитного ИП) и действовать соответствующим образом. Это означает, что информации с точностью до зоны («Пожар 2 в зоне» или «Пожар по алгоритму С в зоне») уже недостаточно. Дальнейший алгоритм действий системы зависит от этого места обнаружения пожара. Т.е. возможные алгоритмы работы множатся.
В традиционной системе пожаротушения для одной зоны, в которой установлены ИП в количестве N шт., алгоритм запуска будет всего один на зону. В аналогичной ситуации для спринклерной АУП с принудительным пуском, в которой установлены сателлитные ИП в количестве N шт., алгоритмов запуска будет, в общем случае, уже N шт. Алгоритм запуска будет зависеть от места обнаружения пожара (адреса первого сработавшего сателлитного ИП), а таких мест N шт.
Перечисленные особенности накладывают на ППУ для спринклерных АУП с принудительным пуском технические требования по объему конфигурируемых алгоритмов работы. Это сводится к программным привязкам каждого сателлитного (или обычного) ИП к группе адресов (сателлитных ИП или модулей, которые управляют отдельным СО-КПП), которые должны будут активироваться при пожаре по данному адресу. Например, если необходимо запускать 9 шт. (квадрат 3*3) СО-КПП вокруг очага пожара, количество привязок для одной только зоны будет уже 9*N.
Количество таких логических связей между извещателя (входами системы) и ее выходами могут в десятки раз превышать количество аналогичных связей в традиционных системах пожаротушения. В большинстве ППУ не заложена возможность такого количества привязок просто из-за их ненадобности.
Применение специализированной спринклерной АУП с принудительным пуском позволяет в полной мере реализовать возможности динамических алгоритмов пуска СО-КПП и контроля пуска.
