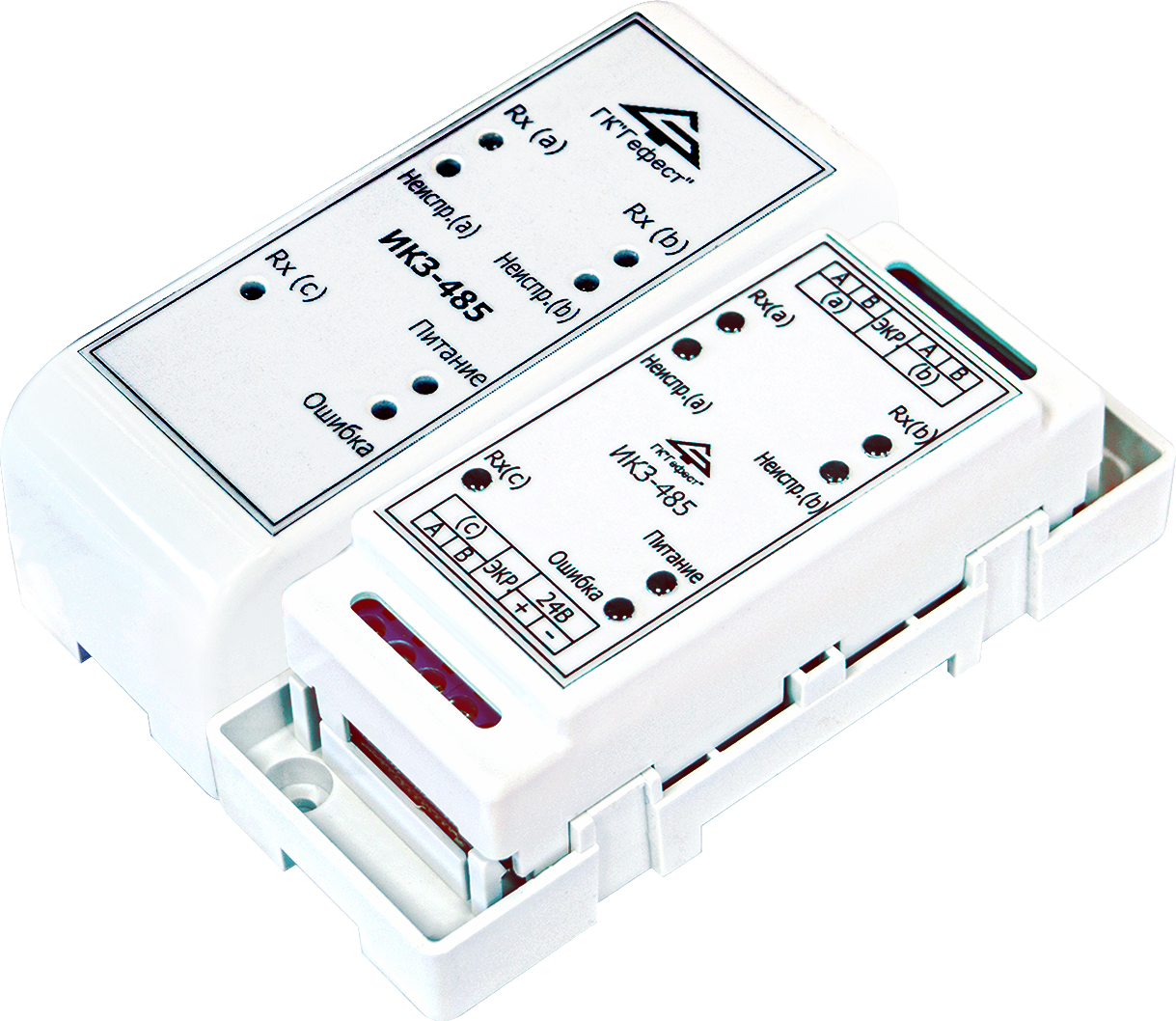

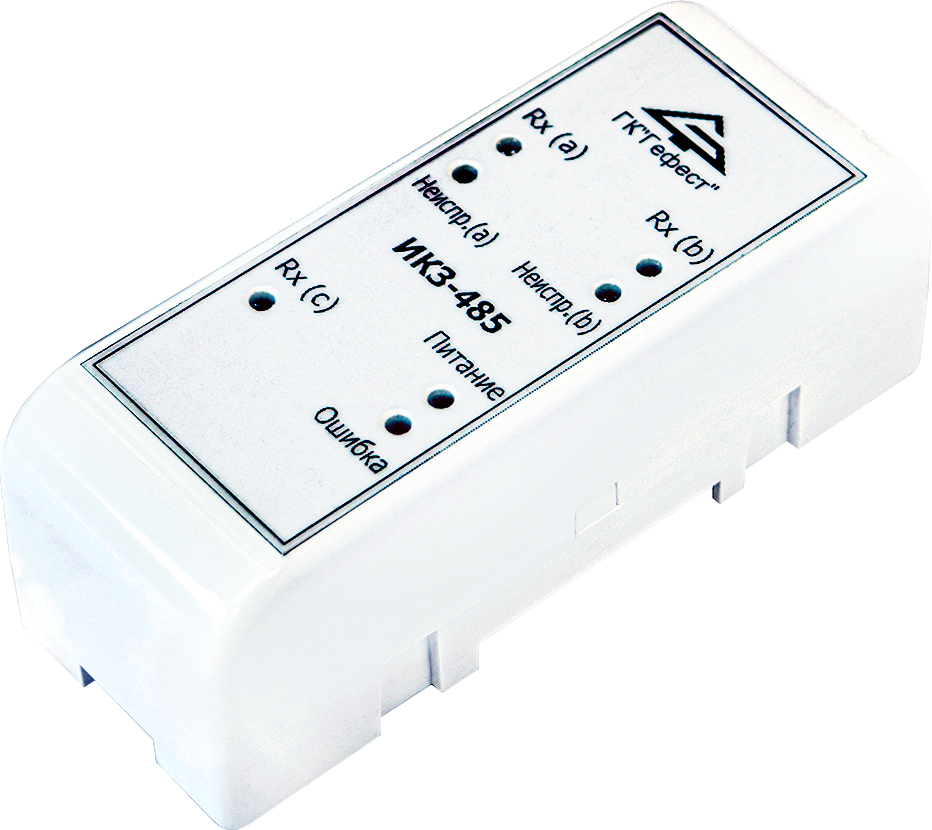

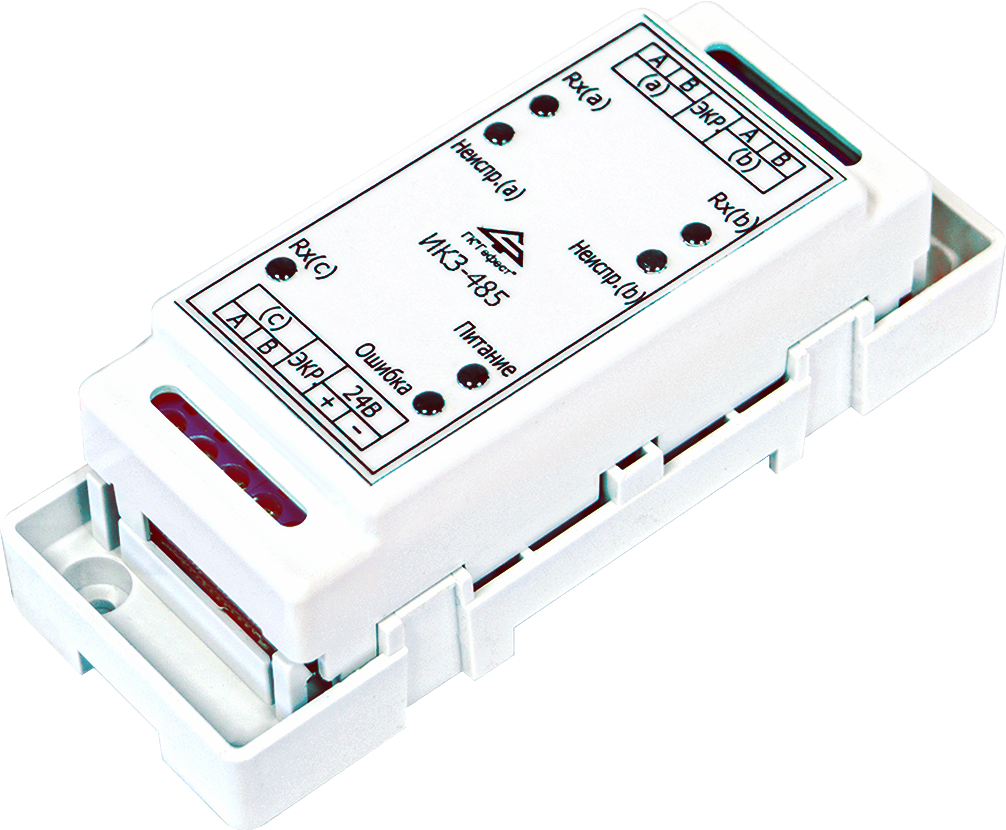

ИКЗ–485 может быть использован в составе системы «ПКТС Олимп», или как самостоятельное изделие в составе других систем с линиями связи RS-485.
Предназначен для отсечения короткозамкнутых участков линий связи стандарта RS-485, обладает функцией восстановления временных соотношений между импульсными сигналами интерфейса и может использоваться в качестве повторителя для увеличения длины линии RS-485.
Назначение и особенности:
• защита линий интерфейса RS-485 от короткого замыкания;
• 3 канала (2 канала +1 ответвление);
• увеличение длины линии на 1 км.
Технические характеристики
Параметр | Значение |
Напряжение питания | 24 ± 4 В |
Ток потребления устройством, не более | 18 мА |
Количество защищённых каналов от короткого замыкания | 3 (a, b, с) |
Допустимые скорости обмена* | 2,4 / 4,8 / 9,6 / 19,2 кбит/с |
Длина символа* | 10 / 11 бит |
Значение электрического сопротивления изоляции между входом питания и любой клеммой RS-485, не менее | 20 МОм |
Степень защиты оболочки | IP20 |
Габаритные размеры, не более | 90х40х40 мм |
Масса, не более | 0,25 кг |
Вносимая задержка | не более 0,7 от битового интервала |
* - устанавливается перемычкой

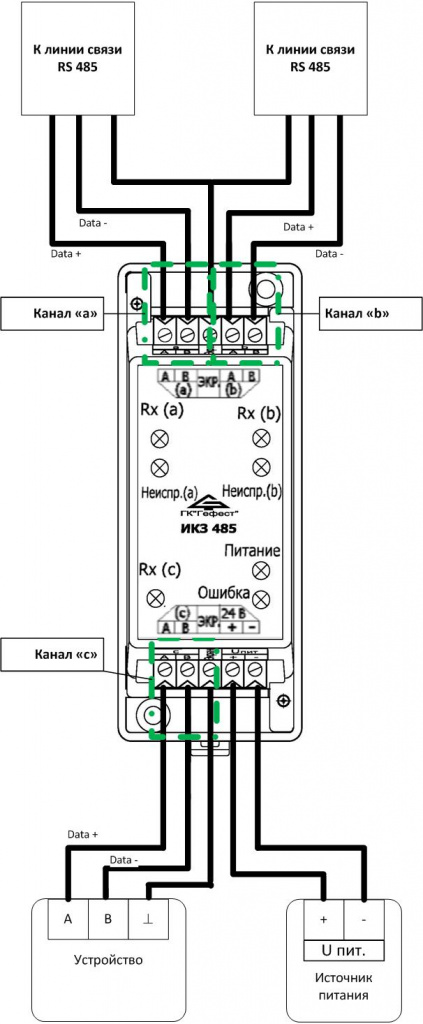

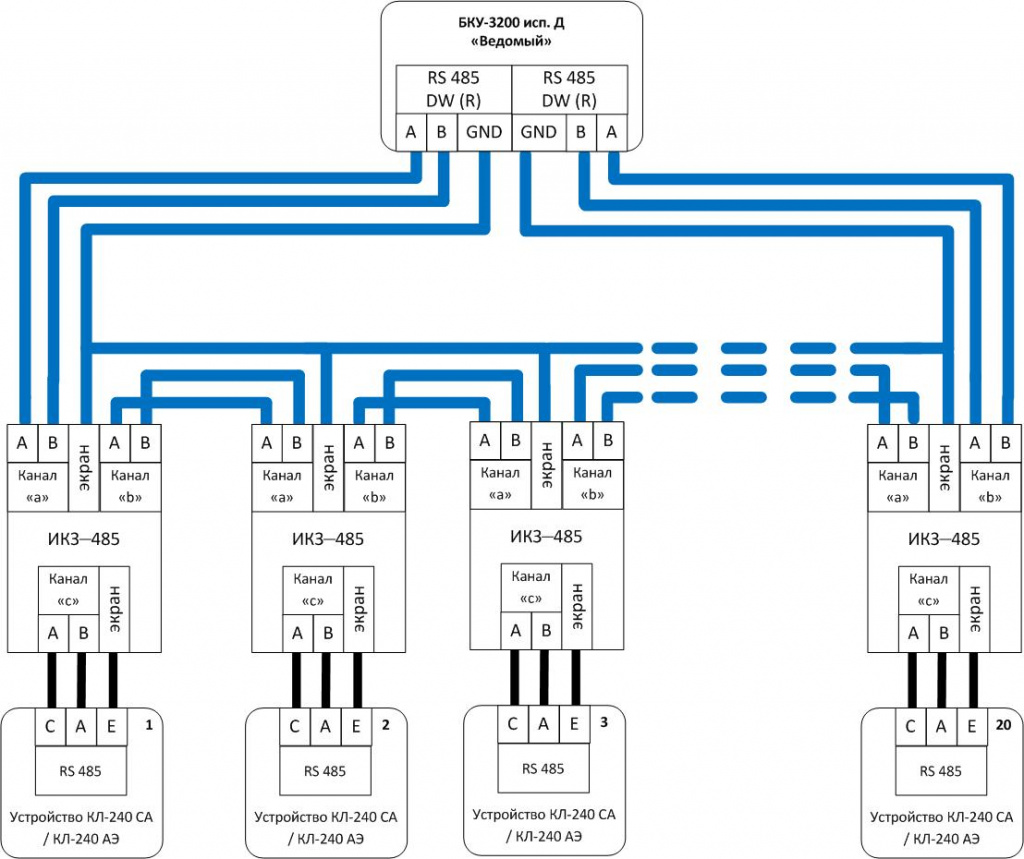

Самостоятельное устройство | В составе ПКТС «Олимп» |
|
|
|
|
Клеммы ИКЗ–485 «24 В» предназначены для подключения источника питания постоянного тока с напряжением 24 В.
Клеммы каналов («a», «b» и «с») предназначены для приема / передачи данных. Наличие передачи по этим каналам сопровождается вспышками индикаторов «Rx(a)», «Rx(b)» и «Rx(c)» соответственно (описание подключения приведено в Приложение 1 Подключение ИКЗ–485).
Для передачи данных применяется асинхронный старт стопный способ обмена по двухпроводной линии связи в полудуплексном режиме. Каналы «a», «b» так же обладают функционалом восстановления временных соотношения между сигналами «0» и «1».
У каждого канала предусмотрена клемма для подключения выравнивающего (общего) провода.
