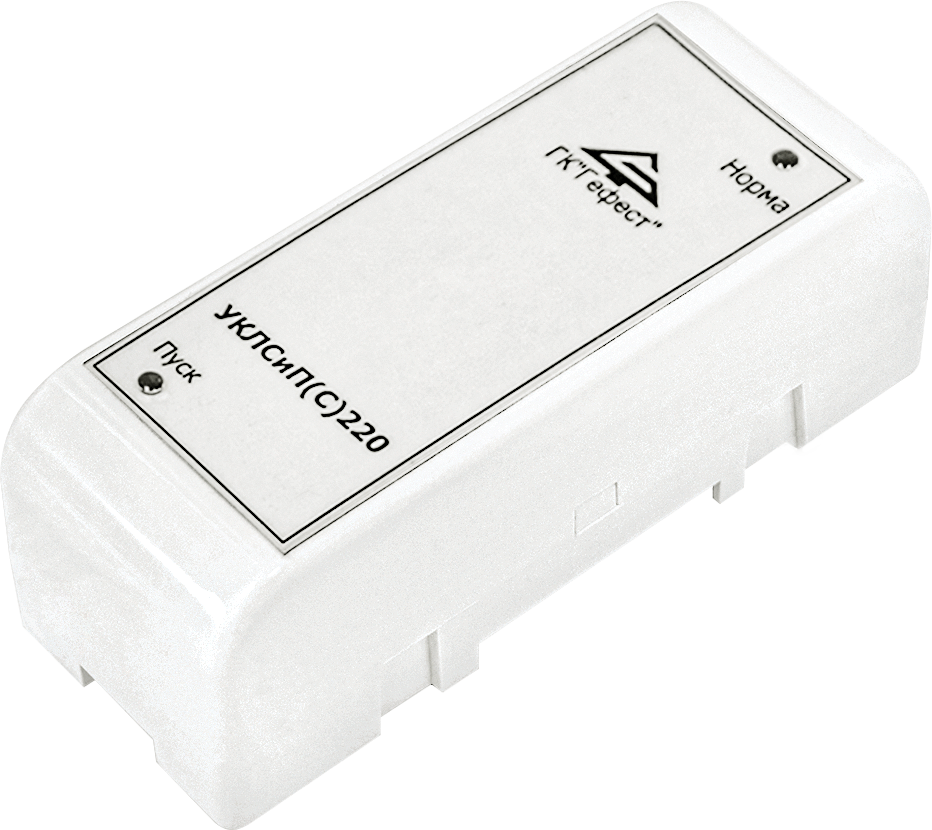

 220 В корпус.png "Устройство контроля линий связи и пуска УКЛСиП(С)220 управляет исполнительными устройствами и пожарным оборудованием с напряжением до 250В")

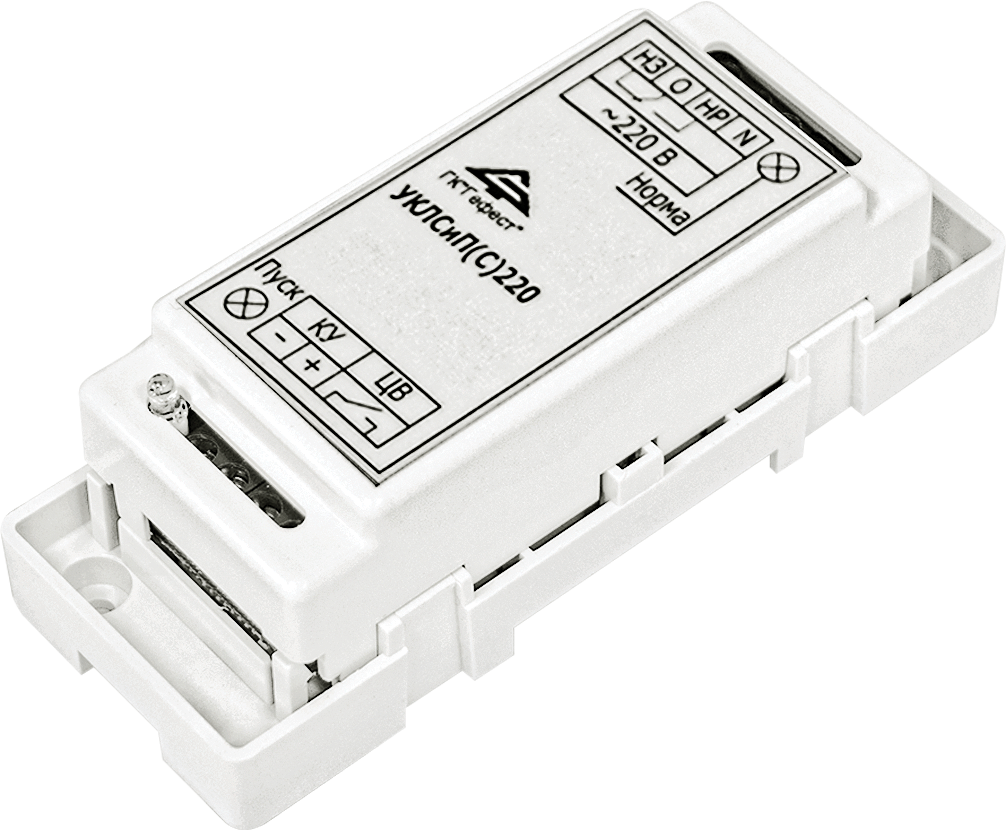

 220 В плата.png "Устройство контроля линий связи и пуска УКЛСиП(С)220 управляет исполнительными устройствами и пожарным оборудованием с напряжением до 250В")

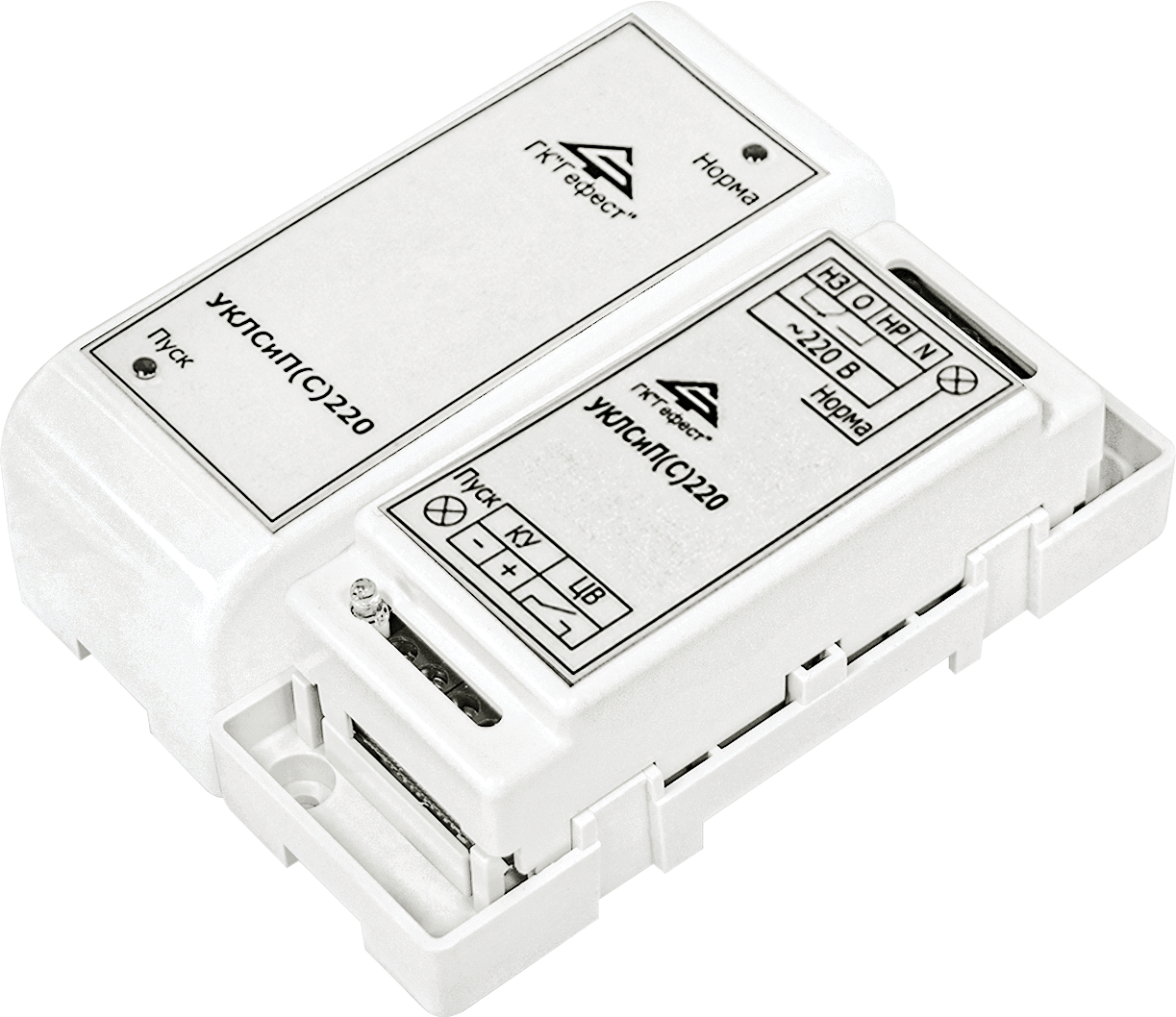

УСТРОЙСТВО КОНТРОЛЯ ЛИНИИ СВЯЗИ И ПУСКА - УКЛСиП(С)220
УКЛСиП(С)220 предназначено для управления исполнительными устройствами с напряжением питания до 250В:
• установками дымо- и газоудаления;
• инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности;
• комбинированными установками.
Обеспечивает:
• по команде «Пуск» включение/выключение исполнительного устройства (далее – ИУ) или управление реверсивным ИУ, питающимся от сети 220В, 50 Гц;
• контроль наличия напряжения сети 220 В, 50 Гц;
• формирование сигнала «Неисправность» размыканием контактов цепи вывода информации (выход ЦВ);
• передачу обобщенного сигнал «Неисправность» по ЛС на головное устройство (ЦБ или УКЛСиП(РП)) при использовании «Конвертера сухого контакта КСК» (далее – КСК).
УКЛСиП(С)220 может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ, формирующего команду «Пуск» подачей постоянного напряжения от 19 до 24 В.
Режим «Пуск»
По команде «Пуск» на клеммах «КУ» УКЛСиП(С)220 перекоммутирует контакты «НЗ» и «НР» (размыкает контакты «НЗ» – «О» и замыкает контакты «НР» – «О») и включает красный светодиод «Пуск».

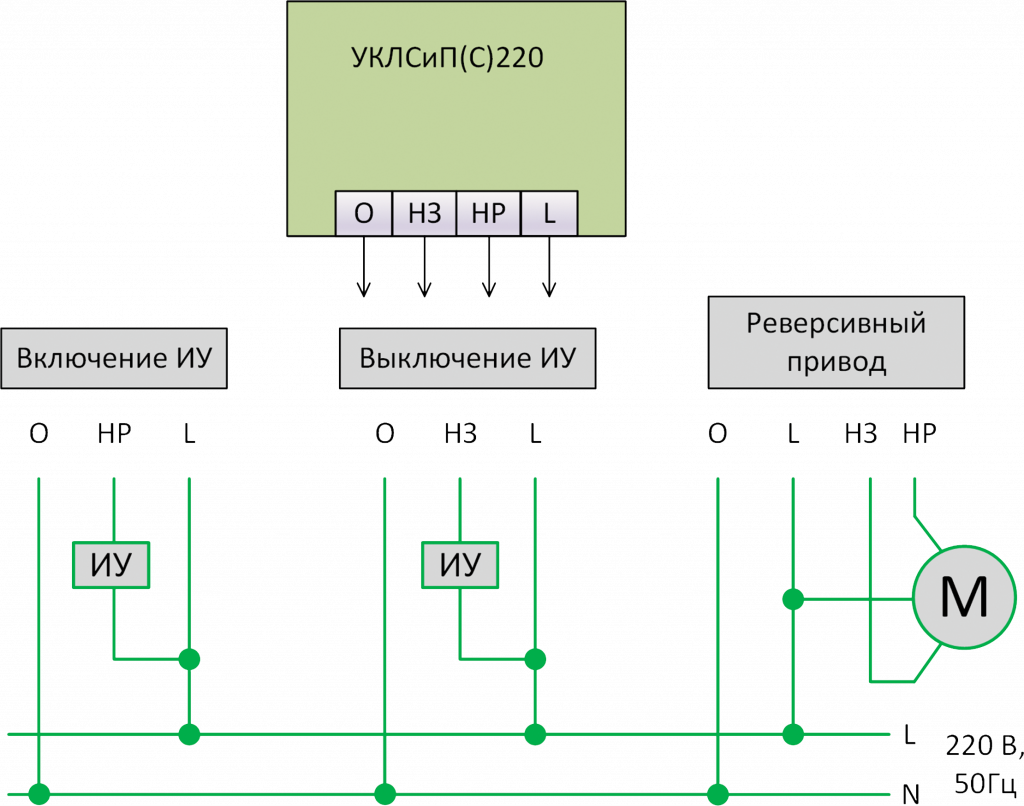

В зависимости от схемы подключения происходит одно из следующих действий:
• подача напряжения на отключенное ИУ;
• снятие напряжения с включенного ИУ;
• запуск реверсивного ИУ.
После снятия команды «Пуск» УКЛСиП(С)220 возвращается в исходное состояние, светодиод «Пуск» гаснет.
Режим «Неисправность»
УКЛСиП(С)220 осуществляет непрерывный контроль:
• цепей подключения ИУ (на обрыв);
• наличия напряжения линии питания ~220 В, 50 Гц.
При обнаружении обрыва контролируемых цепей или отсутствия напряжения питания УКЛСиП(С)220 переходит в режим «Неисправность».
В режиме «Неисправность» УКЛСиП(С)220:
• размыкает клеммы ЦВ;
• гасит индикатор «Норма».
ВНИМАНИЕ! УКЛСиП(С)220 не контролирует целостность линии, подключенной к клеммам «КУ» на обрыв и короткое замыкание. Контроль линии должно осуществлять головное устройство!
ВНИМАНИЕ! УКЛСиП(С)220 позволяет управлять и контролировать только одно ИУ!!!
ВНИМАНИЕ! Для управления реверсивными приводами BLE230 и его аналогами со встроенной схемой управления необходимо применять УКЛСиП(С)220Б
Основные технические характеристики УКЛСиП (С)220
|
Технические характеристики |
Значение |
|
Параметры управляемых исполнительных устройств (ИУ), не более: - напряжение питания - ток |
(187–242) В, 50 Гц 3 А |
|
Параметры внешнего пускового сигнала на клеммах «КУ»: напряжение ток, потребляемый в режиме «Пуск», не более |
19 –28 В 45 мА |
| Ток, потребляемый от сети 220 В (клеммы O и N), не более |
6 мА |
| Ток контроля цепей ИУ, не более | 1,2 мА |
|
Допустимая нагрузка на выход «ЦВ»: напряжение, не более ток, не более |
= 60 В 0,1 А |
| Степень защиты оболочки |
с верхней крышкой – IР30 без верхней крышкой – IР20 |
| Средний срок службы | 10 лет |
| Диапазон рабочих температур | от -5°С до + 55°С |
| Габаритные размеры, не более | 106х42х37 мм |
| Масса. не более | 0,15 кг |
| Высота установки над уровнем моря, не более 1000 м | 1000 м |

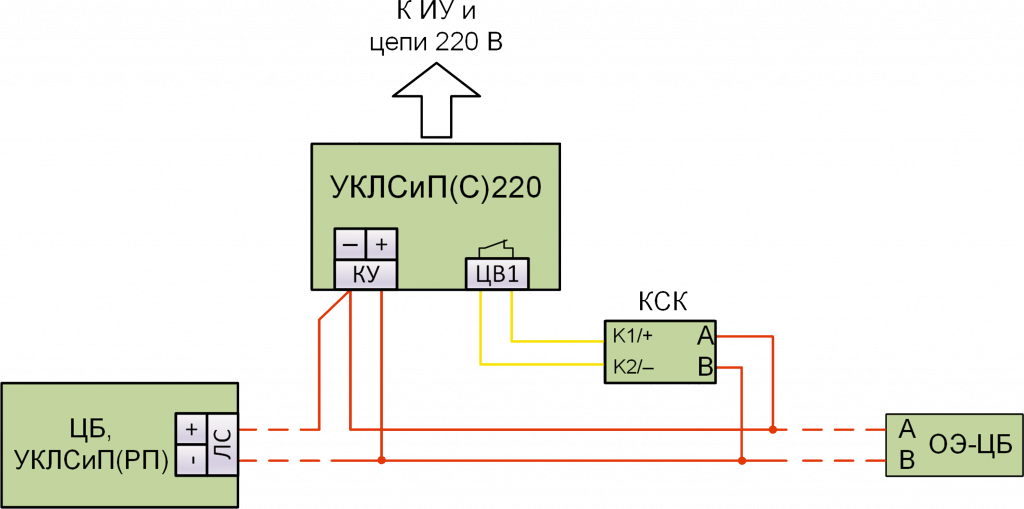

Схема подключения УКЛСиП(С)220 в линию связи ППУ «Гефест»
Контроль исправности ЛС (на обрыв) осуществляется прибором управления по наличию связи с оконечным элементом ОЭ-ЦБ. КСК на рисунке не является обязательным элементом. КСК применен для трансляции сигнала «Неисправность» (выход «ЦВ») на ЦБ или УКЛСиП(РП) по ЛС без прокладки от дельной проводной линии.
Управление устройствами с напряжением питания 220В УКЛСиП(С)220
Для управления реверсивными приводами BLE230 и его аналогами со встроенной схемой управления необходимо применять УКЛСиП(С)220Б
| Диапазон эксплуатационных температур | от –5 до +55°С |
| Масса, не более | 0,15 кг |
| Модель | УКЛСиП(РП) |
| Электропитание: напряжение | от 187 до 242 В, 50 Гц |
| Электропитание: ток, не более | 45 мА |
ППУ
Для управления независимым расцепителем (пускателем блокировки вентиляции) целесообразно применять самостоятельное устройство УКЛСиП (С)220В или УКЛСиП(С)220Б, входящее в состав ППУ «Гефест». Серийно это устройство выпускается для контроля кабельной линии, исправности входной электрической цепи объекта управления и управления нагрузками сети 220В (но по требованию заказчика может быть изготовлено изделие под другое напряжение: переменное 36 В, 110В или постоянное 24 В). Перестановкой джампера внутри устройства выбирается режим включения или отключения блокировки по сигналу пожар.
На одно устройство допускается подключение только одного объекта управления!
