ОГРАНИЧИТЕЛЬ ТОКА С ТЕПЛОВЫМ ВЗВОДОМ ОТТВ "ГЕФЕСТ"
Назначение:
• токовое ограничение в условиях повышения температуры (более 90°С) с функцией отключения нагрузки при возникновении КЗ
Особенности:
• срабатывание только в условиях повышенной температуры (при пожаре), одноразового действия;
• резистивное ограничение тока только после воздействия высокой температуры (порядка 90°С) с дальнейшим размыканием цепи;
• работа в сетях как постоянного, так и переменного тока;

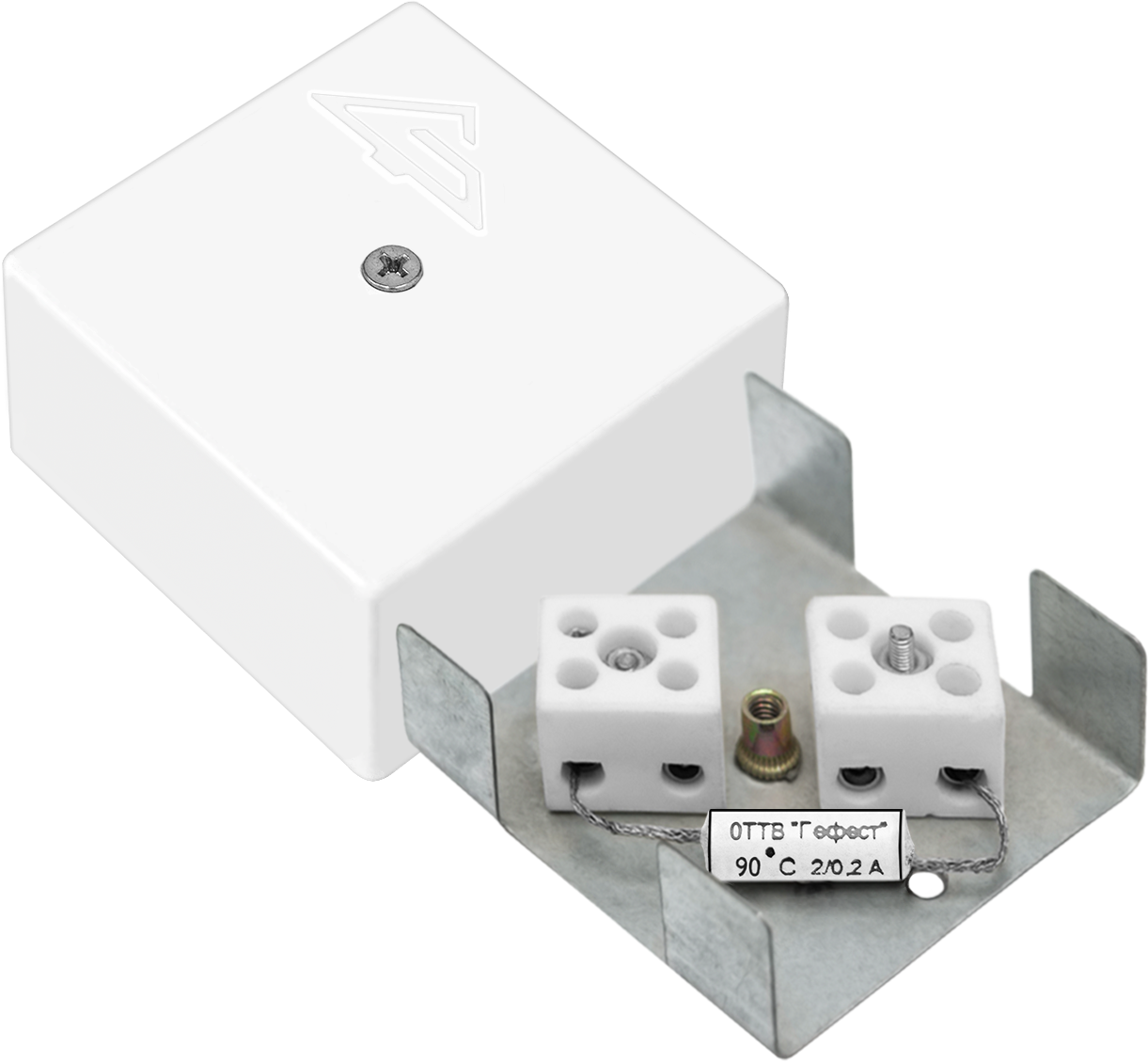

• поставляется как самостоятельно, так и в составе огнестойкой монтажной коробки;
• не предназначен для работы в качестве обычного электрического предохранителя!
При нормальном режиме работы ОТТВ представляет собой проводник с сопротивлением близким к нулю и не реагирует на превышение тока или короткое замыкание (КЗ).
Исполнительные устройства пожарной автоматики (оповещатели, таблички и т.д.), как правило, обладают существенно более низкой огнестойкостью, чем сама линия связи. В случае огневого/теплового воздействия на оповещатели велика вероятность возникновения короткого замыкания, что может привести к выходу из строя всей ЛС СОУЭ. При этом задачасамого оповещателя к этому моменту уже выполнена. Однако задача СОУЭ в целом не выполнена. Необходимо сохранить работоспособность остальной ЛС СОУЭ.
При повышении температуры окружающей среды свыше 90°С, происходит разрушение теплового мостика ОТТВ (его тепловой взвод), после чего ОТТВ работает как токоограничивающий резистор с максимальным значением тока, указанным на маркировке. В случае превышения максимально допустимого тока (короткое замыкание) резистор разрушается и электрическая цепь ОТТВ окончательно разрывается, обеспечивая сохранение работоспособности оставшейся ЛС СОУЭ.

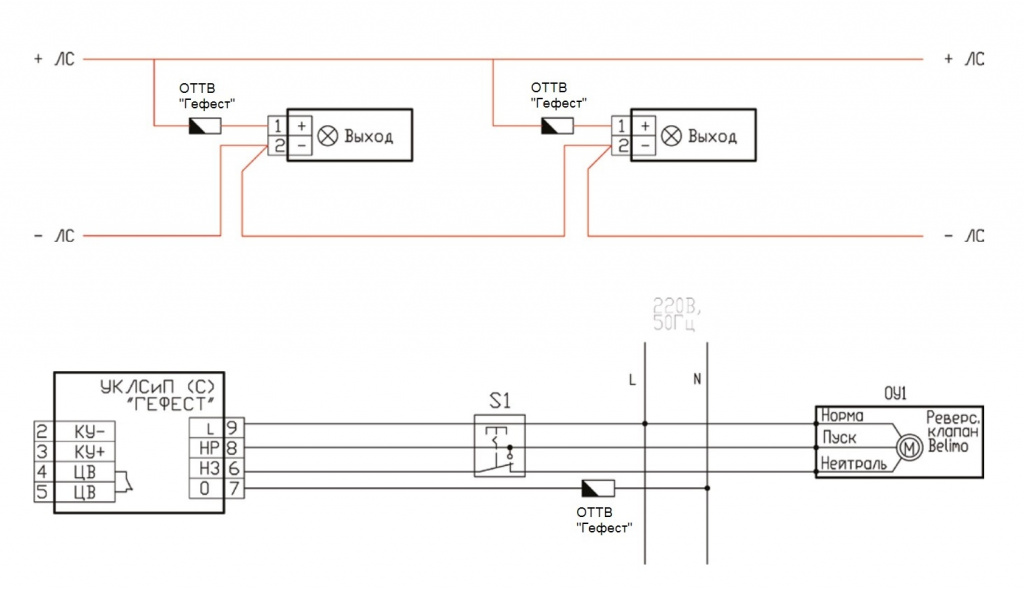

Схемы включения ОТТВ «Гефест»
Технические характеристики
|
Параметр |
Значение |
|
Максимально допустимое напряжением после полной сработки ОТТВ |
300 В |
|
Максимальный допустимый ток через ОТТВ: до теплового взвода после теплового взвода |
2 А 0,2 А |
|
Сопротивление между выводами ОТТВ: до теплового взвода, не более после теплового взвода после размыкания токоограничивающего резистора, не менее |
0,1 Ом 40±10 Ом 1,5 кОм |
| Номинальная температура срабатывания теплового взвода | 90±10о С |
|
Габаритные размеры: диаметр длина корпуса лина вывода |
6 мм 20 мм 30 мм |
|
Масса, не более |
5 г |
По специальному заказу возможна поставка ОТТВ с другими параметрами температуры срабатывания теплового взвода и тока срабатывания плавкой вставки.
ППУ
Федеральный закон №123-ФЗ требует обеспечения систем оповещения о пожаре (и некоторых других систем в течение времени, необходимого для полной эвакуации людей. Обычно это время в пределах 8-15 мин. При этом локальное воздействие температуры на систему оповещения может достигать 800 градусов Цельсия через 5 минут после возникновения очага пожара. Тем не менее, пожаростойкость системы и возможность ее функционирования во время пожара определяется по самому слабому звену. В случае применения огнестойкого кабеля и огнестойких коммутационных коробок слабым звеном остается светоуказатель, сирена или громкоговоритель, которые начнут разрушаться при температуре 150 градусов Цельсия и выше. Если в помещении, где активно развивается очаг горения, людей не может быть, то в смежных помещениях еще могут находиться люди, для которых и обеспечивается непрерывное оповещение. Тем не менее, расплавившийся оповещатель способен закоротить линию и оповещение прекратится во всех помещениях по данному направлению. Люди не только прекратят процесс эвакуации, но, возможно, некоторые и вернутся.
