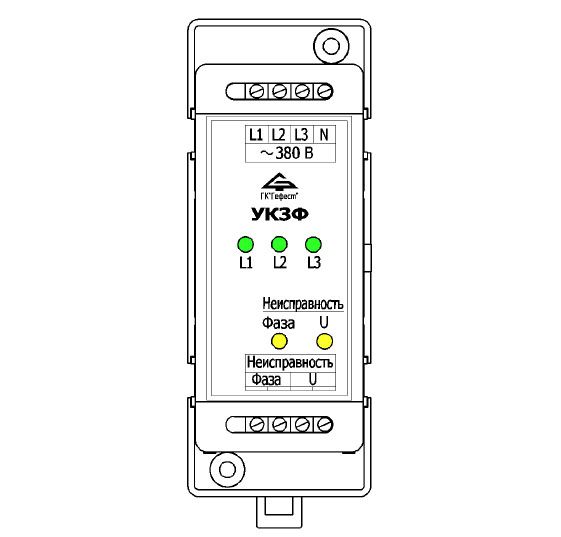

Устройство контроля трехфазной сети УК3Ф
УК3Ф предназначен для автоматического контроля состояния внешнего источника питания (сети) 220/380 В (50 Гц).
УК3Ф осуществляет контроль:
-
величины напряжения в каждой из фаз сети;
-
порядок следования фаз сети.
УК3Ф обеспечивает:
• формирование сигнала «Неисправность» в виде размыкания нормально замкнутых контактов оптореле «U» при сниженном напряжении в любой фазе сети ниже заданного порога;
• формирование сигнала «Неисправность» в виде размыкания нормально замкнутых контактов оптореле «Фаза» при нарушении порядка следования фаз сети.
Технические характеристики
Характеристика |
Значение |
Фазное напряжение сети питания (3 фазы): - номинальное
- допустимое |
~230 В до 253 В |
Заданные пороги контролируемого напряжения: переход в состояние «Неисправность», не более переход в дежурный режим, не менее |
198 В 205 В |
Собственное токопотребление по каждой фазе, не более |
3,5 мА
|
Параметры контактов оптореле (клеммы «U» и «Фаза») максимальное постоянное напряжение
максимальный коммутируемый ток |
60 В 0,1 А |
Степень защиты оболочки | IР20 |
Условия эксплуатации диапазон рабочих температур относительная влажность воздуха (при +40°С) |
от –30 до +55°С 93 % |
Габаритные размеры, не более | 109х42х37 мм |
Максимальное напряжение | 60 В |
Максимальный ток | 0,1 А |
Масса, не более | 0,15 кг |
Номинальное значение напряжения питания | номинальное ~230 В, допустимое до 253 В |
Температура эксплуатации | –30 до +55°С |
