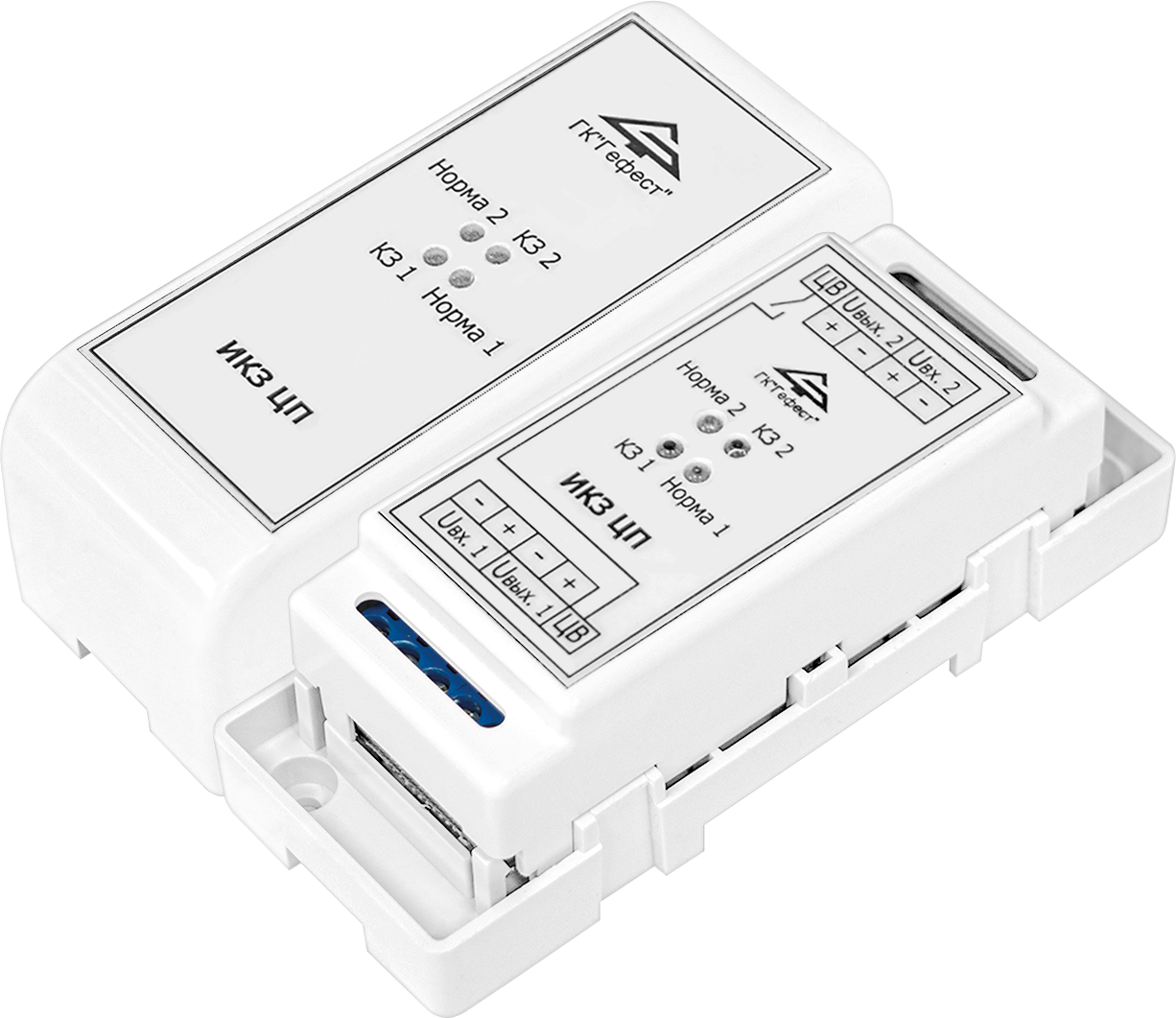

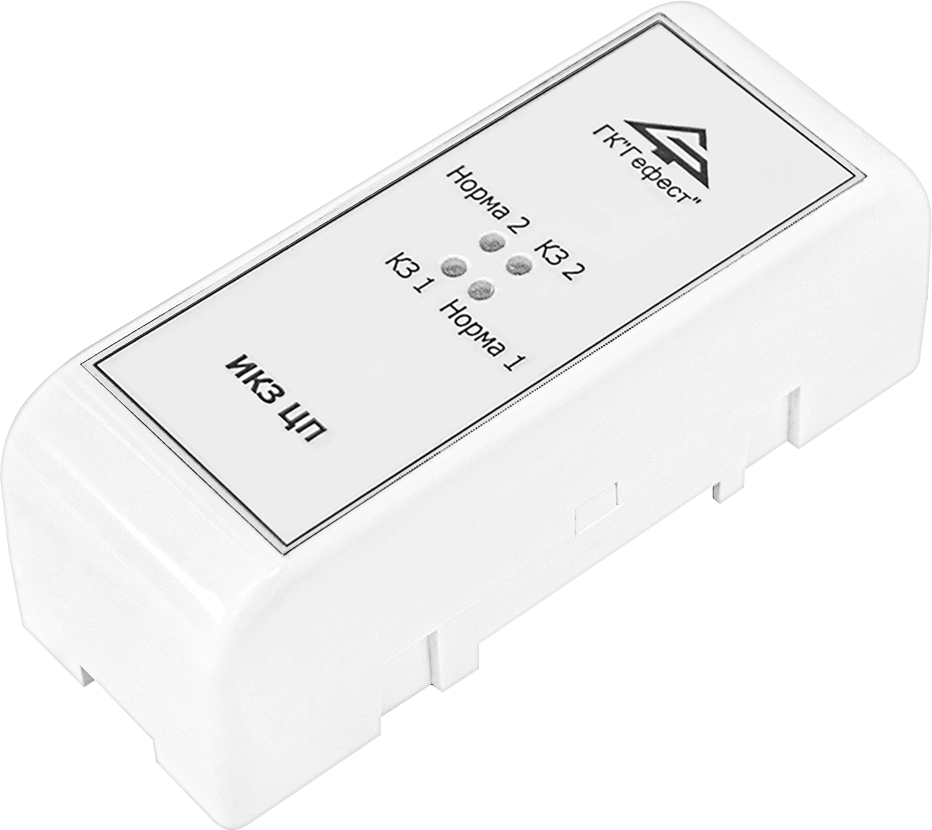

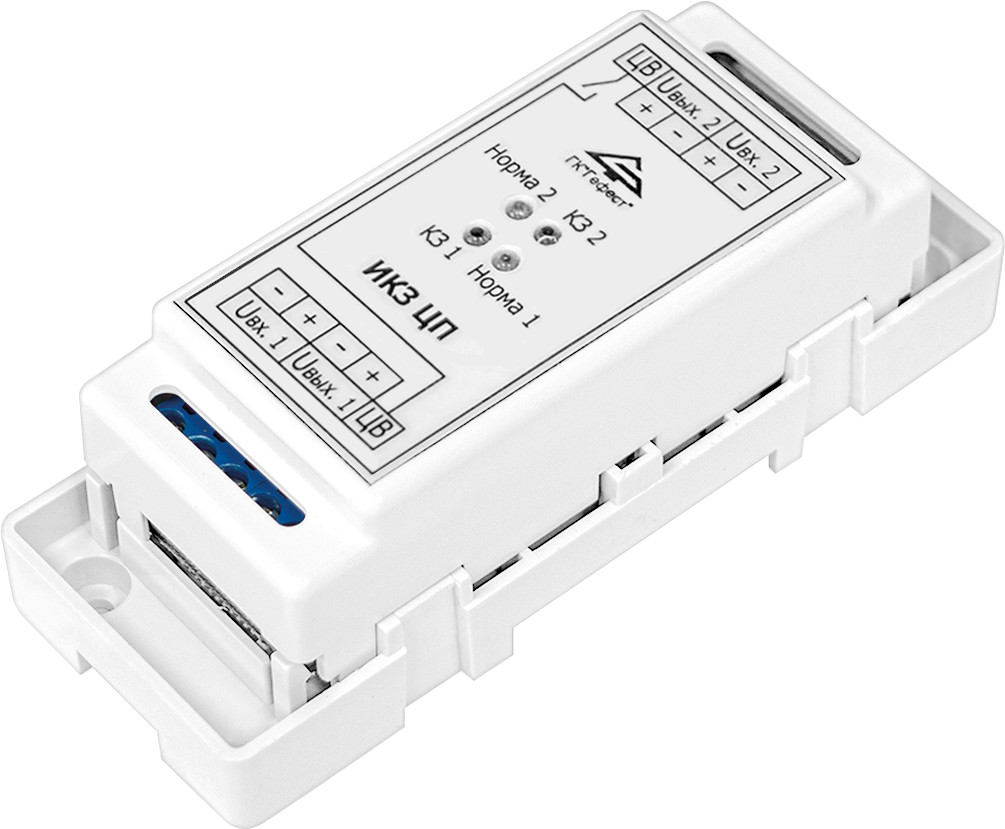

Изолятор короткого замыкания цепей питания ИКЗЦП
ИКЗЦП предназначен для защиты источников питания 24В постоянного тока от короткого замыкания в нагрузке.
ИКЗЦП изолирует источник питания от короткозамкнутой цепи. При восстановлении цепи (снятие короткого замыкания) ИКЗЦП автоматически коммутирует питание на нагрузку.
В случае если на одном из входов ИКЗЦП отсутствует напряжение, или на выходе ИКЗЦП обнаружена перегрузка или короткое замыкание, формируется сигнал «Неисправность», в виде размыкания нормально замкнутых контактов (клеммы «ЦВ»).
ИКЗЦП может быть использован в составе ППУ «Гефест», или как самостоятельное изделие. ИКЗЦП имеет два отдельных идентичных канала. Ко входам каналов ИКЗЦП подключаются отдельные источники питания или один общий.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение постоянного тока, коммутируемое с входа ИКЗЦП на выход: - минимально допустимое значение - максимально допустимое значение |
9 В 30 В |
| Величина тока, потребляемого ИКЗЦП от источника питания (по каждому каналу), не более | 5 мА |
| Максимальный ток выхода, не более | 2,7 А |
|
Максимальные коммутируемые напряжение и ток цепи, соединенной с клеммами «ЦВ»: переменное напряжение ток 150 мА; постоянное напряжение ток 150 мА |
60 В 150 мА 100 В 150 мА |
|
Напряжение постоянного тока, коммутируемое с входа ИКЗЦП на выход: минимально допустимое значение максимально допустимое значение |
9 В 30 В |
|
Величина тока, потребляемого ИКЗЦП от источника питания - не более |
5 мА (по каждому каналу) |
|
Максимальный ток выхода, не более |
2,7 А |
|
Максимальные коммутируемые напряжение и ток цепи, соединенной с клеммами «ЦВ»: в дежурном режиме в режиме «Пуск» |
60 В, ток 150 мА 100 В, ток 150 мА |
|
Сопротивление замкнутой цепи «ЦВ» - не более |
8 Ом |

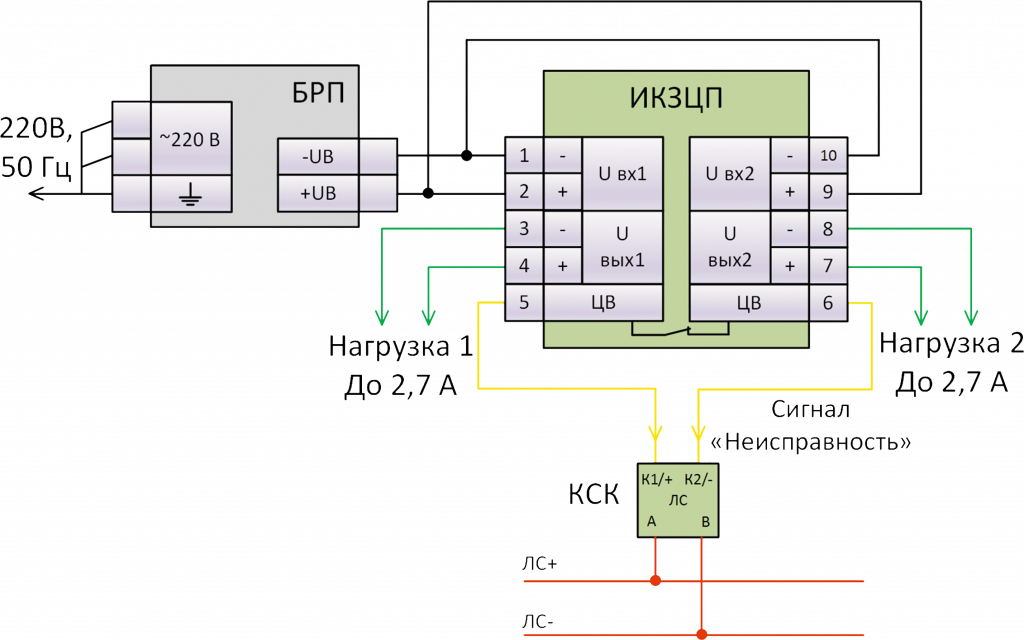

Схема подключения двух каналов нагрузки от одного источника питания

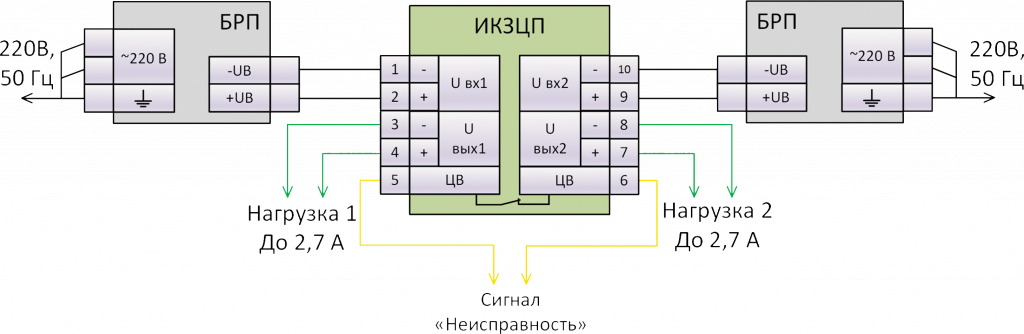

Схема подключения двух каналов нагрузки от разных источников питания

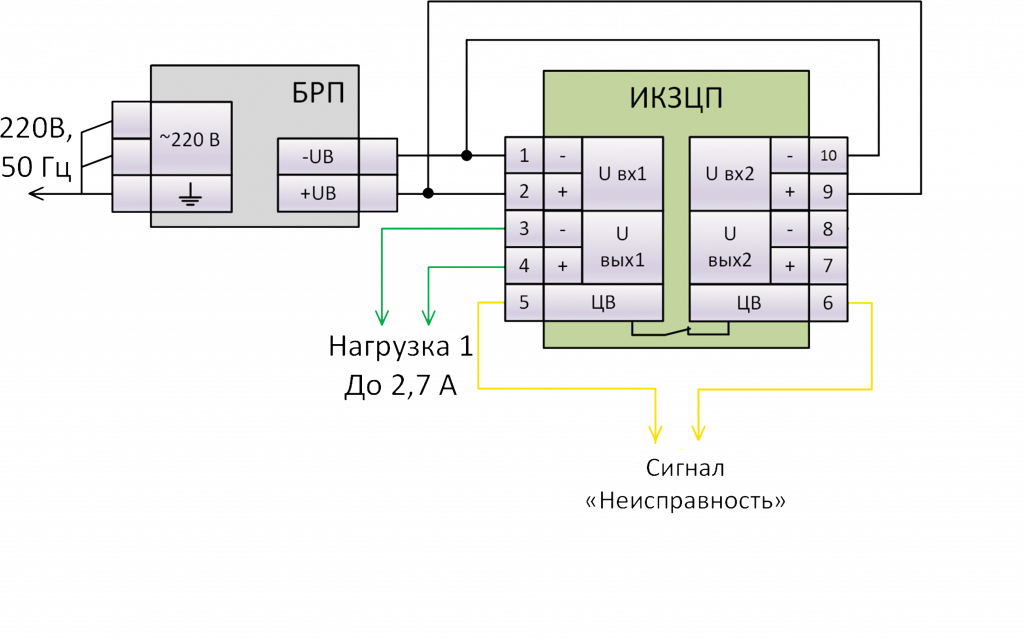

Схема подключения одного канала нагрузки и одного источника питания
При использовании выхода «ЦВ» питание должно быть подано на оба входа
| Диапазон эксплуатационных температур | -10 °С до + 55 °С |
| Максимальный ток | выхода, не более 2,7 А |
| Максимальный ток в цепи нагрузки | 150 мА |
| Масса, не более | 0,15 кг |
| Модель | ИКЗЦП |
| Сопротивление замкнутой цепи «ЦВ» | не более 8 Ом |
| Степень защиты | с установленной верхней крышкой - IР30; со снятой верхней крышкой - IР20 |
| Ток, потребляемый от сети | не более 5 мА (по каждому каналу) |
| Электропитание: ток, не более | 2,7 А (максимальный ток выхода) |
ППУ
По требованию п.п. 5.2.1.7., 5.2.1.8 ГОСТ Р 53325 современные источники электропитания должны иметь автоматическую самовосстанавливающую защиту от короткого замыкания, и короткое замыкание в цепи питание систем оповещения не должно влиять на работу системы. Тем не менее, на практике возможны как минимум две неприятные ситуации:
1.) Блок питания защищен не электронным, а плавким предохранителем.
В этом случая короткое замыкания в цепи питания систем оповещения вызывает протекание импульсного тока короткого замыкания (до 80А) и предохранитель в блоке питания сгорает. В результате проверки система оповещения и все, что было подключено к данному блоку питания, выключается на неопределенный срок.
2.) Блок питания защищен электронным предохранителем, но обеспечивает питание одновременно систем оповещения и приемно-контрольного прибора.
В этом случае короткое замыкание в цепи питания систем оповещения вызывает срабатывание электронной защиты блока питания, напряжение в линии снимается на время короткого замыкания, но одновременно с этим отключается и приемно-контрольный прибор, который должен был зафиксировать неисправность в системе.
Любая из ситуаций может не понравиться проверяющему (инспектору), что повлечет за собой неприятности, в том числе и финансового плана.
Для исключения таких ситуаций целесообразно применять изолятор короткого замыкания цепей питания (ИКЗ ЦП). Он позволяет разделить выход блока питания на две независимые цепи, одна из которых обеспечивает питанием приемно-контрольный прибор, вторая – непосредственно систему оповещения. ИКЗ ЦП по каждому каналу обеспечивает электронную защиту от короткого замыкания мгновенного действия. В случае короткого замыкания в цепи питания оповещения даже плавкий предохранитель не успевает «сгореть», при этом аварийное направление отсекается независимым каналом ИКЗ ЦП, второе независимое направление обеспечивает в это время бесперебойную работу приемно-контрольного прибора.
