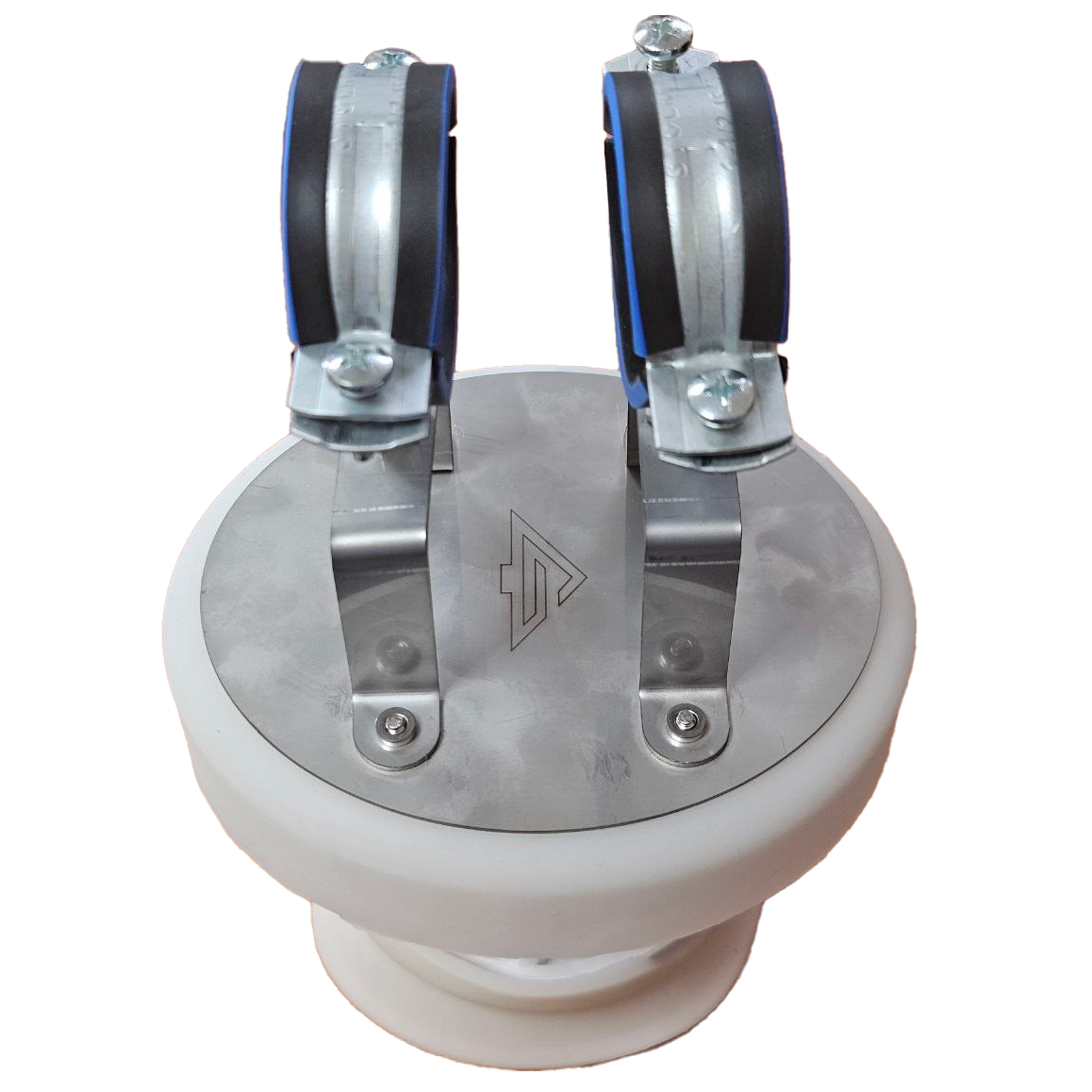

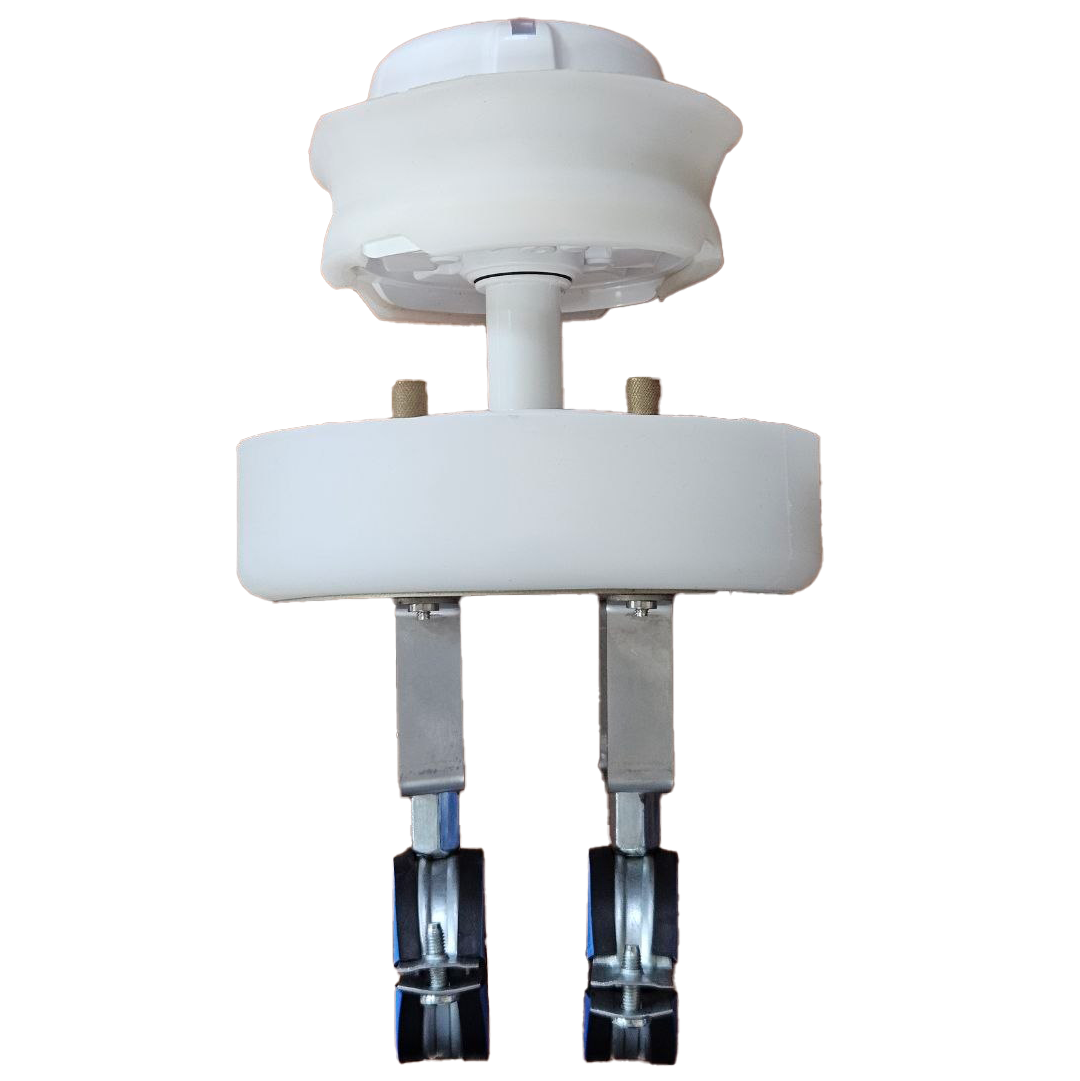

Монтажное приспособление для монтажа извещателя пожарного пламени на трубопровод МП-ИПП предназначено для крепления извещателей пожарных пламени ИПП-СИ-* серии «Гефест» непосредственно к трубопроводу пожаротушения, чтобы обеспечить необходимую близость к спринклерному оросителю (распылителю) с контролем пуска и принудительным электропуском).
При правильной установке оно обеспечивает устойчивое положение извещателя, ориентацию в пространстве и защиту от попадания брызг, а также капель огнетушащих веществ.
Диаметр трубопровода, к которому крепится приспособление, нужно определять при заказе.
Технические характеристики
Таблица 1
|
Техническая характеристика |
Значение |
|
Габаритные размеры (в сборе с ИПП-СИ), не более высота длина х ширина |
270 мм * 160 х 135 мм |
|
Масса, не более |
0,6 кг |
|
Степень защиты, обеспечиваемая оболочкой |
IP43 |
|
Диаметр трубопровода, к которому крепится |
32-36, 47-52 мм ** |
** — определяется при заказе.
Комплект поставки

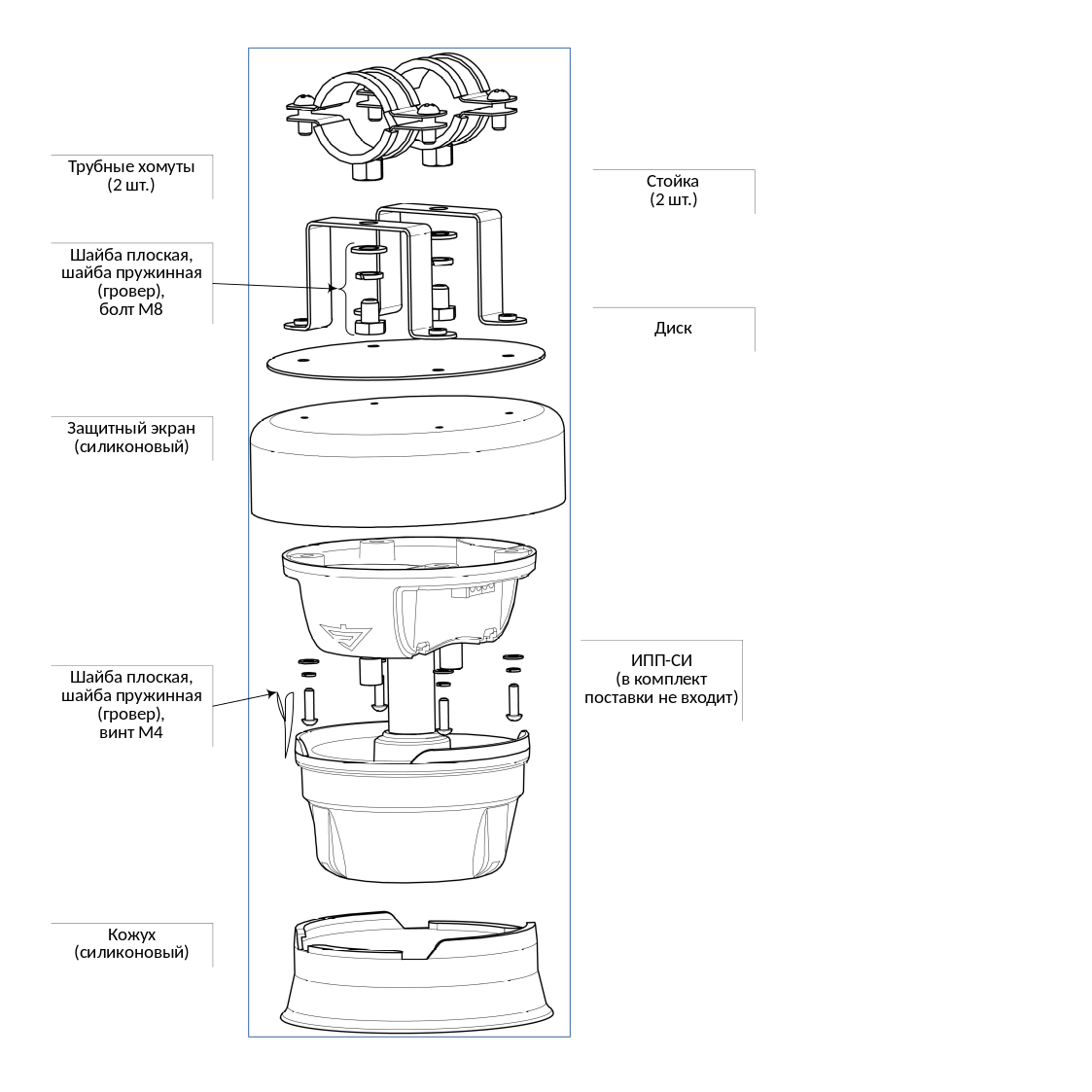

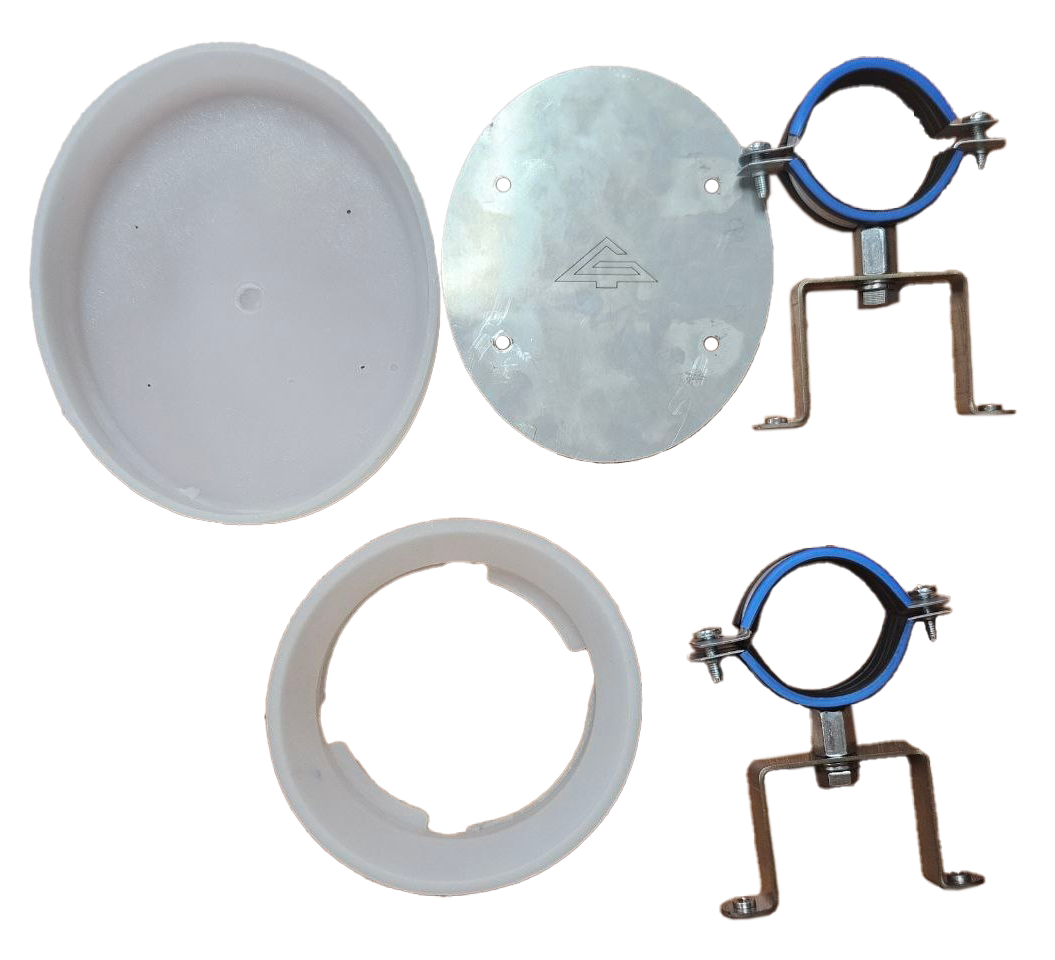

Монтажное приспособление поставляется в разобранном виде. Комплект поставки приведен в таблице ниже.Таблица 2
|
Наименование |
Кол-во |
|
Защитный экран (силиконовый) |
1 шт. |
|
Кожух (силиконовый) |
1 шт. |
|
Диск |
1 шт. |
|
Стойка |
2 шт. |
|
Трубный хомут с резиновой прокладкой (размер определяется |
2 шт. |
|
Болт M8 |
2 шт. |
|
Шайба плоская |
|
|
Шайба пружинная (гровер) |
|
|
Винт M4 |
4 шт. |
|
Шайба плоская |
|
|
Шайба пружинная (гровер) |
