Спринклеры ТРВ с принудительным пуском исполнение СЭ. Монтажное положение вверх.
Пожаротушение тонкораспылённой водой основано на ликвидации очага возгорания каплями воды с эффективным диаметром не более 150 мкм.
Обозначение:
СЭBS0-ПНо(д)0,045-R1/2.P57(68,79,93).B2-"Аква-Гефест" - СЭНазначение:
Спринклерные распылители ТРВ «Аква-Гефест» с коэффициентом производительности К = 0,045 предназначены для защиты помещений по степени опасности развития пожара: 1.
Используются в автоматических установках водяного пожаротушения с целью:
• тушения пожаров классов А и В по ГОСТ 27331-87;
• в помещениях и производствах, относящихся к 1, 2, 3, 4.1, 4.2, 5 и 6 группам в соответствии с Приложением А СП 485.131150.2020;
• в пространствах за фальшпотолками и фальшполами;
• охлаждения технологического оборудования и строительных конструкций;
• создания водяных завес.
Сертификация:
Сертификат соответствия требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

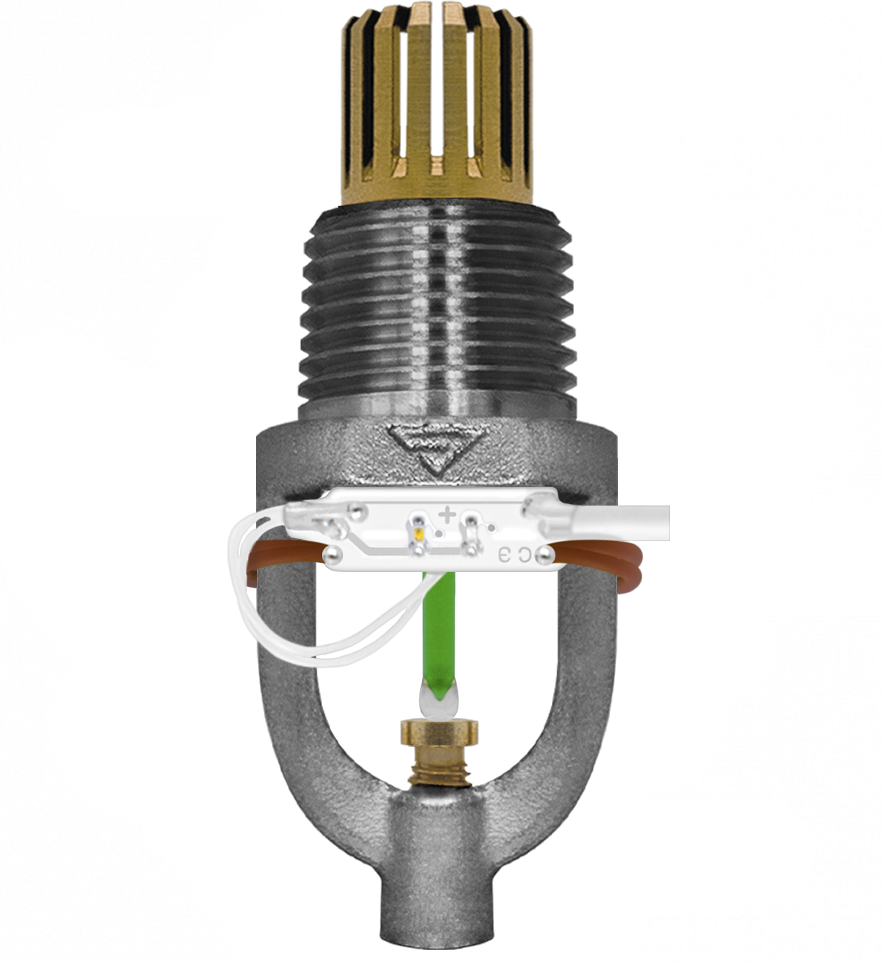

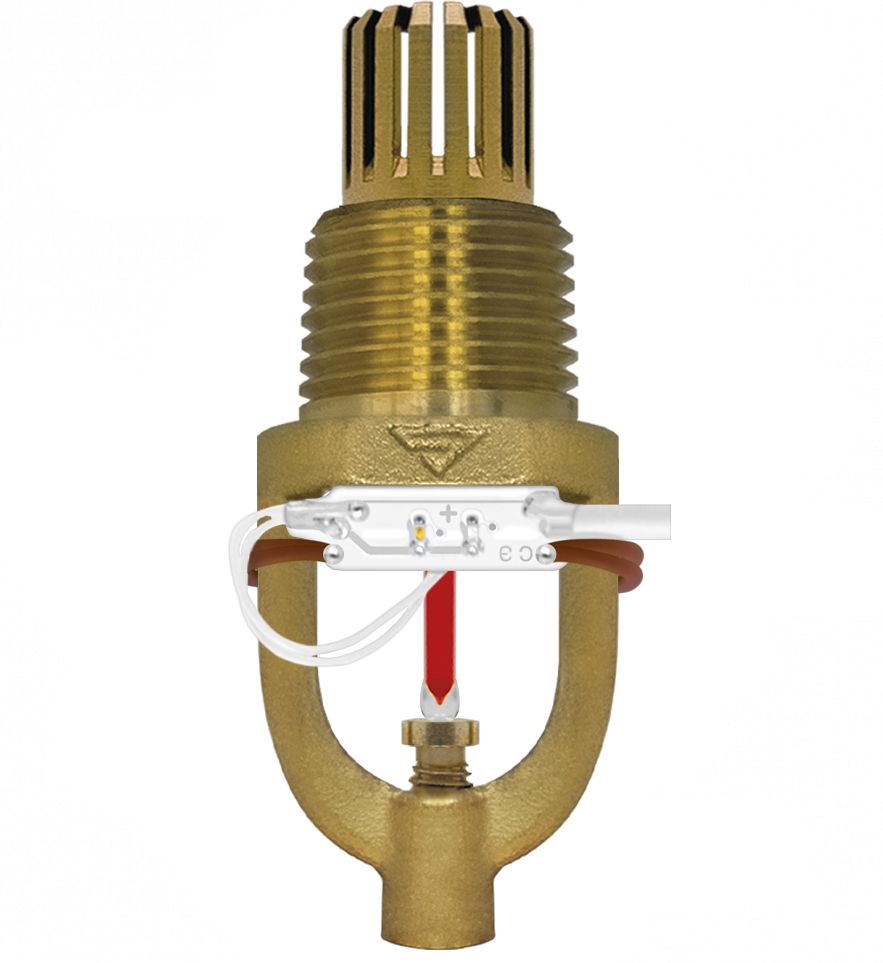

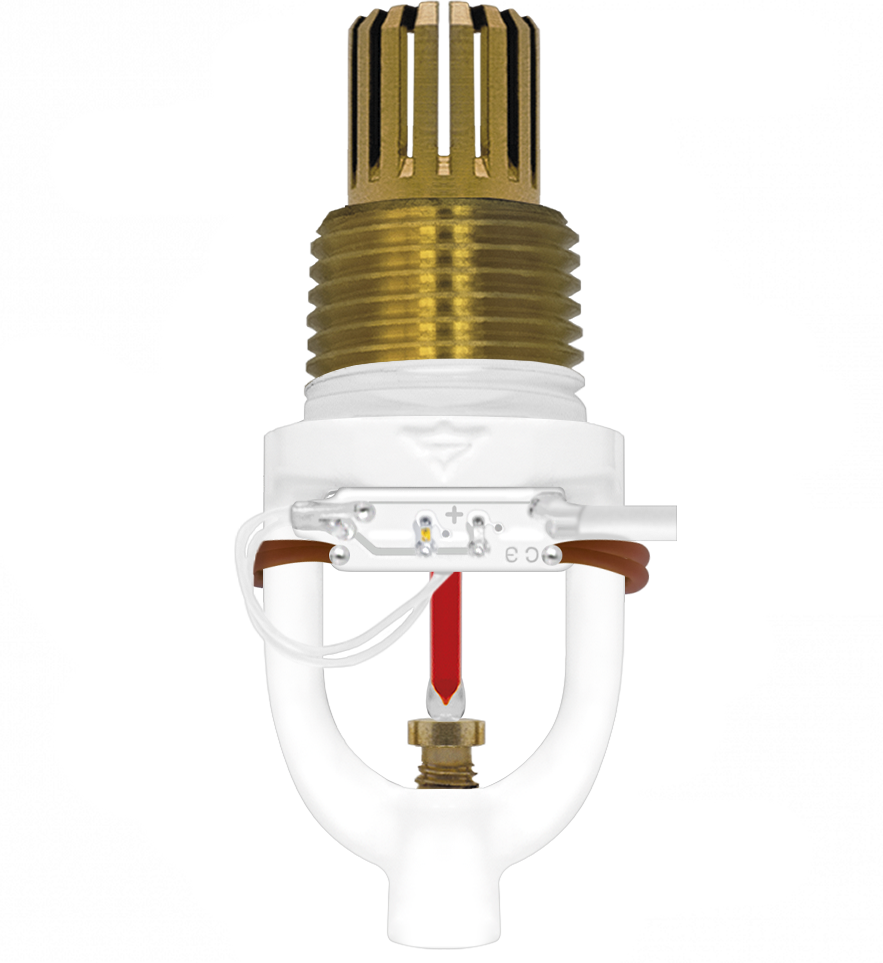

Цвет - без покрытия (бронза), с покрытием (никель, белый).
Проектные параметры
| Макс. расстояние между распылителями | 3 м |
| Защищаемая площадь | 9 м2 |
| Макс. высота установки распылителей | 20 м |
| Расход воды для помещений 1 группы | ≥4 л/с |
Технические характеристики
| Коэффициент производительности | 0,045 |
| Диаметр выходного отверстия | 4 мм |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
| Диаметр колбы спринклера | 3 мм |
| Рабочее давление | 0,5-1,7 МПа |
| Средний арифметический диаметр капель в потоке | не более 150 мкм |
| Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Присоединительная резьба | 1/2 дюйма |
| Габаритные размеры | 68х28 мм |
| Масса распылителя | 0,096 кг |
График зависимости интенсивности орошения от давления на площади 9м2, защищаемой одним распылителем тонкораспылённой воды установкой вниз с высоты 2,5 м
График зависимости интенсивности орошения от давления на площади 9м2, защищаемой группой распылителей тонкораспылённой воды (два и более) с высоты 2,5 м

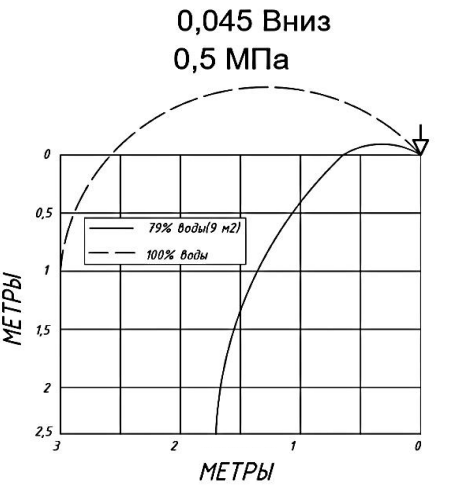

Эпюра интенсивности орошения для распылителей тонкораспылённой воды с коэффициентом производительности К = 0,045 установкой вниз
Высота установки распылителей 2,5м.
| Коэффициент производительности | 0,045 |
| Макс. расстояние между распылителями | 3 м |
| Габаритные размеры | 68х28 мм |
| Диаметр выходного отверстия | 4 мм |
| Диаметр колбы спринклера | 3 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 9 м2 |
| К-фактор, GPM/PSI (LPM/bar) | 0,6 (8,5) |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Макс. высота установки | 20 м |
| Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
| Масса распылителя | 0,096 |
| Направление ОТВ | Вниз |
| Присоединительная резьба | 1/2 дюйма |
| Рабочее давление | 0,5-1,7 МПа |
| Средний арифметический диаметр капель в потоке | не более 150 мкм |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
Оросители "Аква-Гефест"
Обычный спринклер имеет большую инерционность, медленного прогревается и срабатывает, как правило, только при значительном очаге пожара. Чем выше он установлен, тем меньше его эффективность. На высотах, например, 12 м и выше, срабатывание спринклера может наступить, когда очаг возгорания уже превысил зону орошения данного спринклера. При больших высотах - 20 м и выше, срабатывании спринклера может не произойти и после полного сгорания пожарной нагрузки.
Управляемый спринклер позволяет исключить данные недостатки, сохраняя основную функцию спринклера, как успешного средства пожаротушения, применяемого более 100 лет. Управляемый спринклер, с учетом высокого уровня развития систем контроля и управления, успешно сочетает в себе как функцию динамически формируемой дренчерной секции (может включиться залпом при угрозе быстрого развития пожара, обеспечивает формирование водяных завес и зон орошения стекол, дверей, конструкций), так и успешно может работать адресно по обнаруженной цели. Совместное применение управляемых оросителей с извещателями пламени, телевизионными системами и т.д. позволяют «замочить» поджигателя в любой точке защищаемого пространства, до момента поджога. В полной мере преимущества управляемых оросителей в нашей стране не оценено, но Европейские страны и Америка проявляют живой интерес к данному изделию.
Конструкция нагревателя разработана таким образом, что работа спринклера в обычном режиме не нарушается. Конструкция нагревателя и сопутствующих элементов постоянно совершенствуются. Реальная инерционность и ее соответствие национальным стандартам подтверждается результатами сертификационных испытаний.
Возможна организация Группового статического пуска управляемых оросителей от стороннего ППУ. Для реализации данного решения Вам потребуется УК-Д(06)СЭ и специальные оросители или распылители предназначенные для совместной работы с УК-Д.
