СЭВS0-ПНо(д)0,02 – М20х1,5/Р57(68, 93).В3-«GЕ19»-«Аква-Гефест»
Монтажное положение вниз.
Общее описание

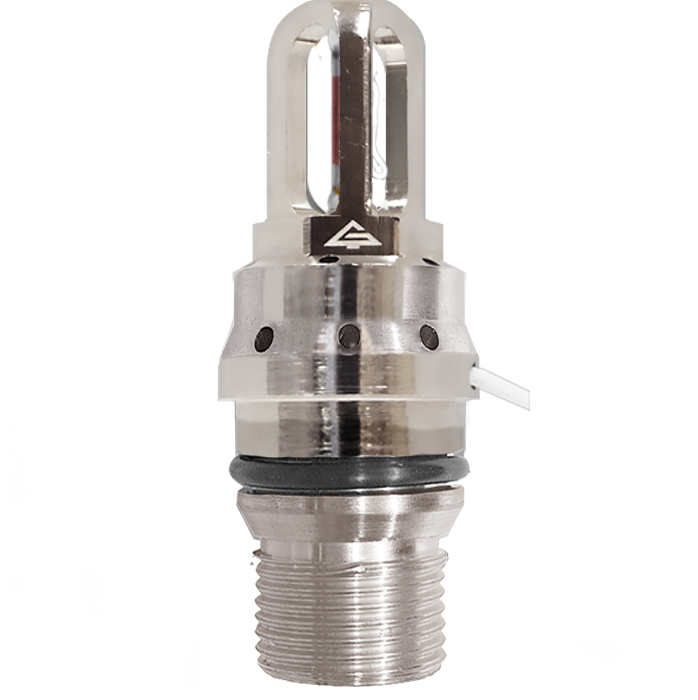

Спринклерные оросители «Аква-Гефест» с электропуском и контролем. Выпускаются с колбой быстрого реагирования диаметром 3 мм.
Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Назначение:
Распылители «Аква-Гефест» высокого давления с электропуском и контролем предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления с принудительным пуском - АУВП ТРВ ВД «Гефест» - ПП.
Сертификация
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.
Обозначение
|
Монтажное положение: вниз |
|
|
Спринклер |
СЭВS0-ПНо(д)0,02 – М20х1,5/Р57(68, 93).В3-«GЕ19»-«Аква-Гефест» |
Технические характеристики
| Параметр | Значение |
| Коэффициент производительности | 0,02 |
| Диаметр ячейки фильтра, мм | 0,13 |
| Диапазон рабочего давления, МПа | 8-12 |
| Температура срабатывания |
57°С, 68°С, 93°С |
| Максимальная высота установки GS11(3,5,7,9) угол 120°, м | 3 |
|
Максимальная защищаемая площадь GS11(3,5,7,9) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 |
| Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 |
| Коэффициент тепловой инерционности не более, (м·с) ½ | 40 |
| Присоединительная резьба | М20х1,5 |
| Габаритные размеры не более, мм | 70х30 |
| Масса распылителя не более, кг | 0,13 |
| Напряжение в дежурном режиме не менее, В | 5 |
| Допустимый импульсный ток контроля не более, мА | 5 |
| Длительность импульса тока при скважности не менее 8 не более, с | 1 |
| Сопротивление изоляции не менее, МОм |
20 |
Условные обозначения для схемы подключения распылителей с контролем пуска к ППКП
| ППКП | Прибор привемно-контрольный пожарный |
| R1 | Резисторы номиналом 150 Ом |
| К |
Электрический контакт нормально замкнутый (токопроводящий слой металла, нанесённый на рабочую часть колбы стеклянной термочувствительной с припаянными проводниками) |
| K и R1 | Электрические принципиальные схемы замещения теплового замка |
| Коэффициент производительности | 0,02 |
| Габаритные размеры | 70х30 мм |
| Диаметр колбы спринклера | 3 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 12 м2 |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Макс. высота установки | 3 м |
| Масса распылителя | 0,13 кг |
| Направление ОТВ | Вниз |
| Присоединительная резьба | М20х1,5 |
| Рабочее давление | 8-12 МПа |
| Температура срабатывания спринклера | 57°С, 68°С , 93°С |
Оросители "Аква-Гефест"
Обычный спринклер имеет большую инерционность, медленного прогревается и срабатывает, как правило, только при значительном очаге пожара. Чем выше он установлен, тем меньше его эффективность. На высотах, например, 12 м и выше, срабатывание спринклера может наступить, когда очаг возгорания уже превысил зону орошения данного спринклера. При больших высотах - 20 м и выше, срабатывании спринклера может не произойти и после полного сгорания пожарной нагрузки.
Управляемый спринклер позволяет исключить данные недостатки, сохраняя основную функцию спринклера, как успешного средства пожаротушения, применяемого более 100 лет. Управляемый спринклер, с учетом высокого уровня развития систем контроля и управления, успешно сочетает в себе как функцию динамически формируемой дренчерной секции (может включиться залпом при угрозе быстрого развития пожара, обеспечивает формирование водяных завес и зон орошения стекол, дверей, конструкций), так и успешно может работать адресно по обнаруженной цели. Совместное применение управляемых оросителей с извещателями пламени, телевизионными системами и т.д. позволяют «замочить» поджигателя в любой точке защищаемого пространства, до момента поджога. В полной мере преимущества управляемых оросителей в нашей стране не оценено, но Европейские страны и Америка проявляют живой интерес к данному изделию.
Конструкция нагревателя разработана таким образом, что работа спринклера в обычном режиме не нарушается. Конструкция нагревателя и сопутствующих элементов постоянно совершенствуются. Реальная инерционность и ее соответствие национальным стандартам подтверждается результатами сертификационных испытаний.
Возможна организация Группового статического пуска управляемых оросителей от стороннего ППУ. Для реализации данного решения Вам потребуется УК-Д(06)СЭ и специальные оросители или распылители предназначенные для совместной работы с УК-Д.
