ОРОСИТЕЛЬ ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ СПЕЦИАЛЬНЫЙ «АКВА-ГЕФЕСТ» К=1,91/362/25
Обозначение
ДУS0-РВо1,91-R1. В2-«Аква-Гефест»
Ороситель дренчерный повышенной производительности водяной и пенный специальный предназначен для разбрызгивания огнетушащего вещества: воды, водяных растворов и пены низкой кратности из водного раствора пенообразователя (концентрации 1, 3, 6 %) и распределения его по защищаемой площади с целью тушения очагов пожара или их локализации.
Спринклерные и дренчерные оросители повышенной производительности «ОСПП» изготавливаются в исполнении для установки как розеткой вниз, так и розеткой вверх.
По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 2 по ГОСТ 15150 с предельным значением температуры воздуха от минус 50 до плюс 45°С.
Сертификация
Оросители повышенной производительности сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Проектные параметры
| Защищаемая площадь при высоте установки оросителя над орошаемой поверхностью 2,5 м, не менее | 9,6 м2 |
Технические характеристики
| Коэффициент производительности | 1,91 |
| Диаметр выходного отверстия | 24 мм |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
|
Рабочее давление Для воды: Для пены: |
0,1–1,0 Па 0,15–1,0 |
| Коэффициент тепловой инерционности, не более | ≤ 32 (м·с)1/2 |
|
Интенсивность орошения при высоте установки оросителя над орошаемой поверхностью 2,5 м и давлении 0,1 (0,3) МПа для воды и 0,15(0,3) МПа для пены, дм3 /с·м2 , не менее Положение розеткой вниз: -вода -пена |
0,60 (1,00) 0,77 (1,00) |
| Присоединительная резьба | R1 |

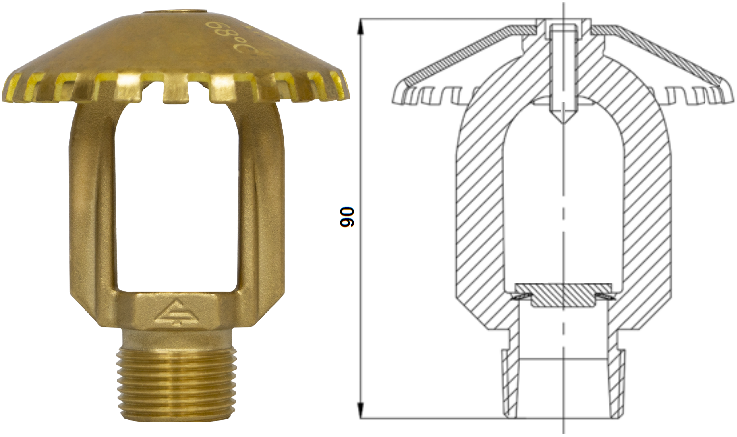

| Габаритные размеры, не более | 90 х 75 |
| Масса распылителя | 0,3 кг |
| К – фактор, GPM/PSI (LPM/bar) |
25 (363) |
|
Наименование параметров |
Значение | |||
| Монтажное положение | Н вниз | В вверх | ||
|
Диапазон рабочего давления, МПа Вода: Пена: |
0,1–1,0 0 15–1,0 |
|||
|
Защищаемая площадь при высоте установки 2,5 м, м2, не менее |
9,6 |
|||
|
Коэффициент производительности , дм3 / (с×10×МПам0,5) |
1,91 | |||
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа, дм3/с•м2, не менее: | 0,48 | 0,60 | ||
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа, дм3/с•м2, не менее: | 0,90 | 1,00 | ||
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,15 МПа, дм3/с•м2, не менее: | 0,50 | 0,80 | ||
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,3 МПа, дм3/с•м2, не менее: | 0,90 | 1,00 | ||
| Габаритные размеры, мм, не более | 90х55 | 90х75 | ||
| К – фактор, GPM/PSI (LPM/bar) | 25,0 (362) | |||
| Присоединительная резьба | R1 | |||
|
Номинальная температура срабатывания спринклерных оросителей, °С |
57±3, 68±3, 79±3, 93±3 |
|||
|
Коэффициент тепловой инерционности с колбой 3 мм , (м·с) ½, не более |
50 | |||
| Масса, кг, не более |
0,22 |
|||
График зависимости интенсивности орошения от давления для оросителей специальных повышенной производительности положением установки вверх
для высоты 2,5 на защищаемой площади 9,6 м2
Эпюры интенсивности орошения для оросителей повышенной производительности с коэффициентом производительности К=1,91/362/25,0 положением установки вверх
| Коэффициент производительности | 1,91 |
| Габаритные размеры | 90х75 мм |
| Диаметр выходного отверстия | 24 мм |
| Дренчер или спринклер | Дренчер |
| Защищаемая площадь | 9,6 м2 |
| К-фактор, GPM/PSI (LPM/bar) | 25 (362) |
| Коэффициент тепловой инерционности | 32 (м*с) 1/2 |
| Масса распылителя | 0,3 кг |
| Направление ОТВ | Вверх |
| Присоединительная резьба | R 1 |
