.png "Оповещатель пожарный световой IP66")
Оповещатели пожарные световые «Ирида-Гефест» серия P с корпусом из нержавеющей или оцинкованной стали, имеют степень защиты корпуса IP44 или IP66.
Особенности:
• изображение сформировано на светодиодной матрице. Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.
- контрастное восприятие информации в условиях прямой засветки до 10 000 лк (солнечный день);
- невоспринимаемы в выключенном состоянии, что однозначно информирует о режиме работы оповещателя.
• активация оповещения (включение) путем подачи напряжения питания определенной полярности;
• возможно мигающее исполнение с частотой мигания от 0,5 до 2 Гц;
• диапазон рабочих температур от минус 40°С (исполнение "Север" – от минус 60°С);
• возможность размещение любых пиктограмм, знаков безопасности или текста на любом языке;
• подключение оповещателей обеспечивает разрыв контролируемой линии оповещения (формирование сигнала «Неисправность» на ППУ) при изъятии оповещателя;
• применение ограничителя тока с тепловым взводом и керамических клемм. Возникновение неисправности в оповещателе (в результате теплового воздействия при пожаре) не оказывает влияние на работоспособность других оповещателей, подключенных к данным проводным линиям (требования п. 6.2.1.17 ГОСТ Р 53325-2012 и п. 5.1.24 ГОСТ 34699-2020);
• корпус из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL) или из нержавеющей стали (в том числе для исполнения "Север");
• при установке на улице необходимо использовать козырек.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. РА01.В.67032/23. Срок действия - по 06.02.2028.
Таблица 1. Технические характеристики
| Исполнение | Р |
| Номинальное значение напряжения питания, В | 24 |
| Допустимый диапазон изменения напряжения питания, В |
от 12 В (U мин) до 30 В (U макс) |
|
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
100* |
| Контрастное восприятие при максимальной освещенности, лк |
до 10 000 |
|
Диапазон эксплуатационных температур - стандартное исполнение - исполнение «Север» |
от –40 до + 55°С от –60 до + 55°С |
| Степень защиты оболочки, по ГОСТ 14254-2015 | IP 44, IP 66 |
|
Габаритные размеры ** / масса, не более, мм/кг - «1х8» - «2х5» - «2х8» - «2х10» |
300х80х40 / 1,0 300х150х40 / 1,2 350х150х40 / 1,5 425х150х40 / 2,1 |
Способы отображения информации (Таблица 2):
Р – информация сформирована на светодиодной матрице. Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.
Таблица 2. Способы отображения информации
| Способ выполнения надписей и рисунков | Обозначение |
| Светодиодный экран односторонний | Р |
| Светодиодный экран односторонний повышенной яркости | SP |
|
Трафаретный односторонний (с подсветкой) |
T |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 3. Цвета, используемые в оповещателях, и обозначения цветов.
| Цвет | Обозначение цвета |
|
Белый |
Бел. |
| Зеленый | Зел. |
| Красный | Кр. |
| Синий | Син. |
| Желтый | Желт. |
| Черный | Черн. |
| Оранжевый | Оранж. |
Пример подключения оповещателей в линию оповещения прибора управления
Таблица. Оповещатели световые серии Р IP 44 и IP66 1х8 (300х80х40 мм)
| Наименование | Оповещатели световые серии Р IP44 |
| Надпись "Выход" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Е22-1х8-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Надпись "Выход" серия Р мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Р-Е22-Бел/Зел-1х8-IP44-миг ТУ 4371-104-50021527-2011 |
|
Надпись "Газ" серия Р |
Оповещатель пожарный световой "Ирида-Гефест"-Р-Т23-1х8-Кр/Бел-IP44 ТУ 4371-104-50021527-2011 |
| Надпись "Загазованность" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Т15-1х8-Кр/Бел-IP44 ТУ 4371-104-50021527-2011 |
| Надпись "Пожар" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Т14-1х8-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |
| Оповещатели световые серии Р IP66 | |

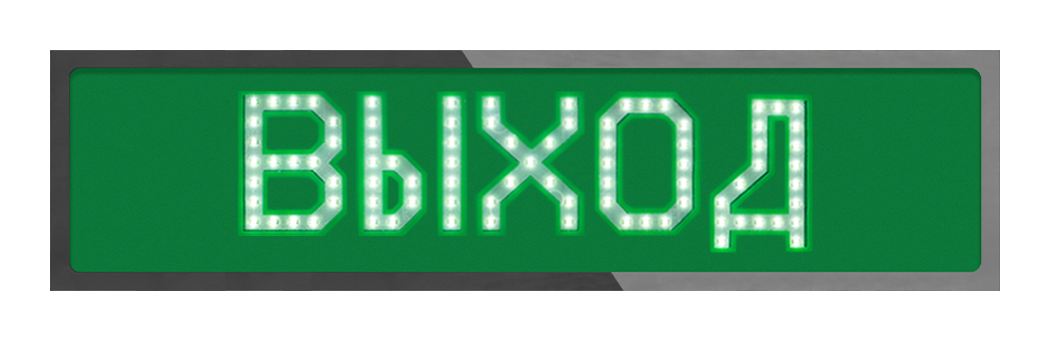

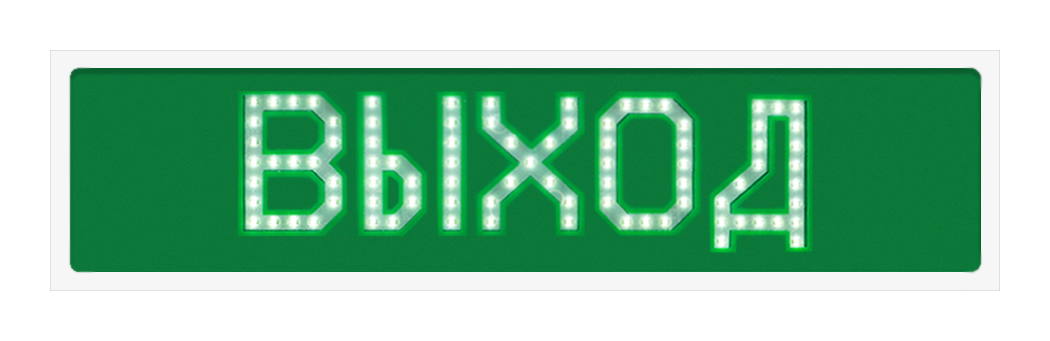

| Надпись "Выход" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Е22-1х8-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Надпись "Выход" серия Р мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Р-Е22-Бел/Зел-1х8-IP66-миг ТУ 4371-104-50021527-2011 |
| Надпись "Газ" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Т23-1х8-Кр/Бел-IP66 ТУ 4371-104-50021527-2011 |
| Надпись "Загазованность" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Т15-1х8-Кр/Бел-IP66 ТУ 4371-104-50021527-2011 |
| Надпись "Пожар" серия Р | Оповещатель пожарный световой "Ирида-Гефест"-Р-Т14-1х8-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
| Габаритные размеры | 300х80х40 мм |
| Диапазон эксплуатационных температур | от –40 до + 55°С |
| Допустимый диапазон изменения напряжения питания | от 12 В (U мин) до 30 В (U макс) |
| Исполнение | P |
| Контрастное восприятие при максимальной освещенности | до 10000 лк |
| Масса | 1,0 кг |
| Материал корпуса | крашеная листовая или нержавеющая сталь |
| Номинальное значение напряжения питания | 24 В |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP44 или IP66 |
| Типоразмер | 1x8 |
| Ток потребления | 100 мА по каждому входу управления |
| Условный типоразмер | 1х8 |
| Частота в режиме мигания | от 0,5 до 2 Гц. |
