Коробки монтажные взрывозащищённые КМ-В предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений). Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.

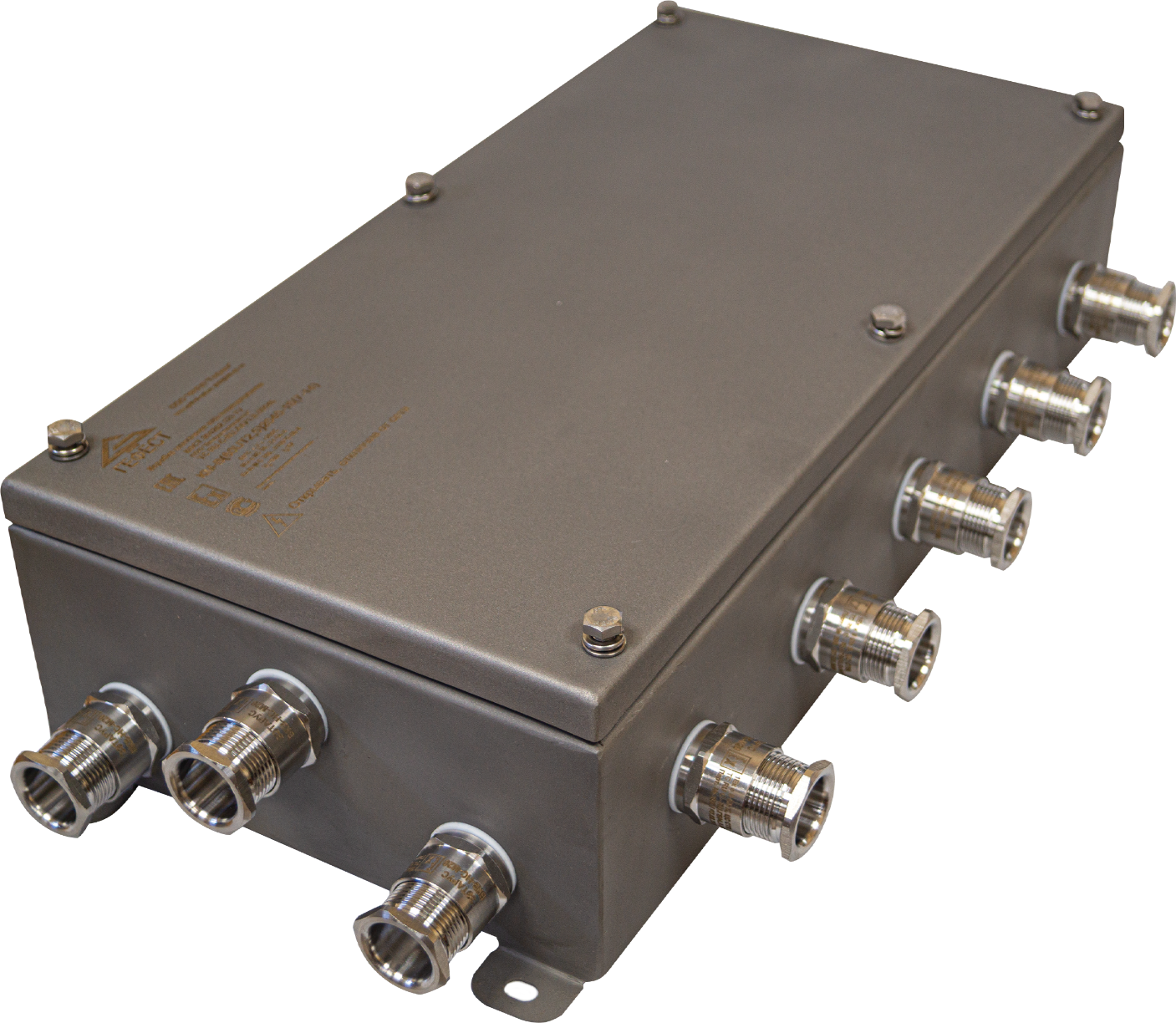

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.. Крышка корпуса герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

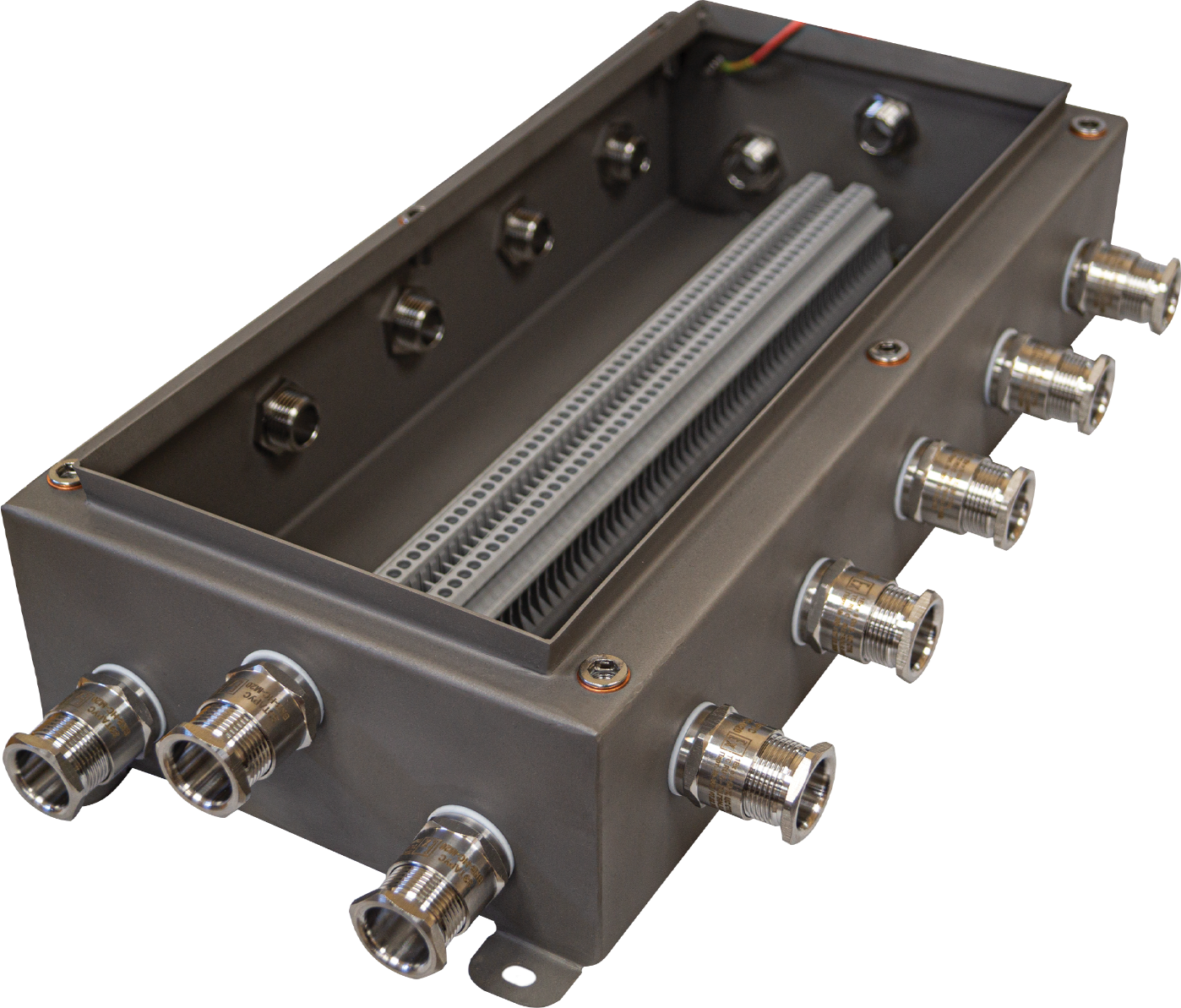

Коробки КМ-В поставляются с Ex-клеммами, закреплёнными на DIN-рейке. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм. По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе.
ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки с различными характеристиками.
Для заказа взрывозащищенных коробок "Гефест" необходимо заполнить "Опросный лист", указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел техподдержки :8 (812) 600-69-11 в тональном режиме 4.
"Опросный лист" (Скачать файл Word)
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
ТУ КФСТ.301262.123.
Технические характеристики
Степень защиты: IP66.
охранение работоспособности в условиях пожара по ГОСТ Р 53316.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6...Т4 Gb X.
Ех tb IIIC Т80°С...Т1300 C Db X.
1Ех e IIС Т6...Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В. Максимальное напряжение для цепей «е»: 600 В.
Масса коробок с типоразмером корпуса 2040 не более 4,9 кг.

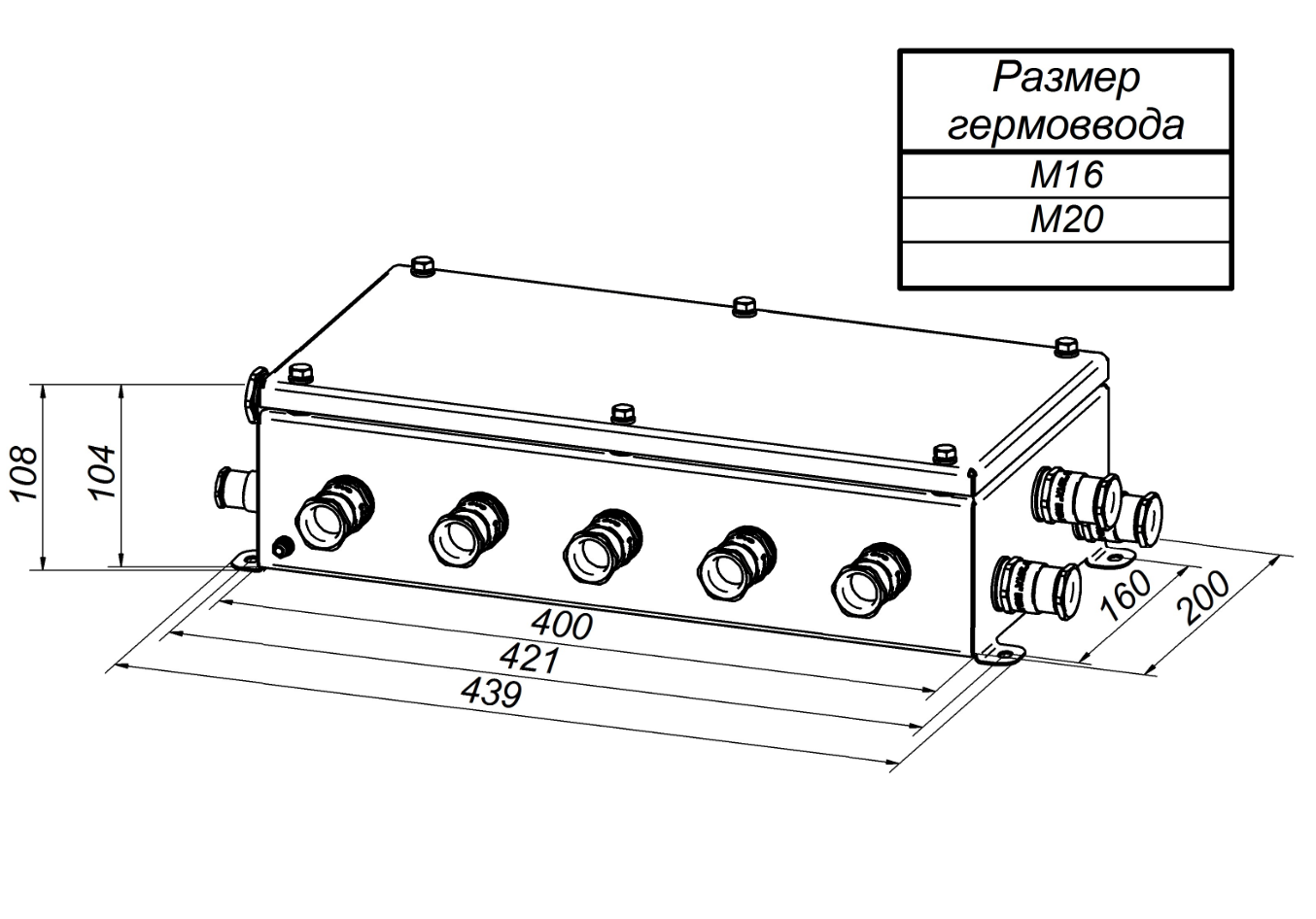

| Габаритные размеры, мм | Обозначение | Диаметр кабеля, мм | Размер кабельного ввода |
Кол-во вводов мах |
Схема расположения кабельных вводов |
|
200х400х104 |
2040 |
7-14 |
М20 |
16 |
|
Зависимость типоразмера коробок и максимального количества клемм
|
Типоразмер корпуса |
Тип клеммы* | Номинальное сечение, мм2 | Номинальный ток, А | Макс. Количество клемм |
| 2040 | UT2,5 | 2,5 | 24 | 60 |
| UT4 | 4 | 32 | 51 | |
| UT6 | 6 | 41 | 38 | |
| UT10 | 10 | 57 |
31 |

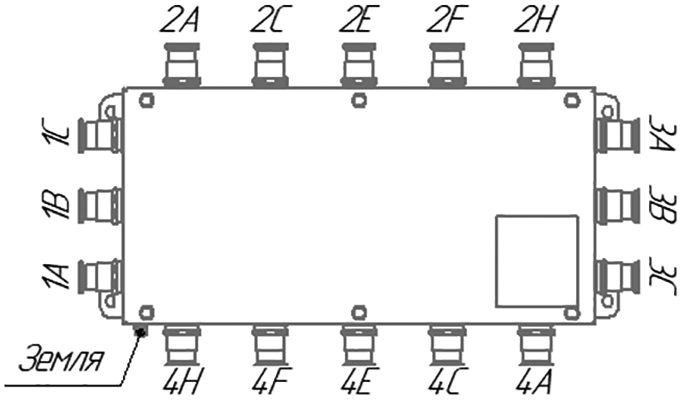

Схема расположения кабельных вводов
| Габаритный размер | 200х400х104 мм |
| Диапазон диаметров присоединяемого кабеля | 7-14 мм |
| Кабельные вводы | М20 мм |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 |
| Кол-во вводов, до | 16 |
| Кол-во контактов | до 60 |
| Максимальное напряжение | для цепей «i»: 550 В, для цепей «е»: 600 В |
| Масса | 4,9 кг |
| Степень защиты | IP66 |
| Температура эксплуатации | -60ºС≤Ta≤ +70ºС |
| Условный размер | 2020 |
