Коробки монтажные взрывозащищённые КМ-В предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений). Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.

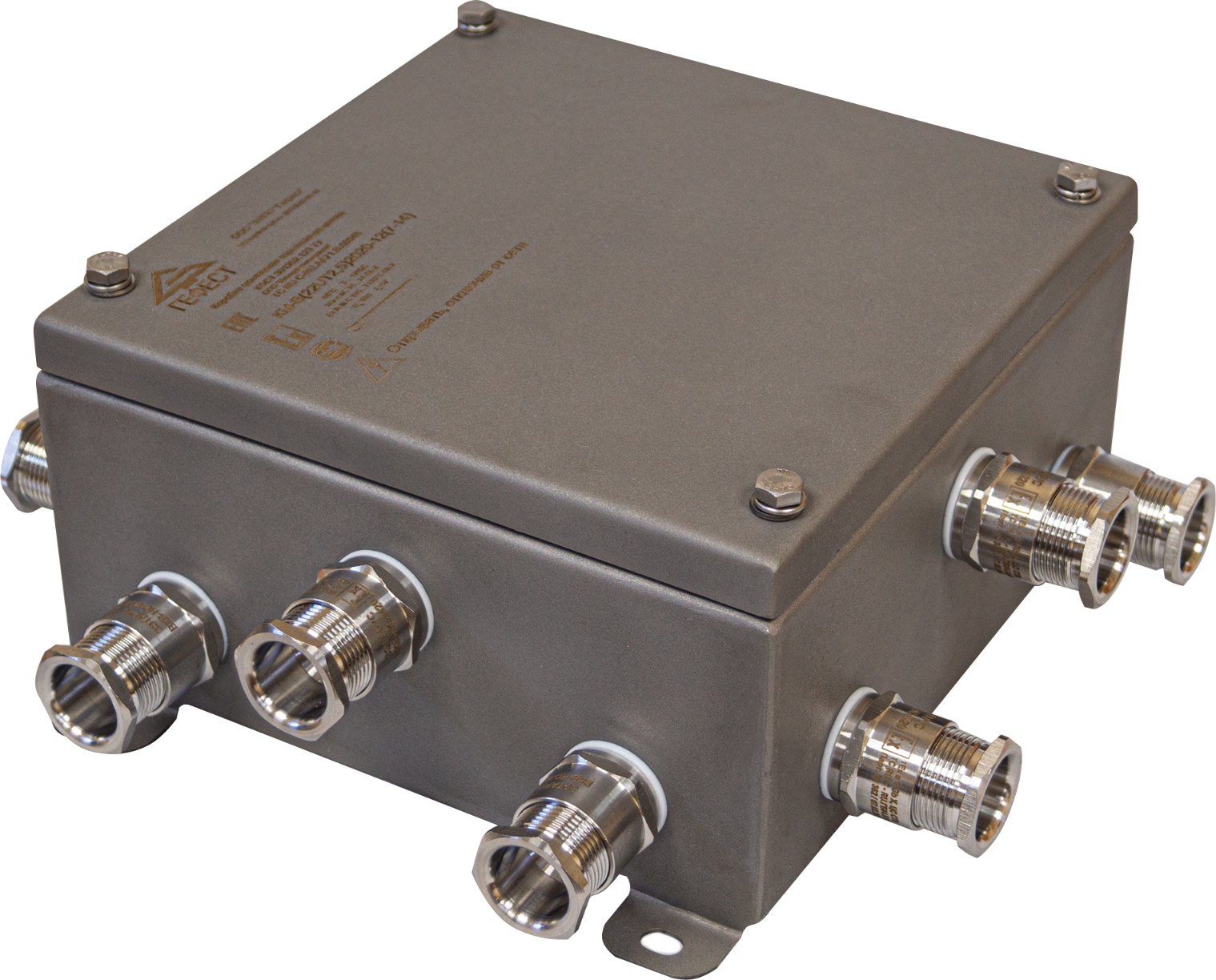

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.. Крышка корпуса герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

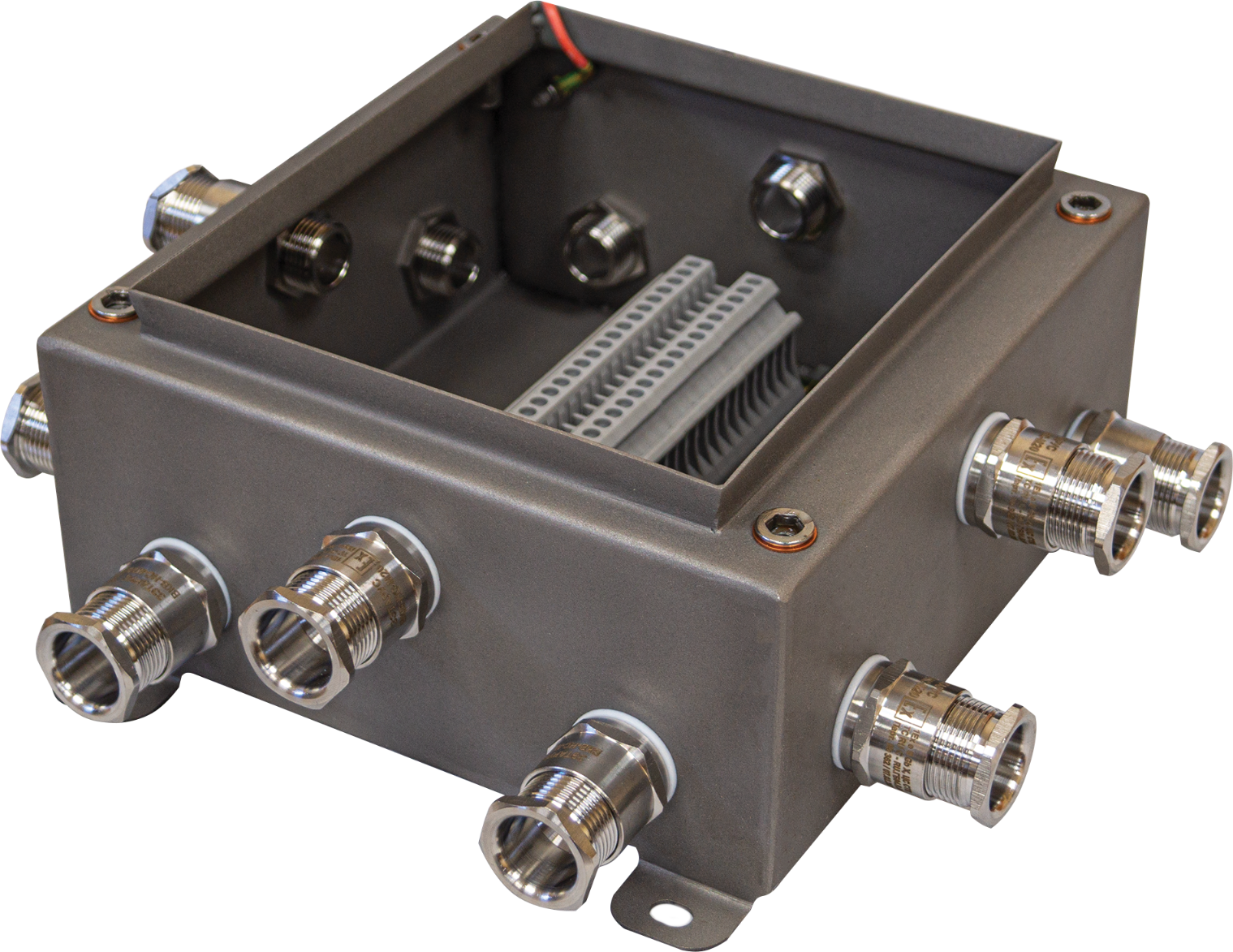

Коробки КМ-В поставляются с Ex-клеммами, закреплёнными на DIN-рейке. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм. По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе.
ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки с различными характеристиками.
Для заказа взрывозащищенных коробок "Гефест" необходимо заполнить "Опросный лист", указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел техподдержки :8 (812) 600-69-11 в тональном режиме 4.
"Опросный лист" (Скачать файл Word)
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
ТУ КФСТ.301262.123.
Технические характеристики
Характеристики ТУ КФСТ.301262.123.
Степень защиты: IP66.
охранение работоспособности в условиях пожара по ГОСТ Р 53316.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6...Т4 Gb X.
Ех tb IIIC Т80°С...Т1300 C Db X.
1Ех e IIС Т6...Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В. Максимальное напряжение для цепей «е»: 600 В.
Масса коробок с типоразмером корпуса 2020 не более 2,8 кг.

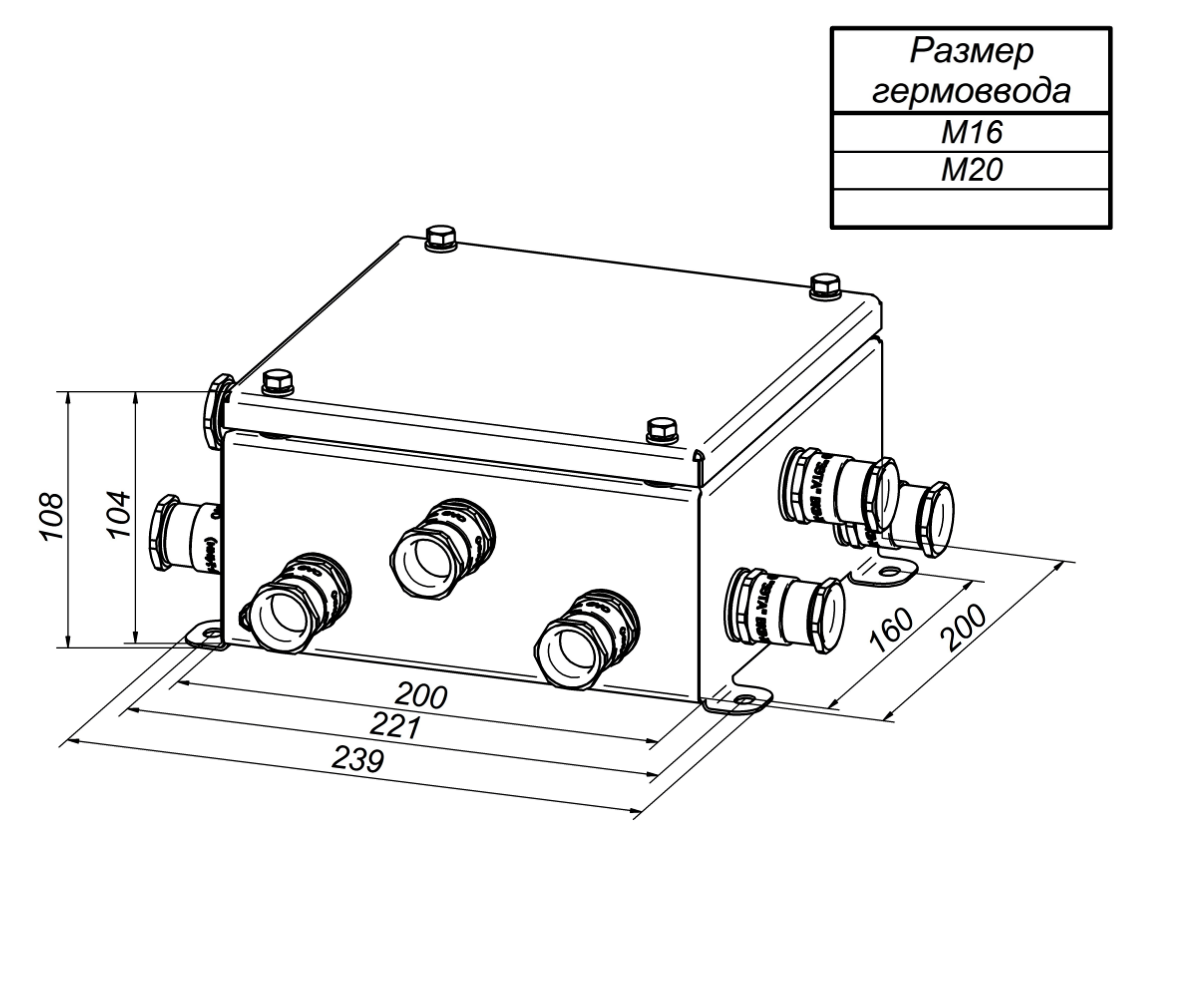

Габаритные размеры, мм | Обозначение | Диаметр кабеля, мм | Размер кабельного ввода |
Кол-во вводов мах |
Схема расположения кабельных вводов |
200х200х104 |
2020 |
3-9 |
М16 |
12 |
|
Зависимость типоразмера коробок и максимального количества клемм
Типоразмер корпуса |
Тип клеммы* | Номинальное сечение, мм2 | Номинальный ток, А | Макс. Количество клемм |
1530 | UT2,5 | 2,5 | 24 | 22 |
UT4 | 4 | 32 | 18 | |
UT6 | 6 | 41 | 14 | |
UT10 | 10 | 57 |
11 |

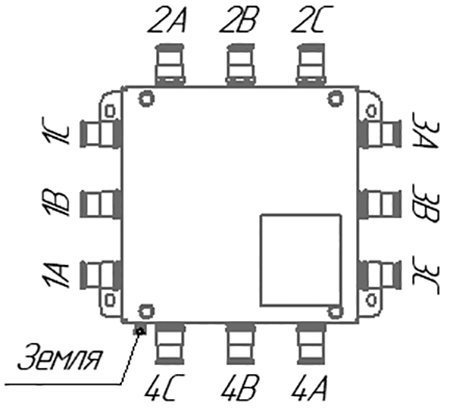

Схема расположения кабельных вводов
Габаритный размер | 200х200х104 мм |
Диапазон диаметров присоединяемого кабеля | 3-9, 7-14, 12-20 |
Кабельные вводы | М16, М20, М25 мм |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
Кол-во вводов, до | 12 |
Кол-во контактов | 22 |
Максимальное напряжение | для цепей «e» В 600, для цепей «i» 550 |
Масса | 2,8 кг |
Материал корпуса | нержавеющая сталь AISI 304 толщиной 1,2 мм |
Обозначение | КМ-В 2020 |
Степень защиты | IP66 |
Температура эксплуатации | -60ºС≤Ta≤ +70ºС |
Условный размер | 2020 |
