| Обозначение модификации | Размер, мм | Кол-во вводов, до |
|---|---|---|
| КМ-А-1515 IP55 нерж | 150х150х100 | 8 |
Описание
Описание Коробка монтажная распределительная нержавеющая КМ-А-1515 IP55 предназначена для установки коммутационных аппаратов. Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях. Корпус коробки монтажной распределительной изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Конструкция

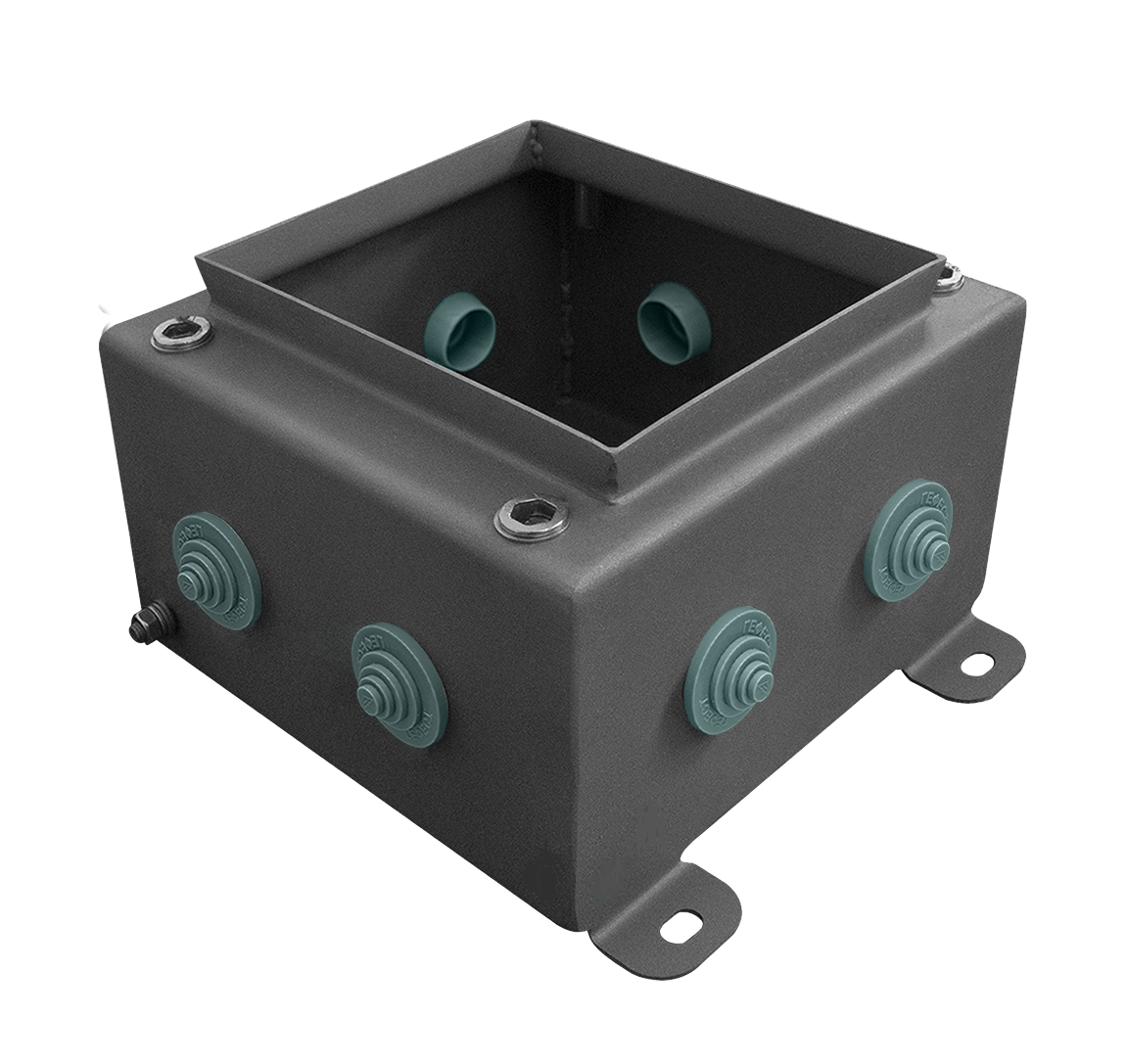

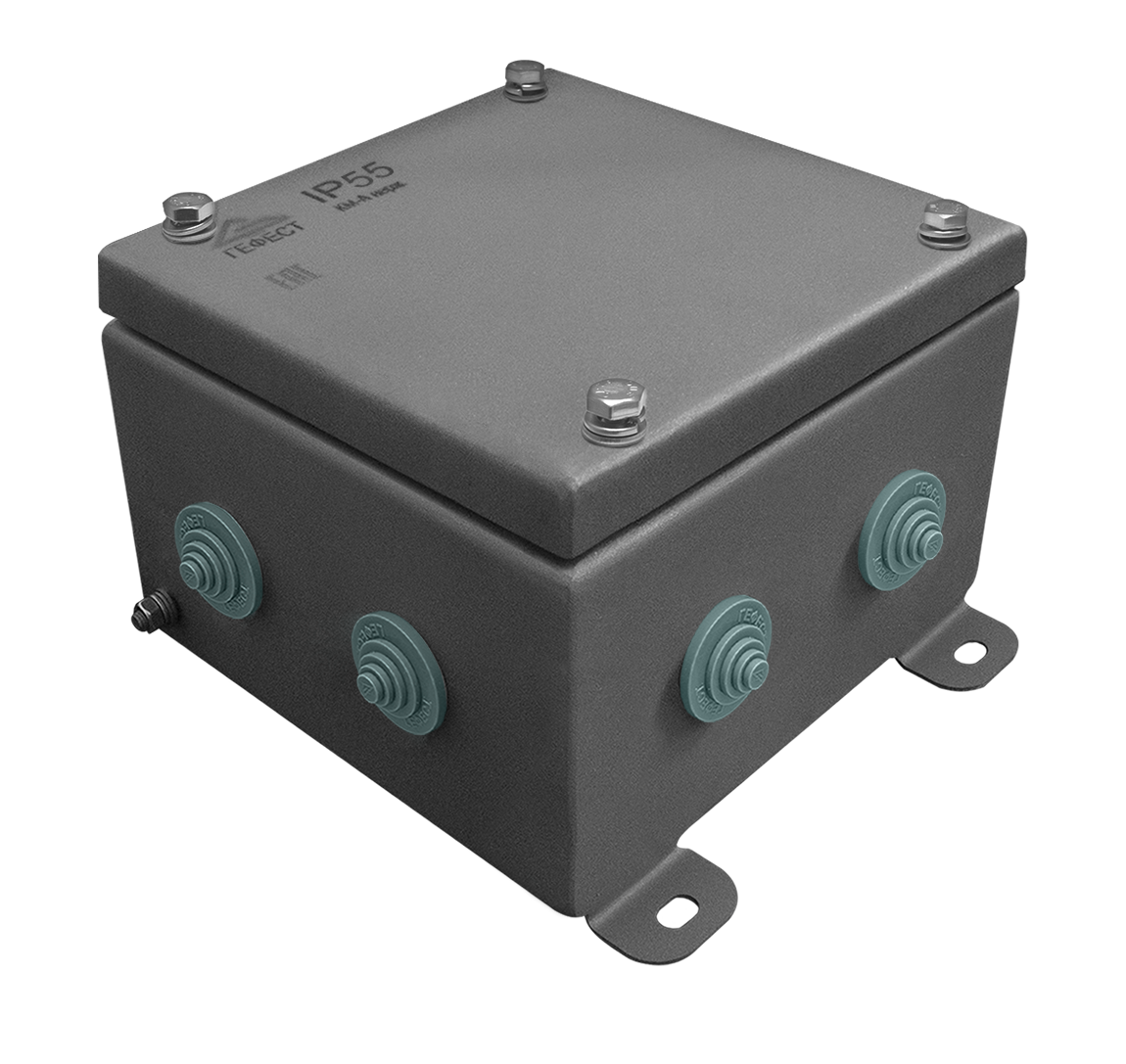

Корпус коробки монтажной распределительной КМ-А-1515 IP55 увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки.

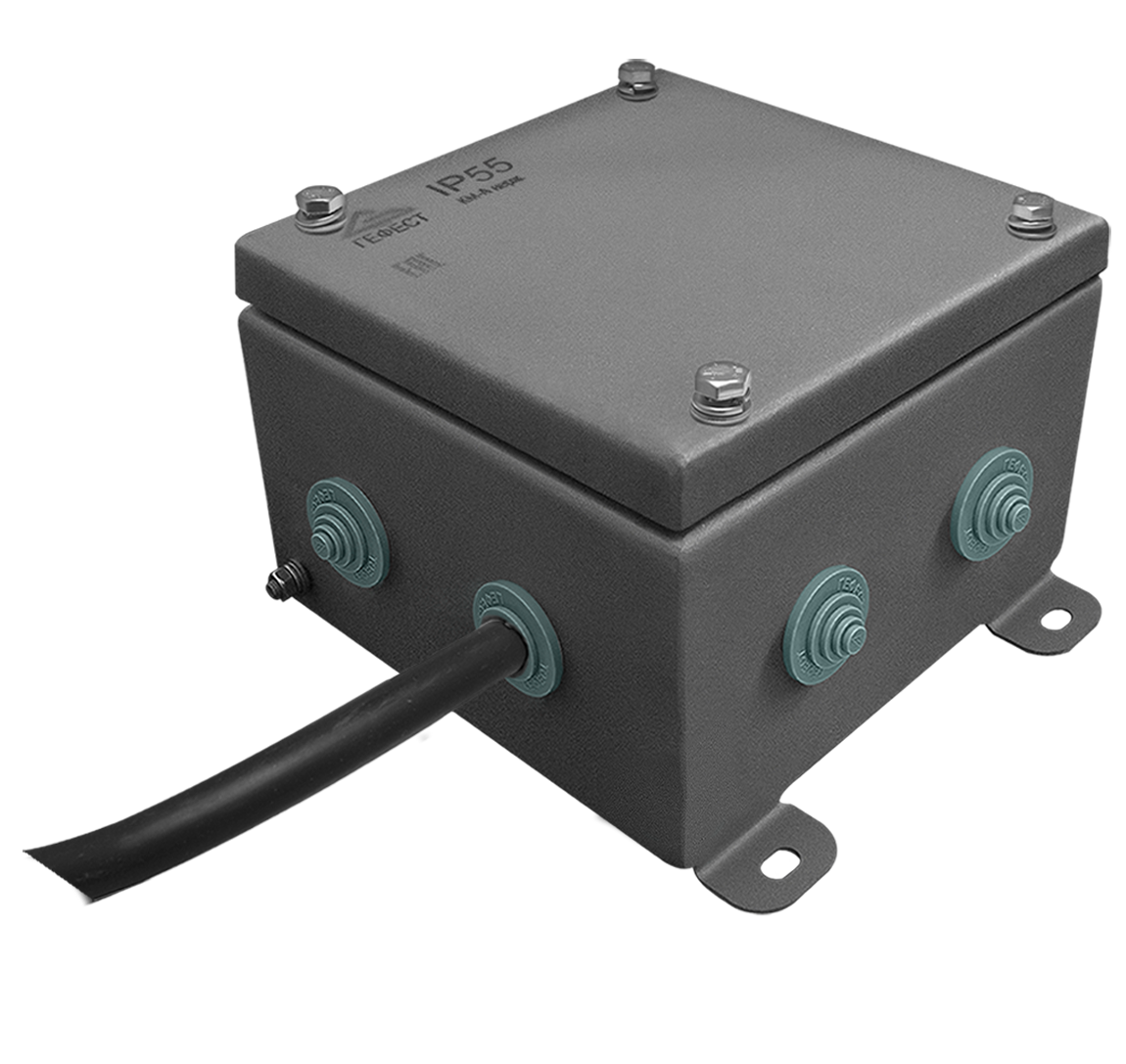

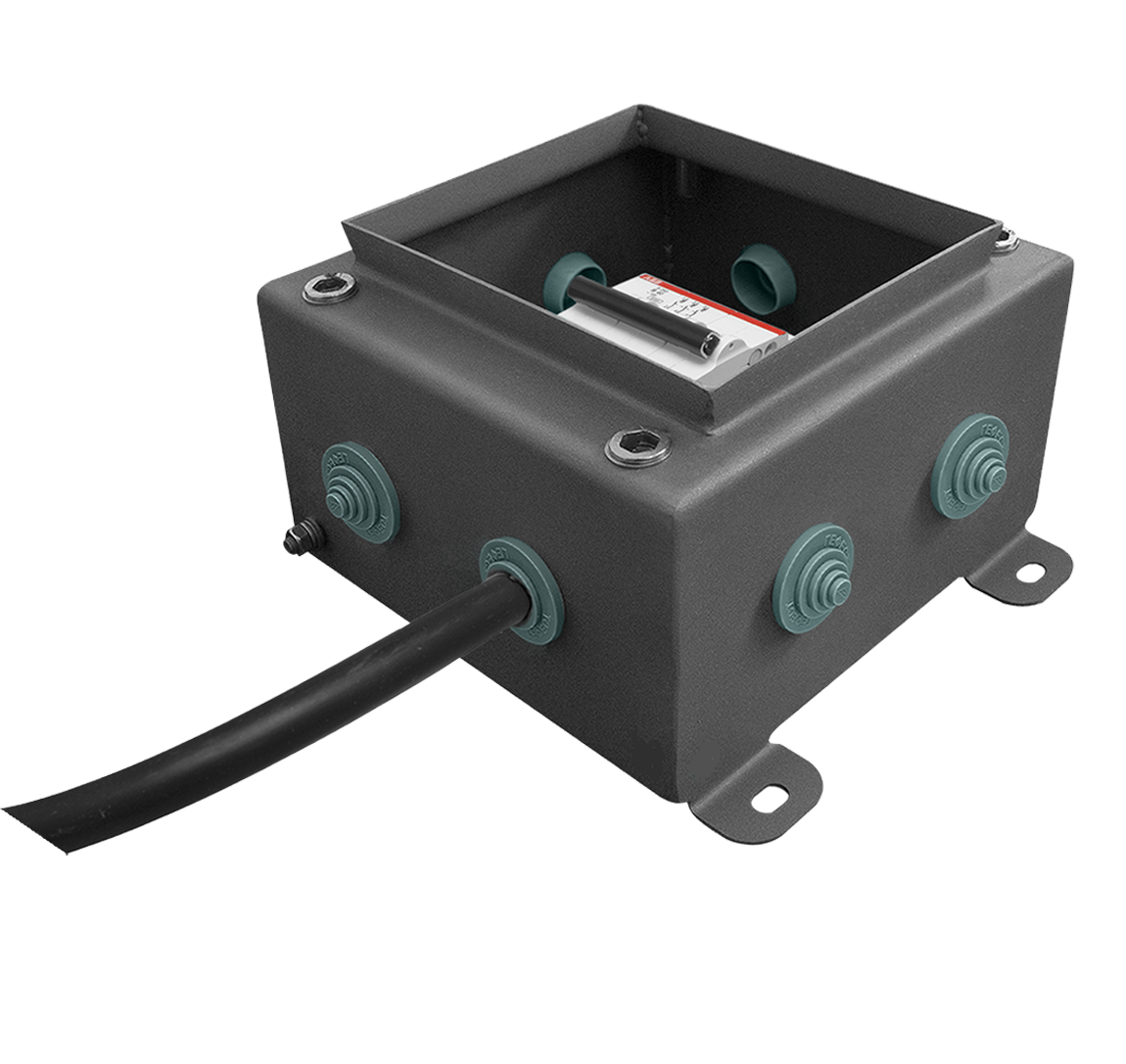

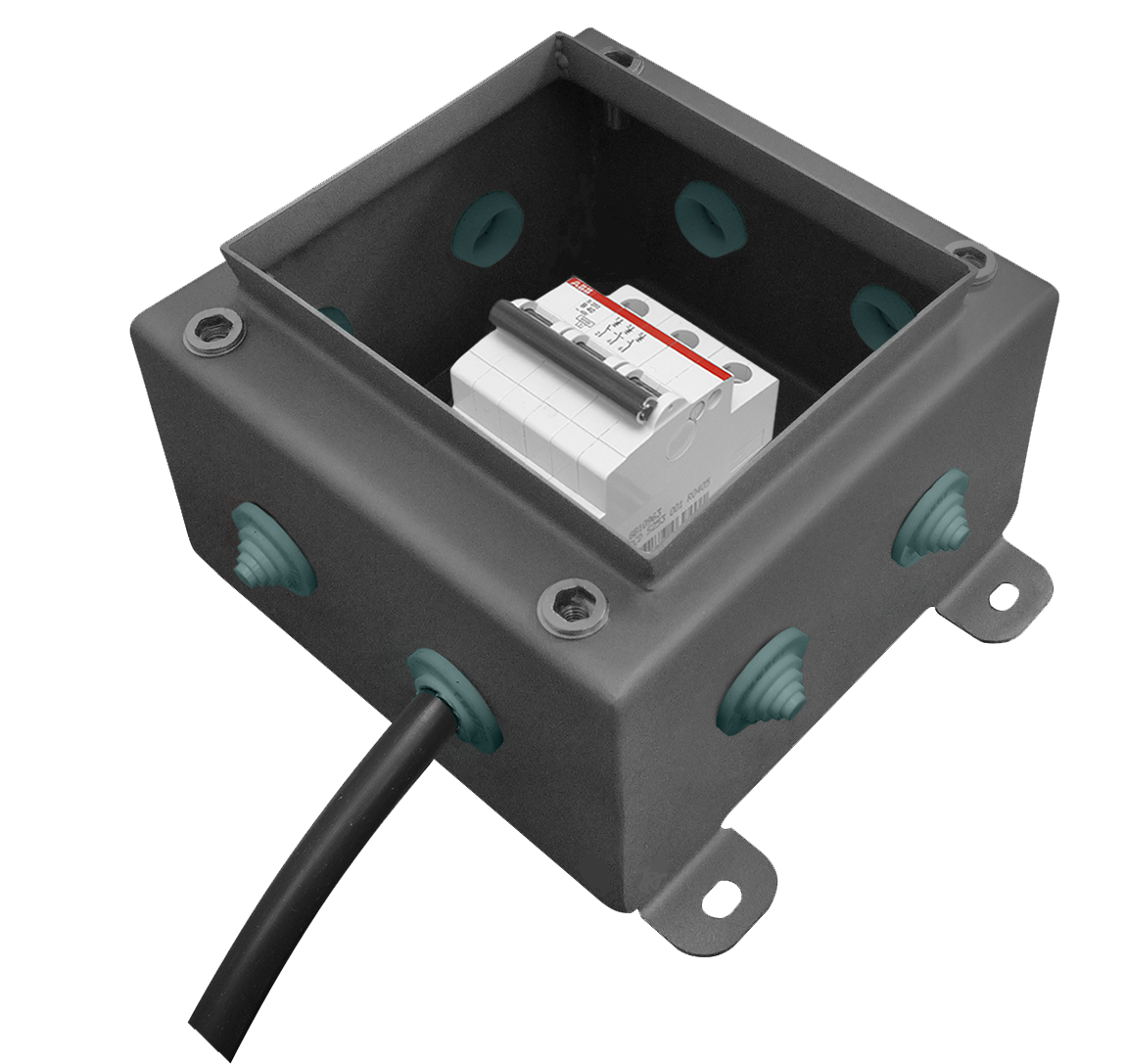

Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Особенность
Коробка монтажная распределительная изготовлена из листовой нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью. Все наружные элементы крепления выполнены из нержавеющей стали. Корпус коробки монтажной увеличен по высоте.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, УХЛ 5, УТ 1, УТ 5, ОМ 2, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС..
Диаметр наружной оболочки присоединяемого кабеля: 4-18 мм.
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию

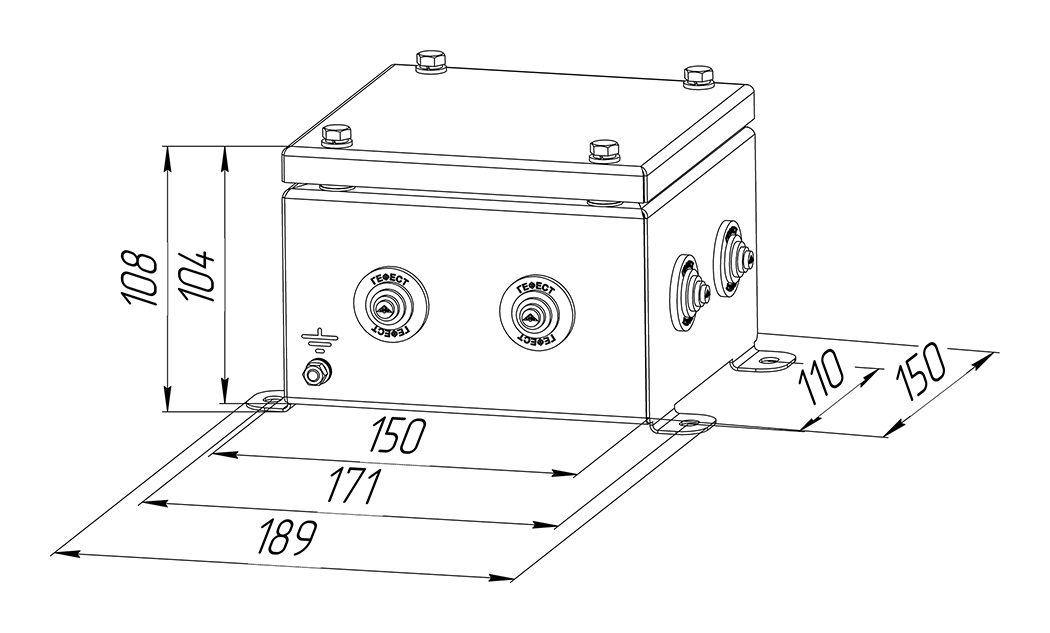

| Габаритный размер | 150х150х100 мм |
| Диапазон диаметров присоединяемого кабеля | 4-18 мм |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 2, УХЛ 5, УТ 1, УТ 5, ОМ 2, ОМ 5 |
| Кол-во вводов, до | 8 |
| Масса, не более | 1,3 кг |
| Обозначение | КМ-А-1515 IP55 |
| Степень защиты | IP55 |
| Температура эксплуатации | -40ºС до +100ºС |
| Условный размер | 1515 |
