Новинка
Арт. УТ000031491
1179 руб.
Описание
Описание:
Коробка монтажная КМ(П) предназначена для коммутации соединений электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из само затухающего ABS пластика, устойчивого к ультрафиолетовому излучению.
Конструкция:

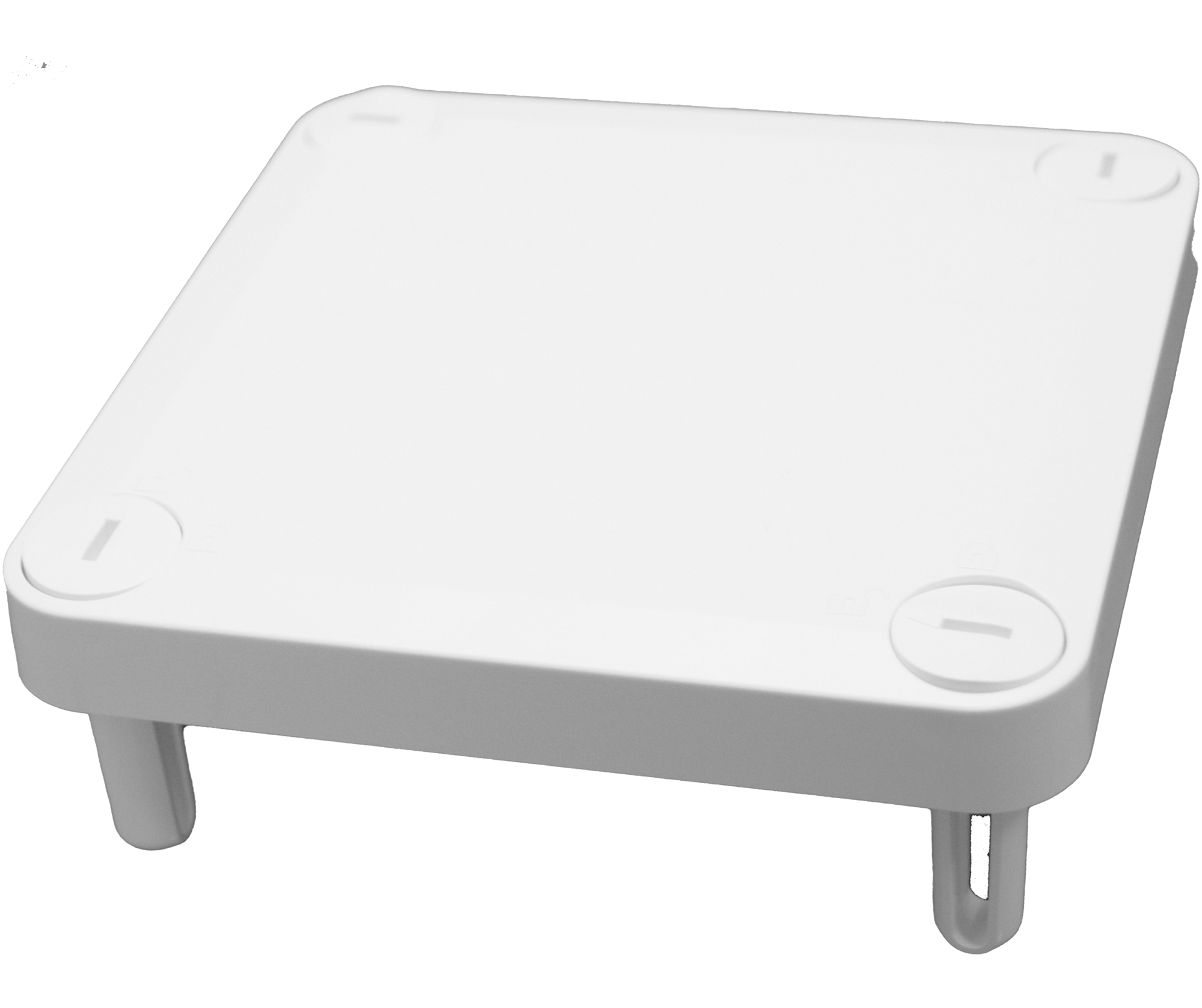

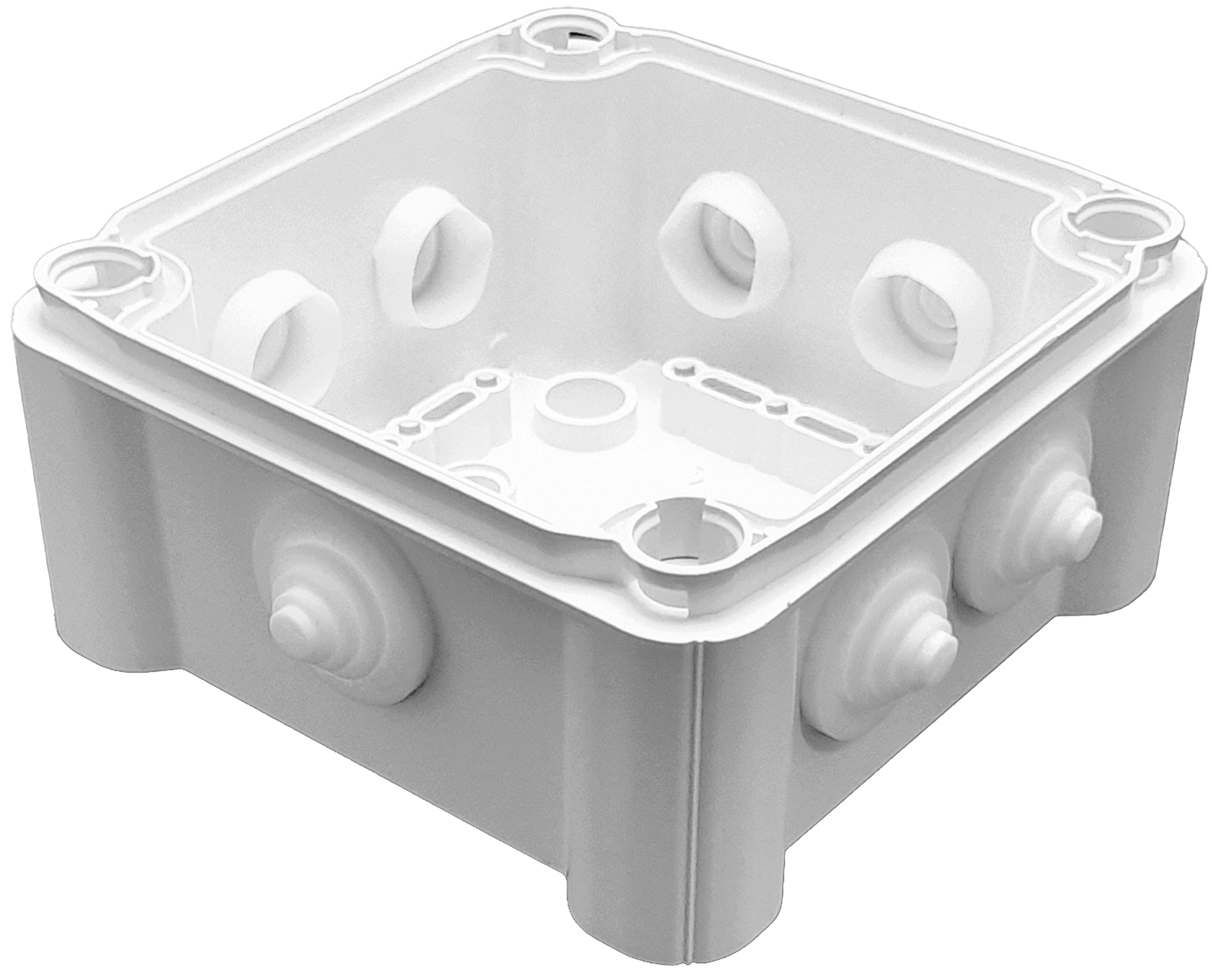

Корпус коробки монтажной КМ(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё.

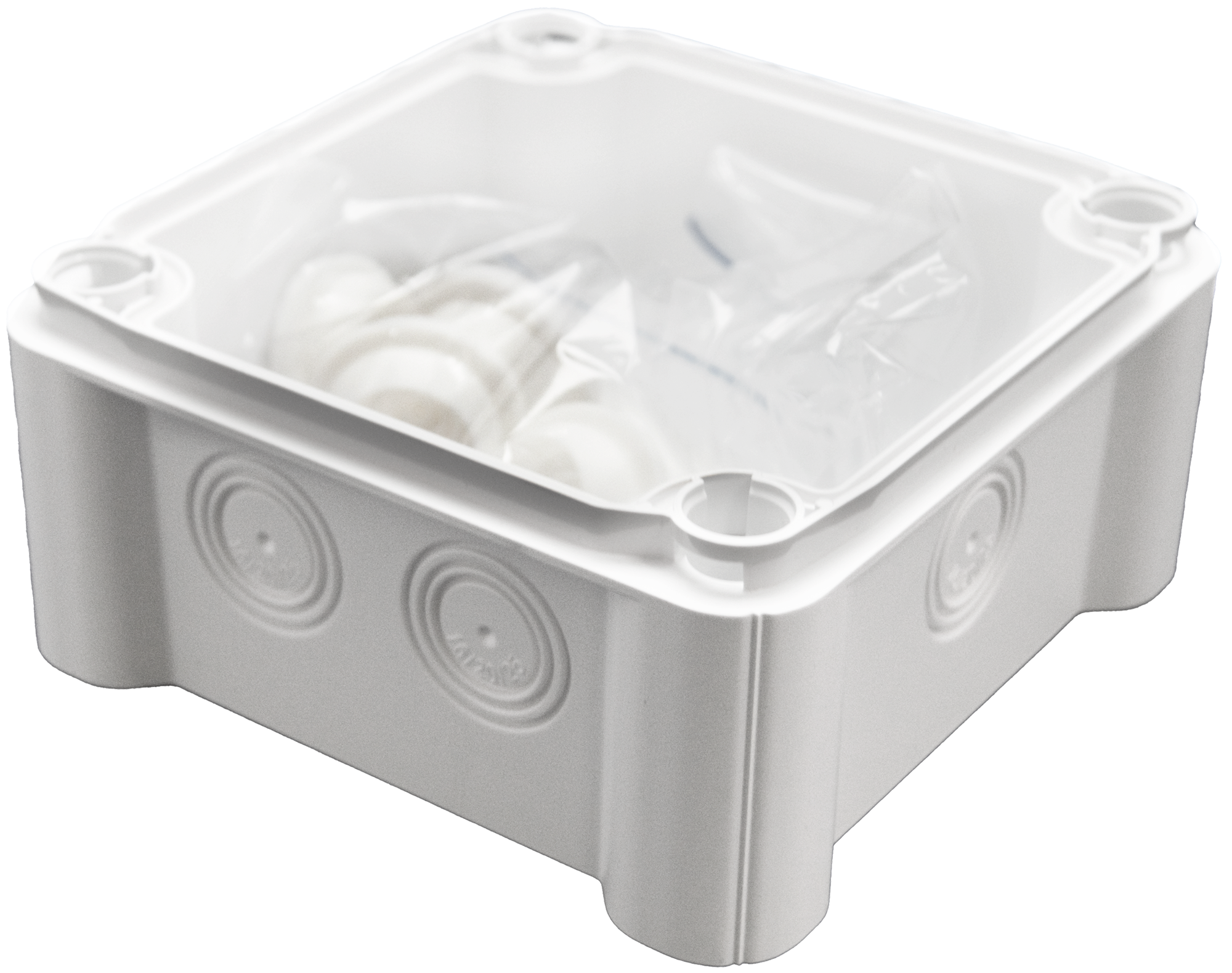

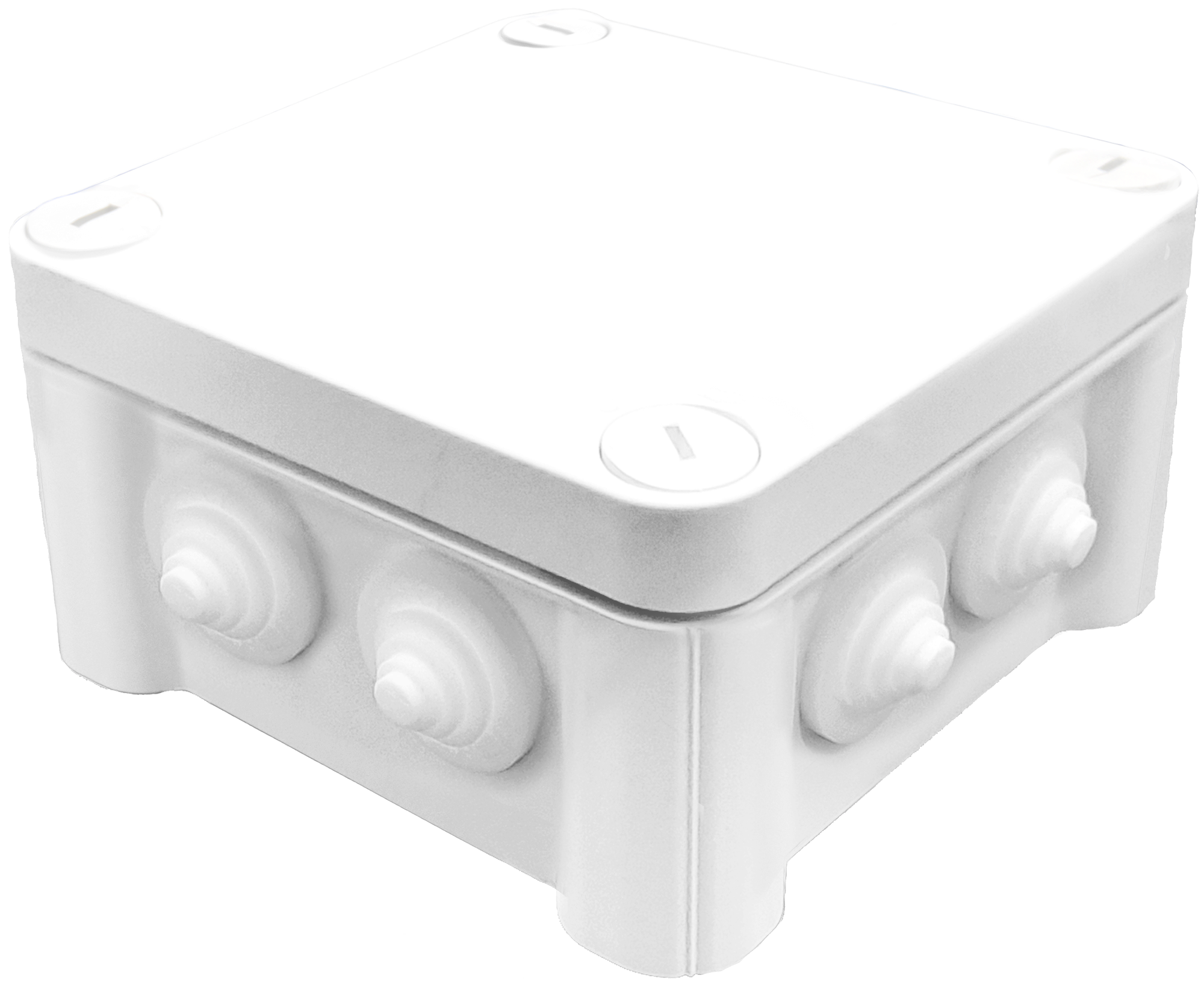

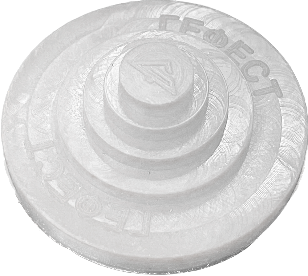

Герметичность коробки обеспечивается уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, шайб и мембранных кабельных вводов. Все уплотнительные герметизирующие элементы в том числе и мембранные вводы выполнены из силикона.

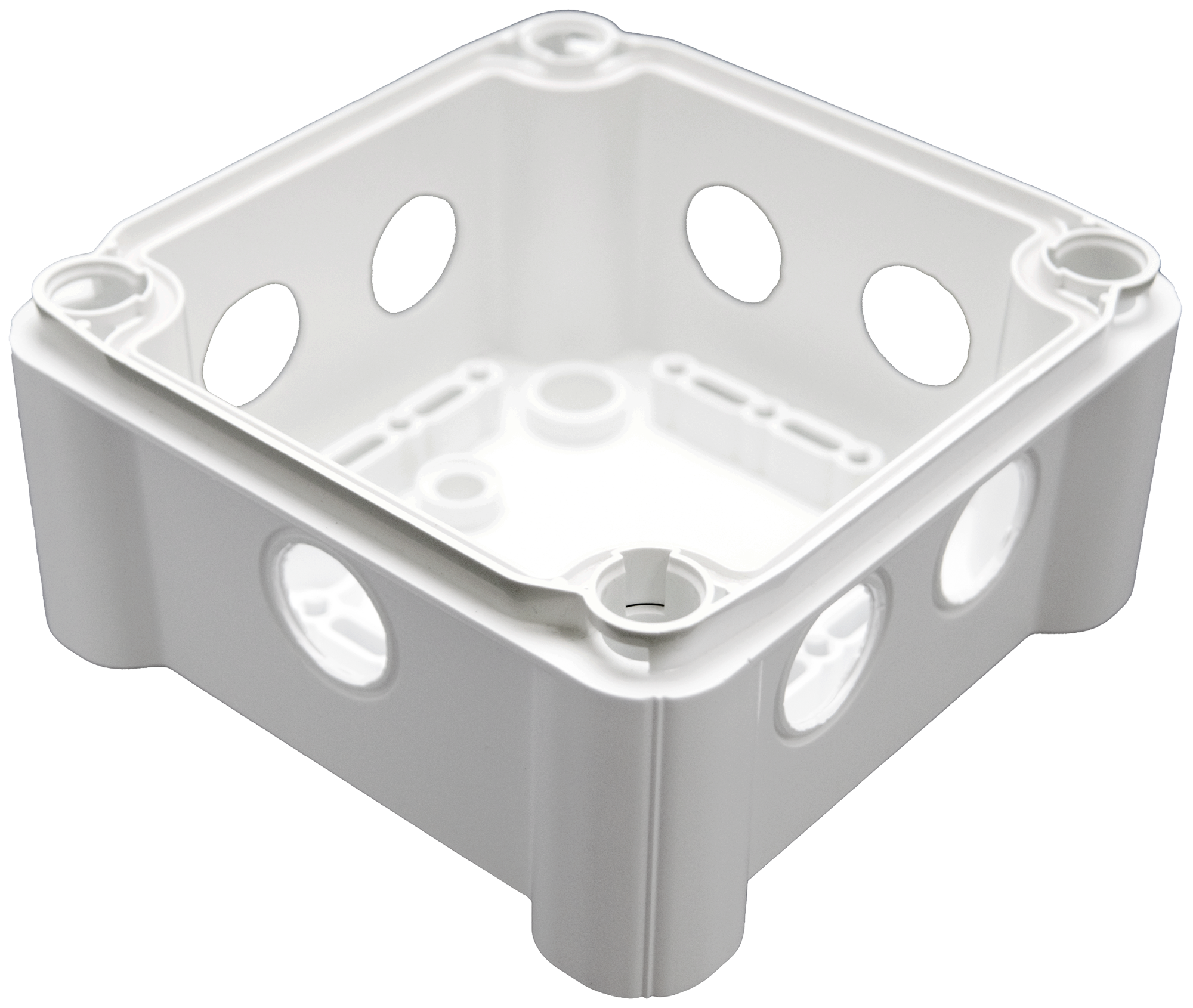

В стенках коробки КМ 1212(П) для их установки имеются удаляемые профили. Для удаления профиля рекомендуется использовать ступенчатое сверло диаметром 20 мм.

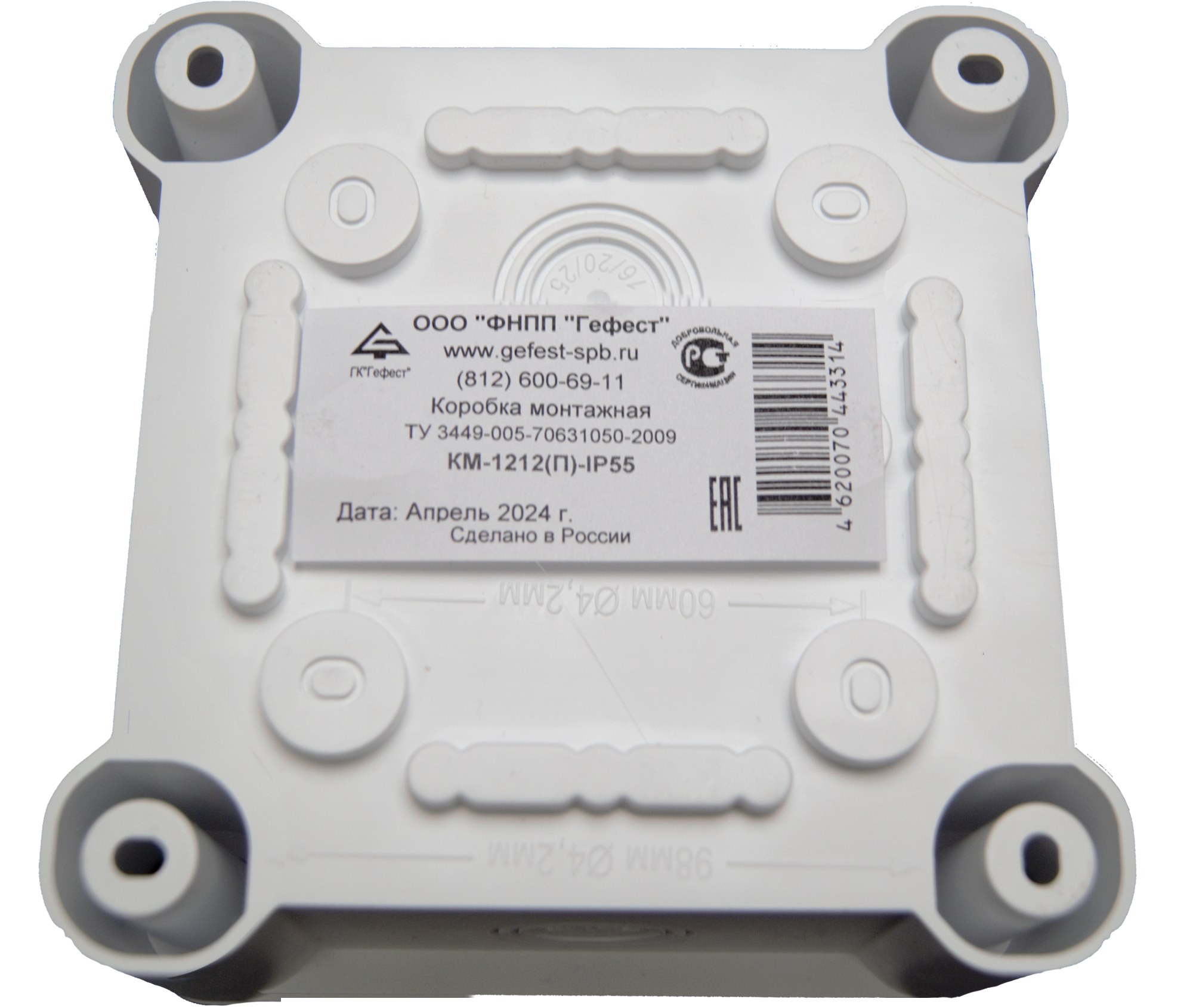

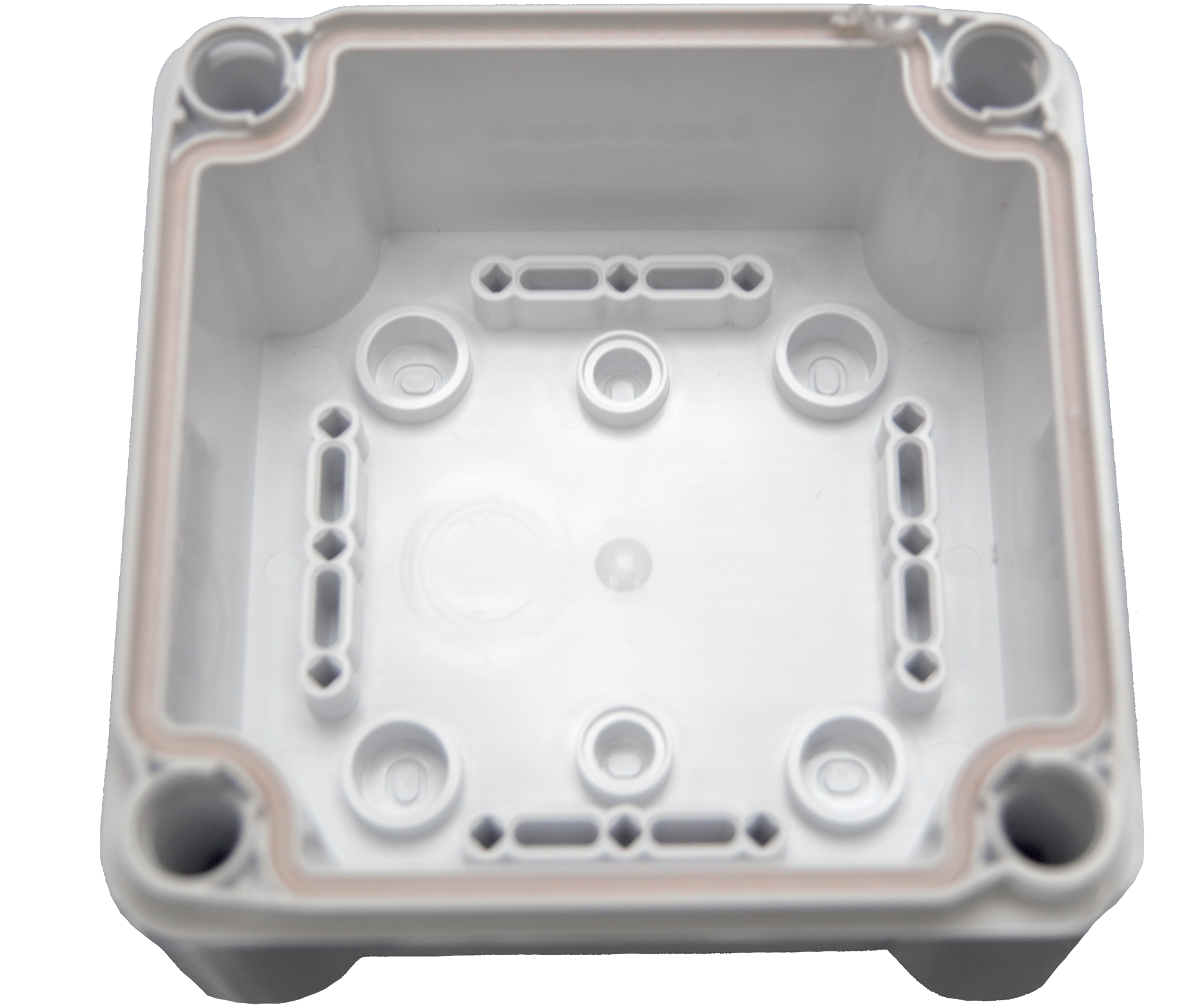

Внутри коробки КМ 1212(П) имеются специальные места крепления для монтажа дополнительных элементов (DIN-рейка, шина заземления, нулевая шина и т.п.). Крепление коробки возможно как через удаляемые профили в дне коробки, так и через отверстия колодцы, находящиеся по углам коробки вне зоны герметизируемого пространства.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течение 10 с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и серый (RAL 7001);
- коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Коробка монтажная КМ(П) предназначена для коммутации соединений электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из само затухающего ABS пластика, устойчивого к ультрафиолетовому излучению.
Конструкция:
Корпус коробки монтажной КМ(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё.
Герметичность коробки обеспечивается уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, шайб и мембранных кабельных вводов. Все уплотнительные герметизирующие элементы в том числе и мембранные вводы выполнены из силикона.
В стенках коробки КМ 1212(П) для их установки имеются удаляемые профили. Для удаления профиля рекомендуется использовать ступенчатое сверло диаметром 20 мм.
Внутри коробки КМ 1212(П) имеются специальные места крепления для монтажа дополнительных элементов (DIN-рейка, шина заземления, нулевая шина и т.п.). Крепление коробки возможно как через удаляемые профили в дне коробки, так и через отверстия колодцы, находящиеся по углам коробки вне зоны герметизируемого пространства.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течение 10 с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и серый (RAL 7001);
- коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Параметр |
Значение |
---|---|
Размер, без учёта элементов крепления и кабельных вводов | 122x122x66 мм |
Количество кабельных вводов | 7 |
Диапазон температур окружающей среды при эксплуатации |
от -40 до +80°C |
Климатическое исполнение по ГОСТ 15150 | У1 |
Степень защиты | IP55 |
Диапазон минимального и максимального диаметров присоединяемого кабеля | 4-18 мм |
Размер отверстий для крепления коробок | 7 мм |
Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
Паспорт и руководство по эксплуатации прилагаются на партию.
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP55 - КМ-1212(П)-IP55, где:
КМ – тип коробка монтажная общепромышленная;
1212– размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
IP55 - степень защиты оболочки.
Характеристики
Габаритный размер | 122x122x66 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Климатическое исполнение по ГОСТ 15150 | У1 |
Кол-во вводов, до | 7 |
Масса | 0,24 кг |
Материал корпуса | ABS пластик |
Обозначение | КМ-1212(П)-IP55 |
Степень защиты | IP55 |
Температура эксплуатации | от -40 до +80°C |
Типоразмер | 1212 |
