Описание
Описание:
Коробка монтажная КМ(П) предназначена для коммутации соединений электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из само затухающего ABS пластика, устойчивого к ультрафиолетовому излучению.
Конструкция:

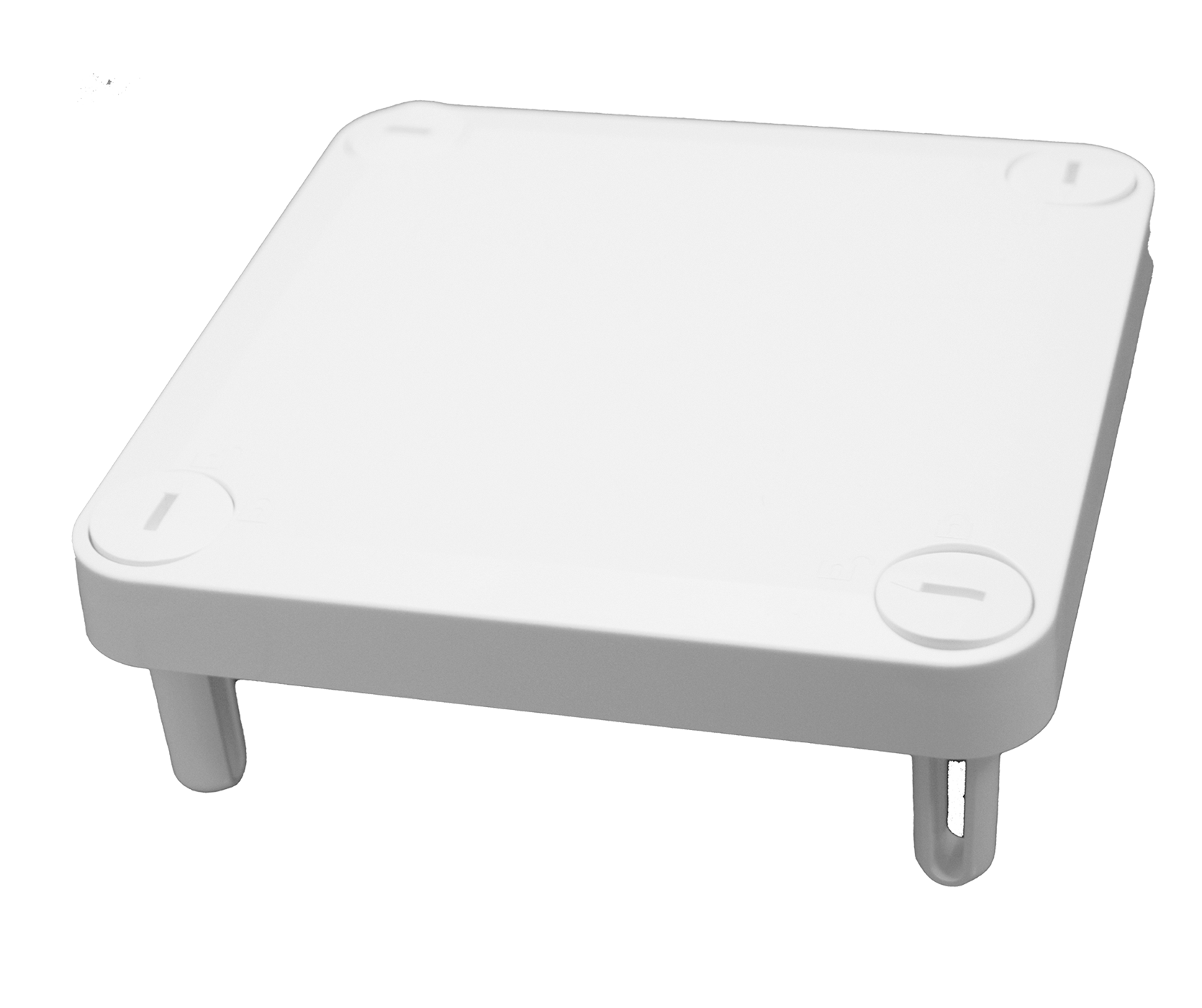

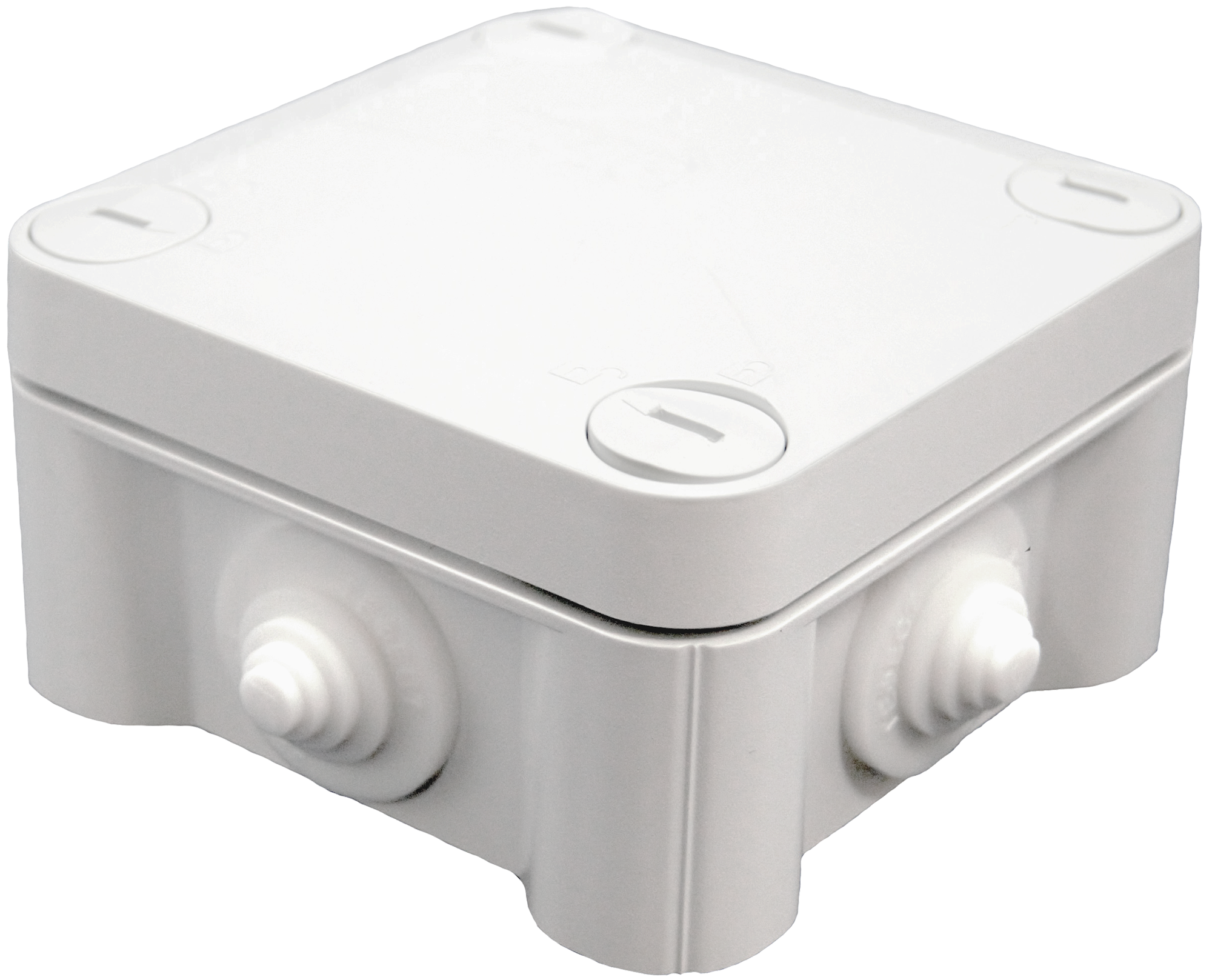

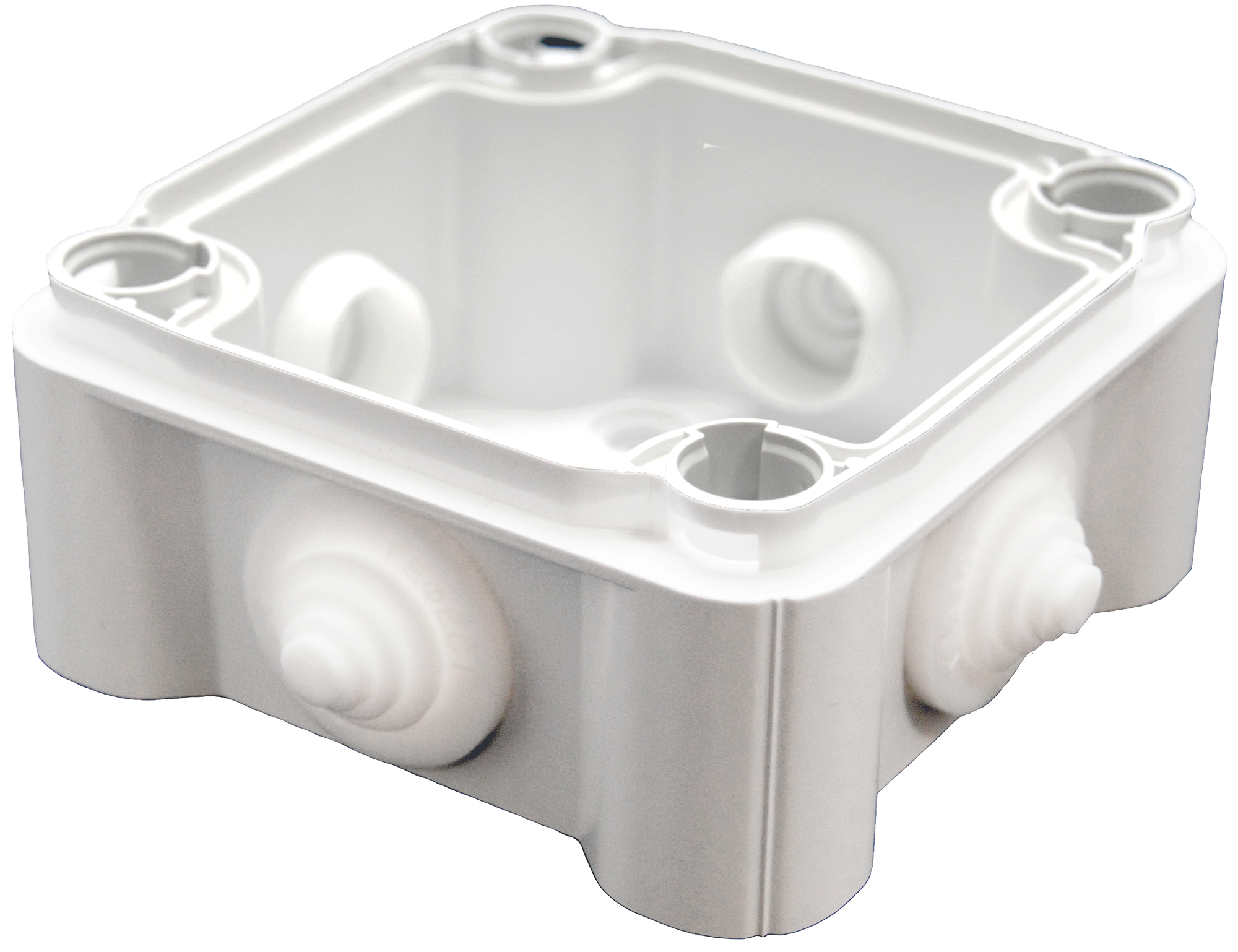

Корпус коробки монтажной КМ(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё.

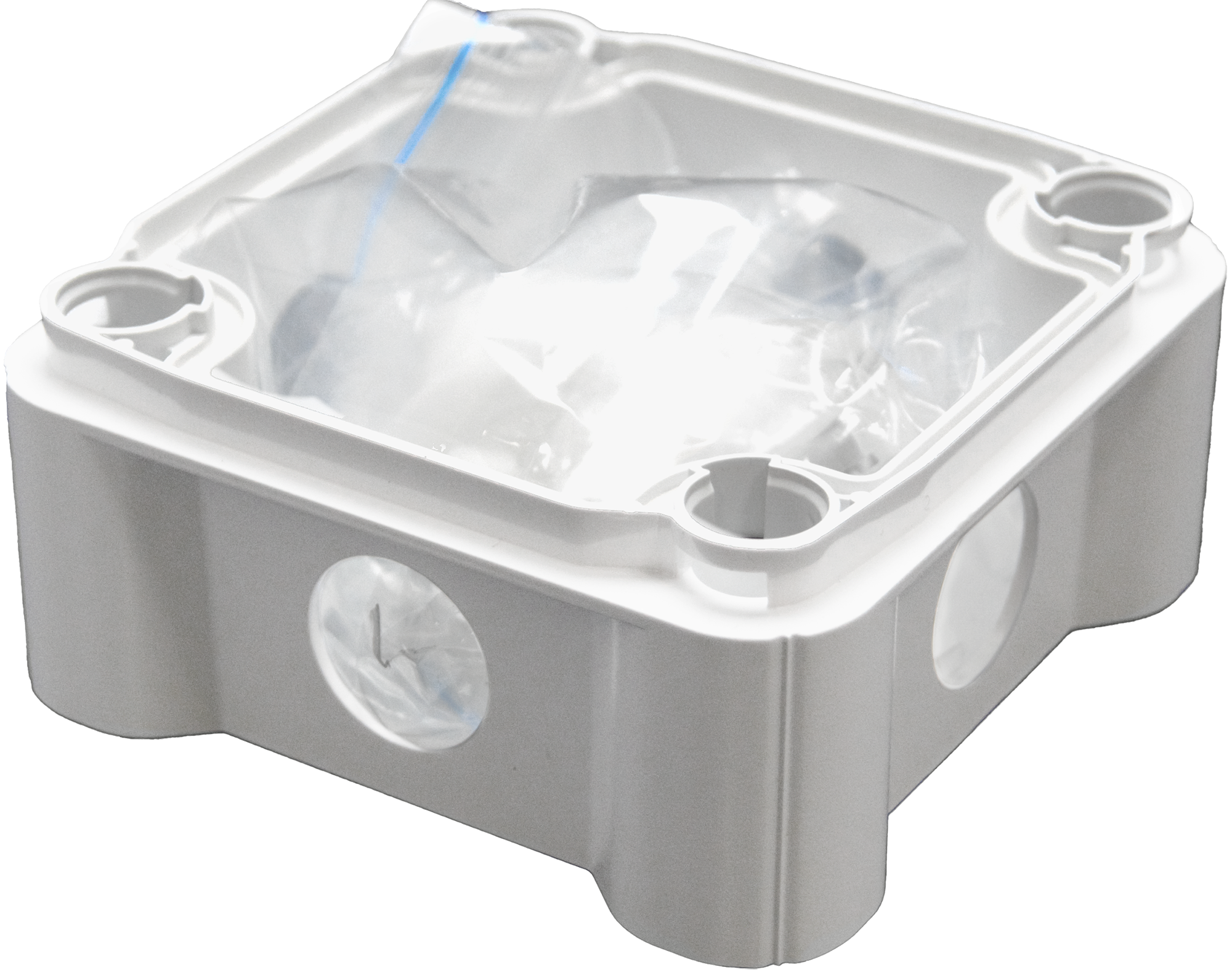

Герметичность коробки обеспечивается уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, шайб и мембранных кабельных вводов. Все уплотнительные герметизирующие элементы в том числе и мембранные вводы выполнены из силикона.

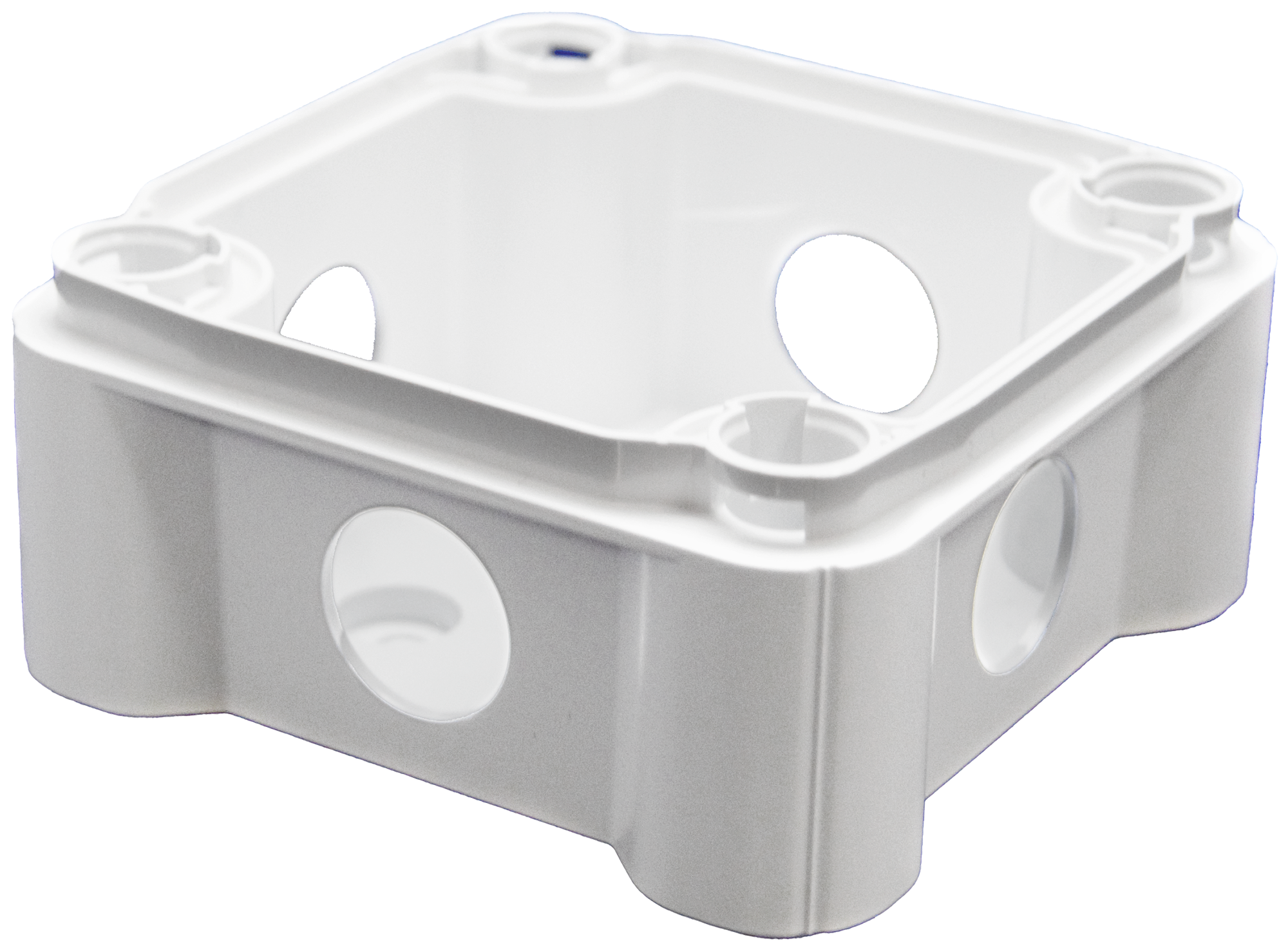

В стенках коробки КМ 1010(П) для мембранных кабельных вводов предусмотрены отверстия диаметром 20 мм. Для удаления профиля рекомендуется использовать ступенчатое сверло диаметром 20 мм.

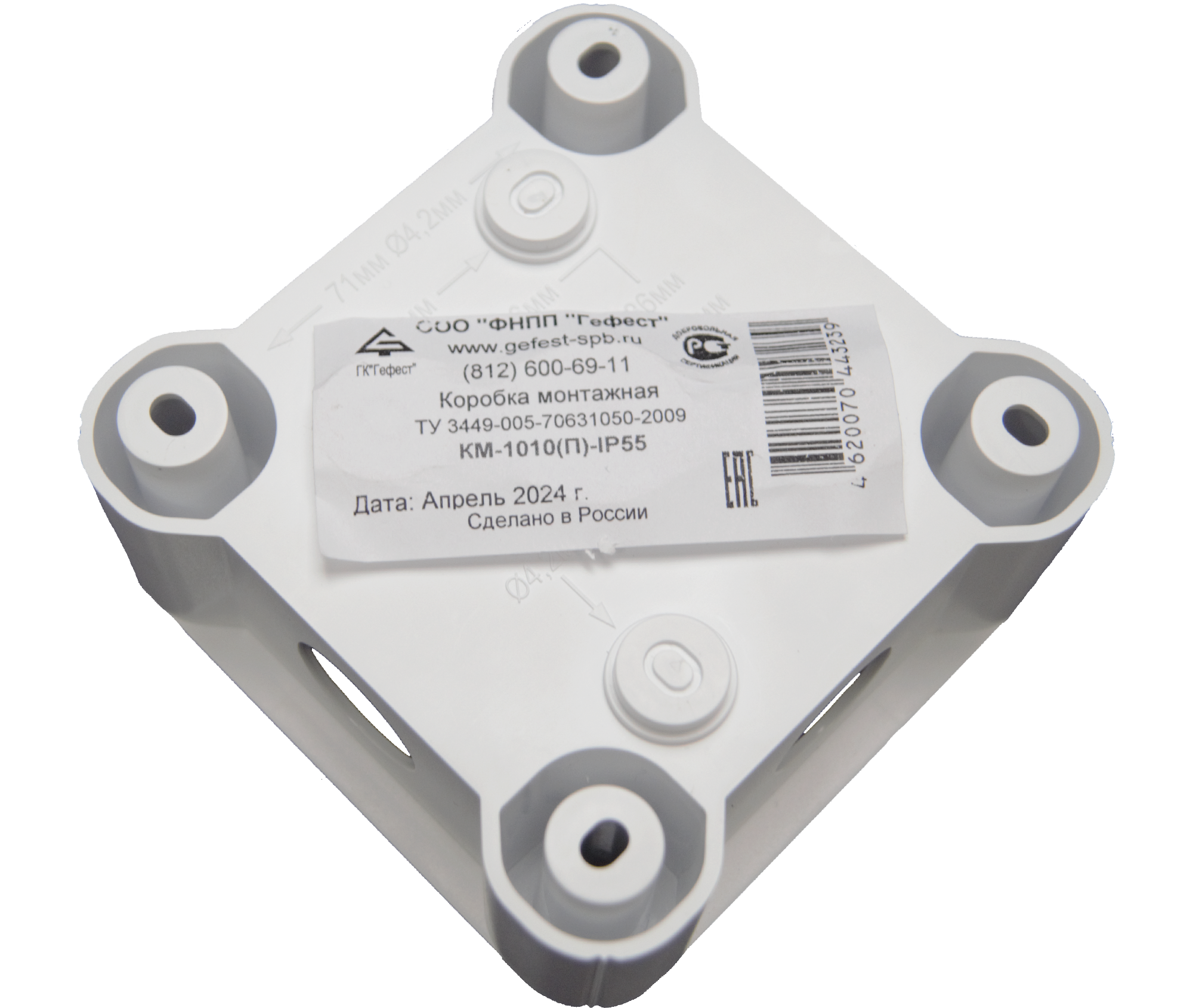

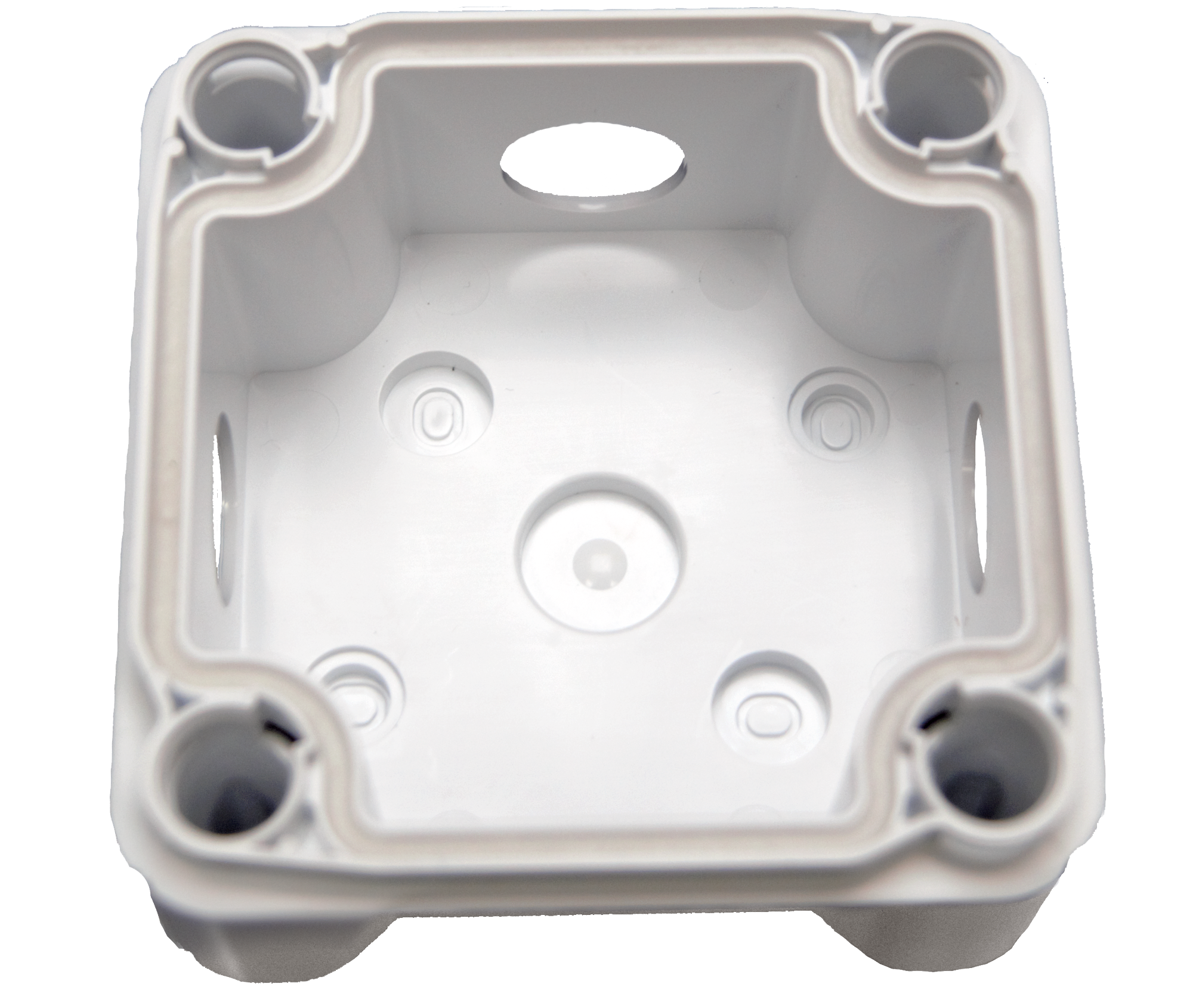

Крепление коробки возможно как через удаляемые профили в дне коробки, так и через отверстия колодцы, находящиеся по углам коробки вне зоны герметизируемого пространства.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течение 10с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и серый (RAL 7001);
- коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Параметр |
Значение |
---|---|

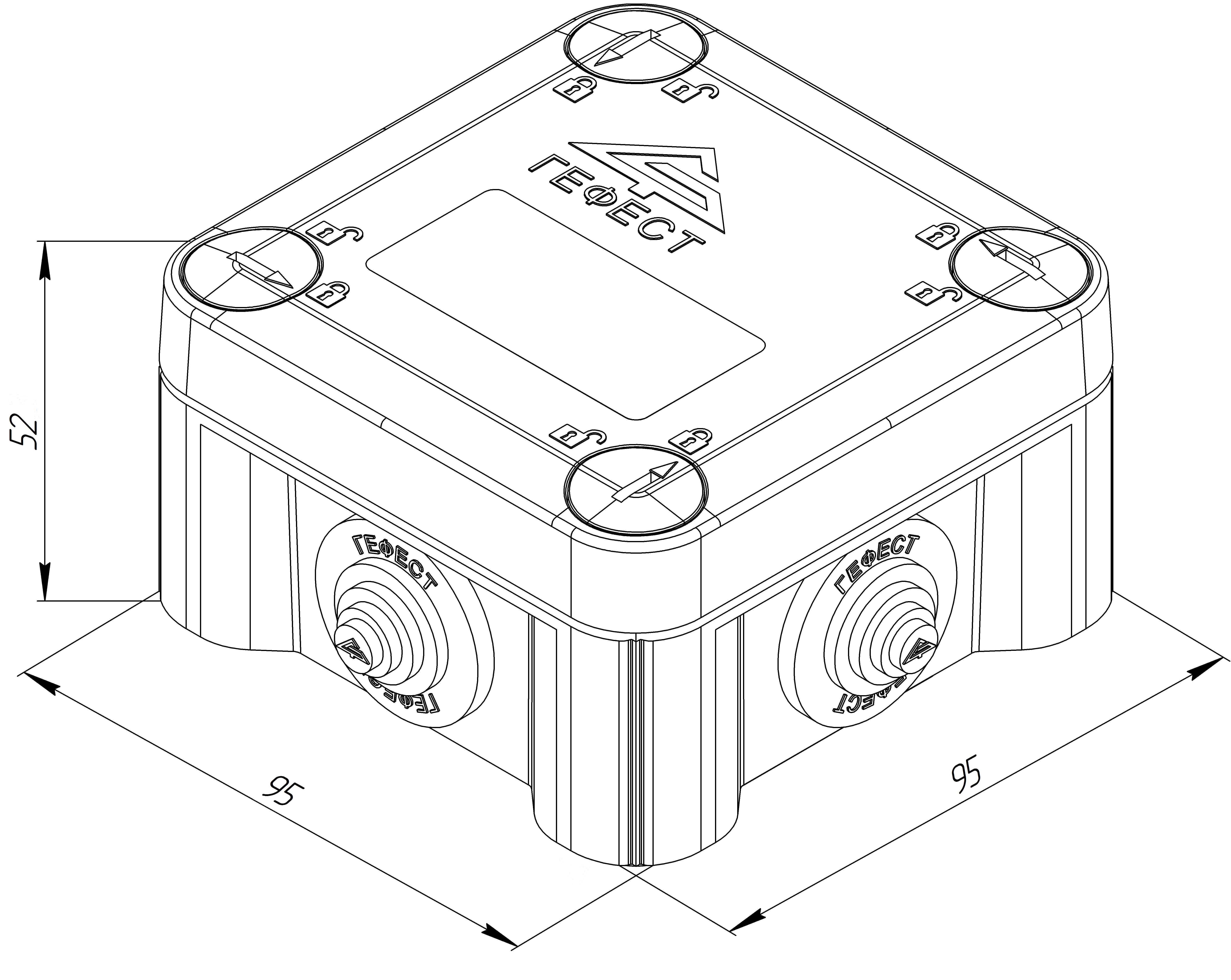

Размер, без учёта элементов крепления и кабельных вводов | 95x95x52 мм |
Количество кабельных вводов | 4 |
Диапазон температур окружающей среды при эксплуатации |
от -40 до +80°C |
Климатическое исполнение по ГОСТ 15150 | У1 |
Степень защиты | IP55 |
Диапазон минимального и максимального диаметров присоединяемого кабеля | 4-18 мм |
Размер отверстий для крепления коробок | 7 мм |
Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
Паспорт и руководство по эксплуатации прилагаются на партию.
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP55 - КМ-1010(П)-IP55, где:
КМ – тип коробка монтажная общепромышленная;
1010 – размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
IP55 - степень защиты оболочки.
Характеристики
Габаритный размер | 95x95x52 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Кол-во вводов, до | 4 |
Масса | 0,148 кг |
Обозначение | КМ-1010(П)-IP55 |
Степень защиты | IP55 |
Температура эксплуатации | от -40 до +80°C |
Типоразмер | 1010 |
