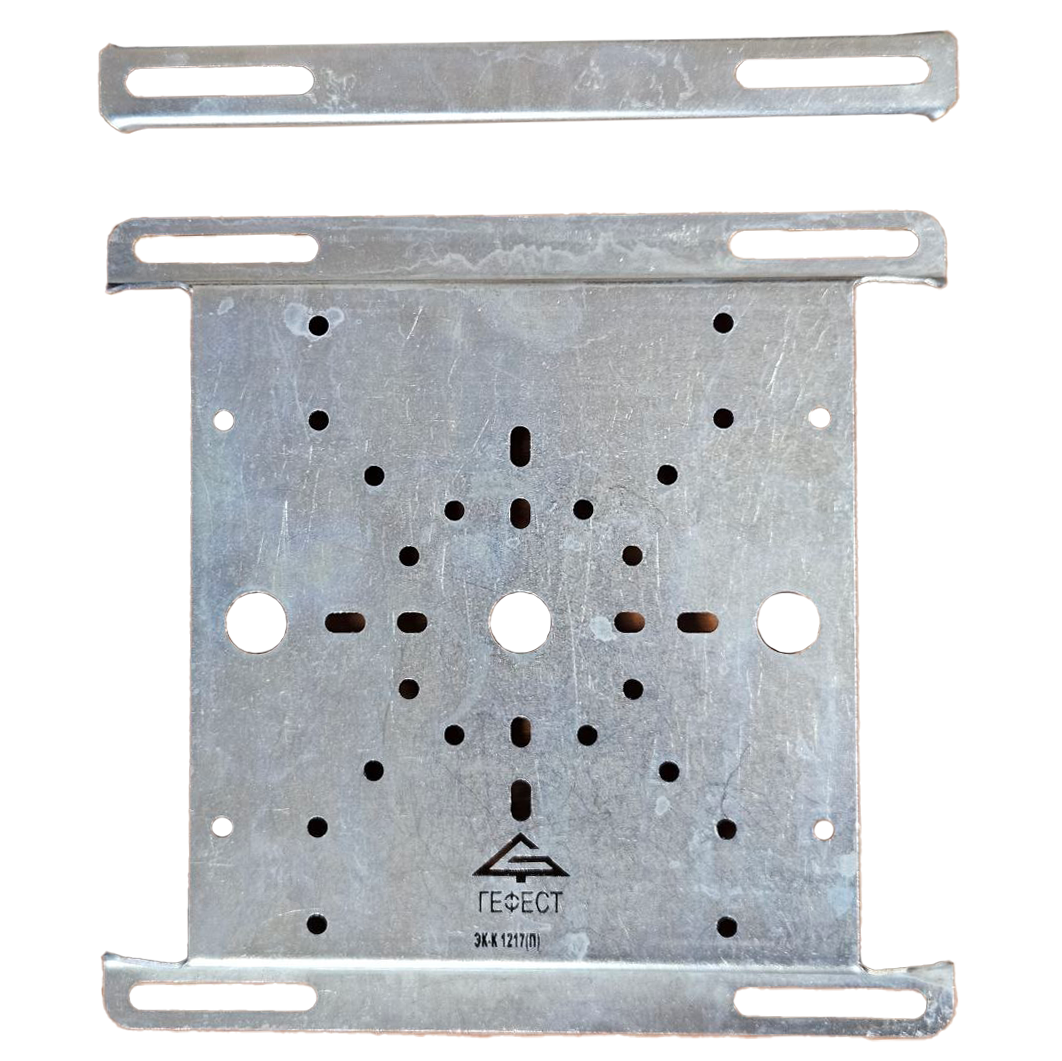

.png "Элемент крепления на колонну квадратного сечения для пластиковых коробок ЭК-К 1217(П)")
Элемент крепления на колонну квадратного сечения ЭК-К 1217(П) предназначен для установки на колонну квадратного либо прямоугольного сечения и крепления на ней пластиковых разветвительных и соединительных монтажных коробок КМ(П), КМ-О(П).

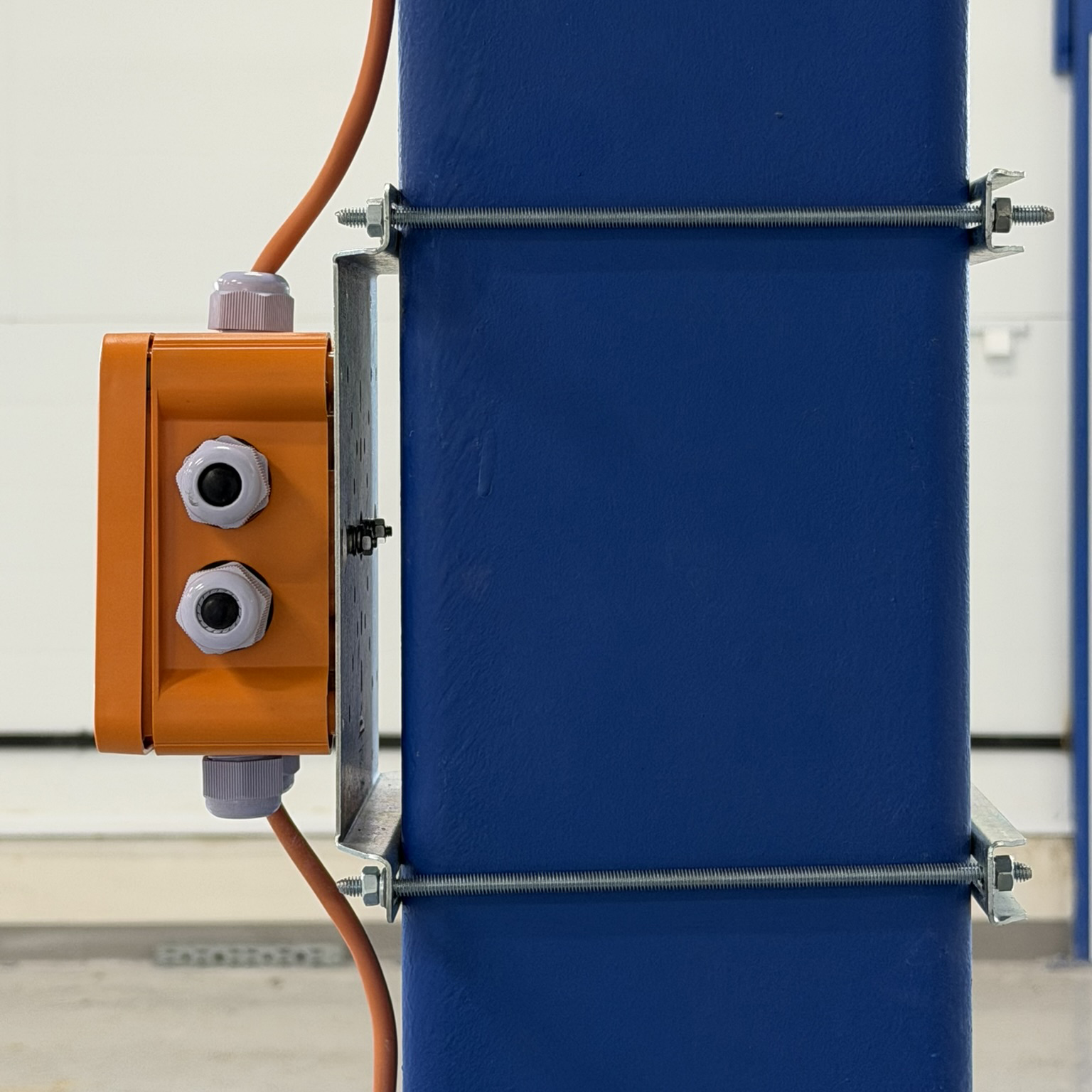

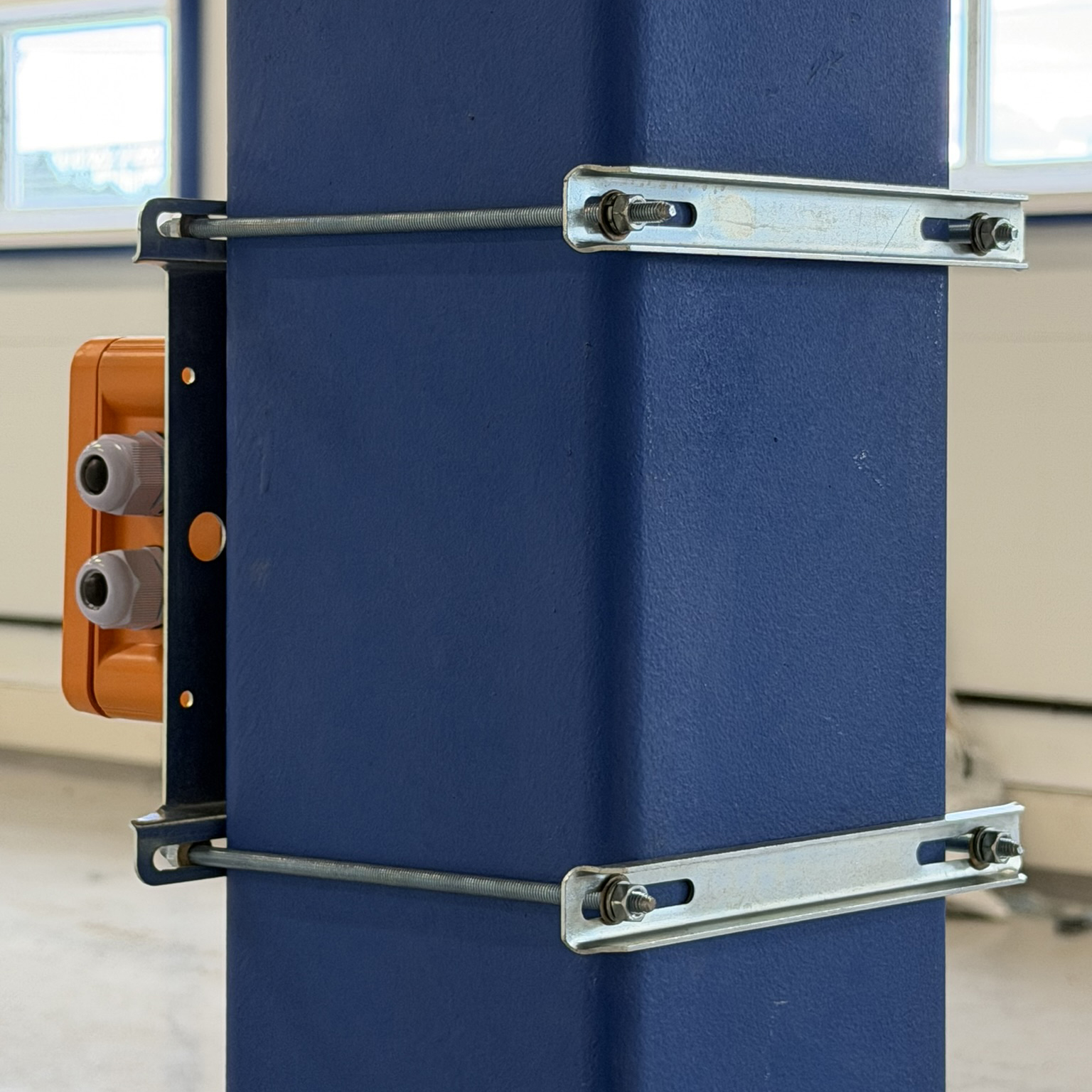

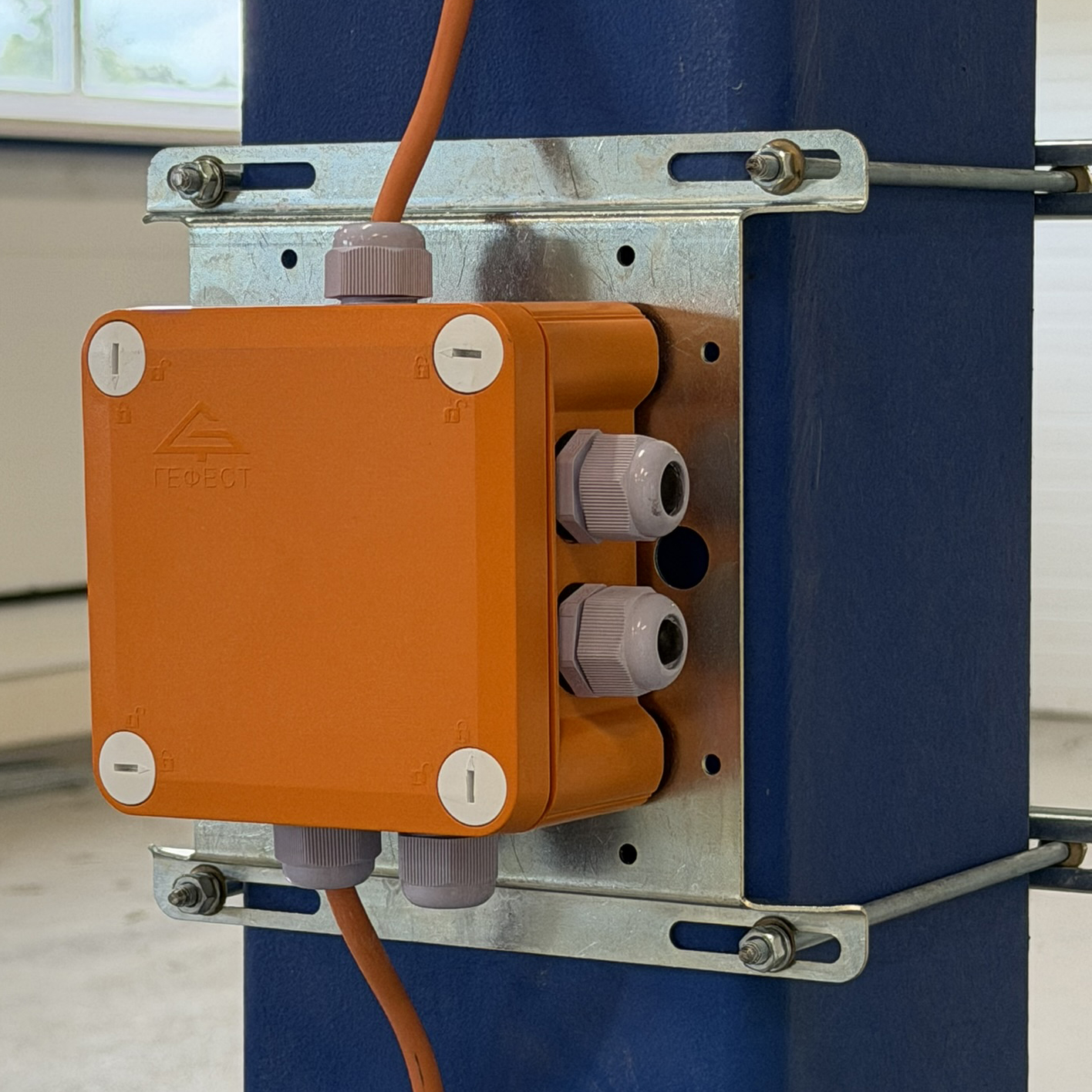

Элементы крепления ЭК-К 1217(П) состоят из элемента крепления, скобы и шпильки. Они изготовлены из конструкционной стали 1,5 мм и имеют цинковое покрытие 15 мкм. С одной стороны колонны устанавливается элемент крепления, с обратной — скобы. Для стягивания скобы и элемента крепления используется типовое решение шпилька М6, шайба и гайка. На поверхности ЭК-К 1217(П) расположен набор отверстий для крепления монтажной коробки в горизонтальном либо вертикальном положении.
Элементы крепления ЭК-К 1217(П) имеют повышенную коррозионную стойкость за счет гальванической обработки. Универсальность крепления обеспечит возможность монтажа на большинство типовых колонн. Монтаж элементов крепления не требует высокой квалификации.
Крепления конструкции к колонне не входят в комплект. Для крепления необходимы шпилька М6, шайба 6 — 8шт., шайба-гровер 6 — 8 шт., гайка М6 — 8 шт.
Крепление коробки не входит в комплект. Для крепления необходимы винт М4, гайка М4, шайба 4, шайба-гровер 4.
