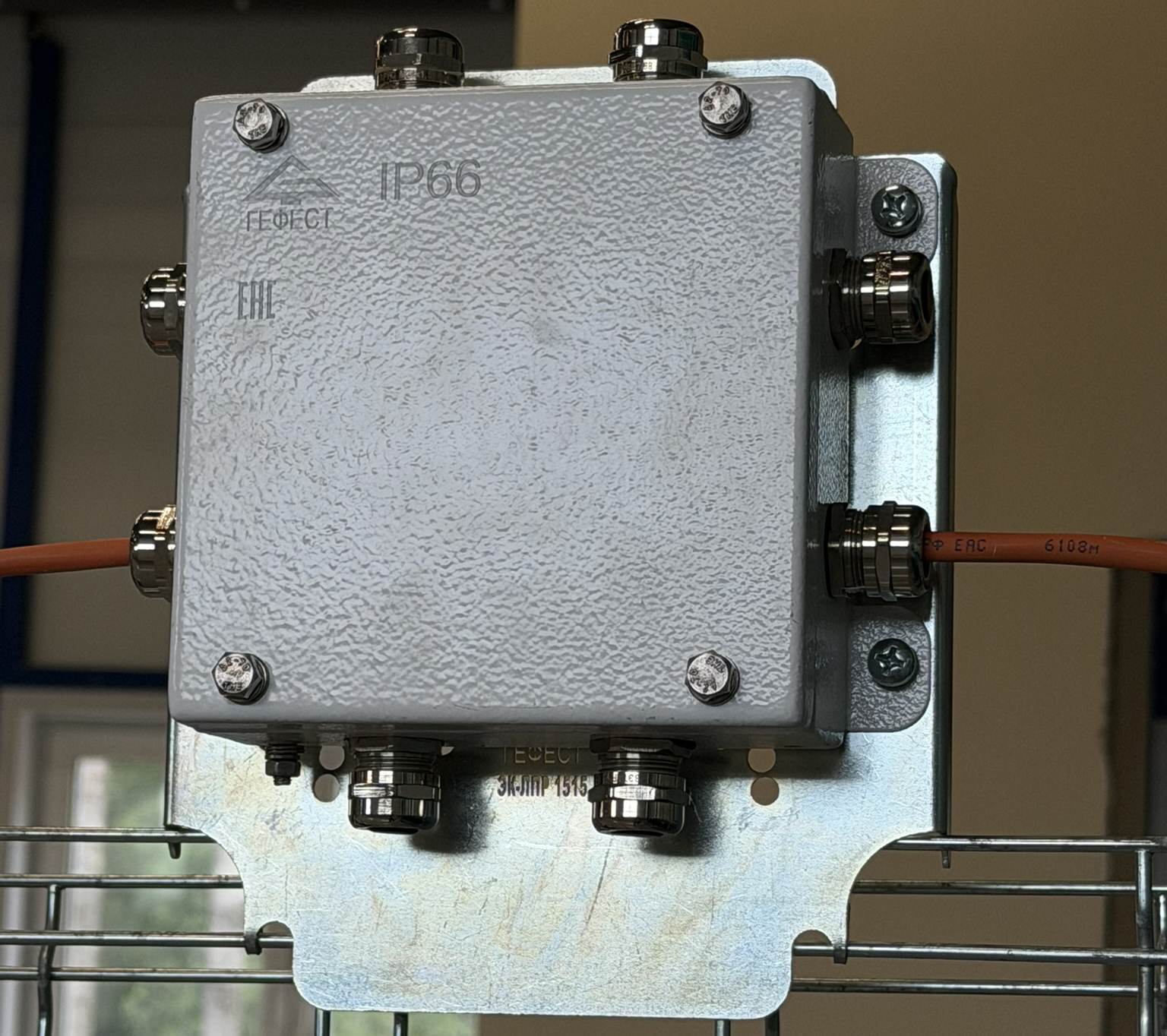

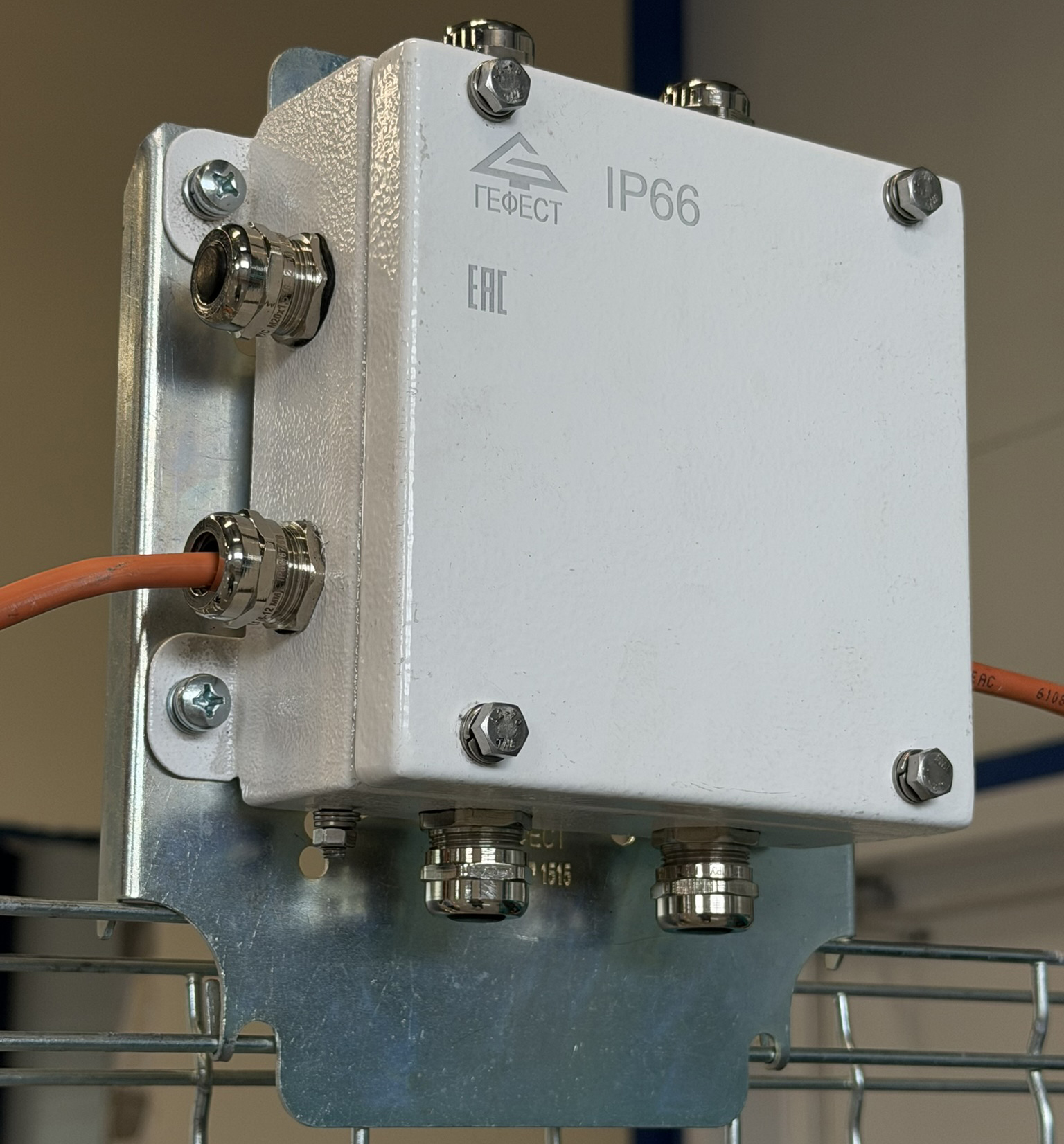

Элементы крепления на лотки проволочные ЭК-ЛПР предназначены для установки на металлических проволочных лотках для крепления на них металлических разветвительных и соединительных монтажных коробок КМ, КМ-О, КМ-А, КМ-В и КМ-ВО. Элементы крепления ЭК-ЛПР имеют следующие наименования и назначение (см. Таблицу 1).
Таблица 1
| Наименование элемента крепления |
Типоразмер коробки КМ, КМ-О, КМ-А, КМ-В, КМ-ВО |
| ЭК-М-1515 | 0808, 1010, 0812, 1212, 1515 |
| ЭК-М-1224 Г* | 1224 |
| ЭК-М-1224 В* | 1224 |
| ЭК-М-1530 Г* | 1530 |
| ЭК-М-1530 В* | 1530 |
| ЭК-М-2020 | 2020 |
| ЭК-М-2040 Г* | 2040 |
| ЭК-М-2040 В* | 2040 |

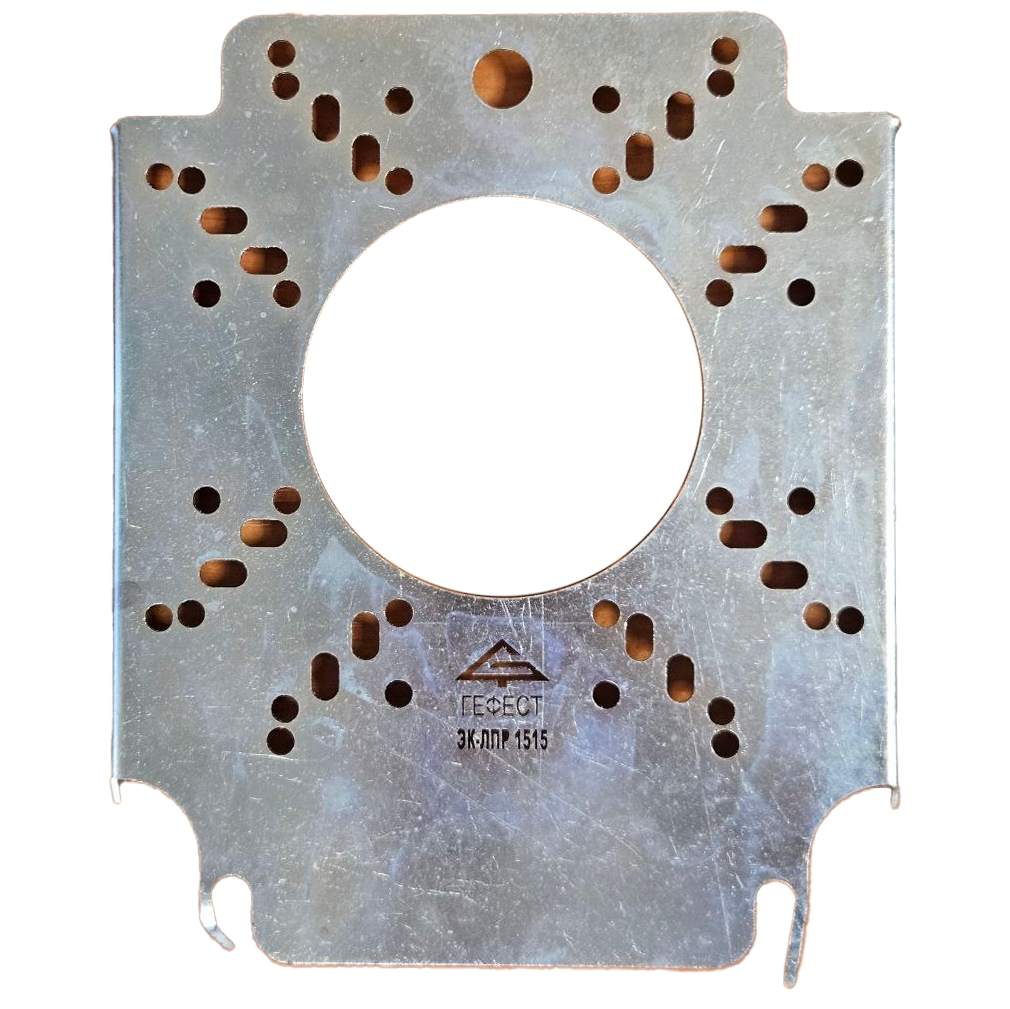

Элементы крепления ЭК-ЛПР изготовлены из конструкционной стали 1,5 мм и имеют цинковое покрытие 15 мкм. По краям расположены ребра с выступом: они являются опорой элемента и зацепляются за верхний край секции проволочного лотка. Снизу элемента крепления расположены металлические язычки. При сгибе они фиксируют его к секции лотка.
На поверхности ЭК-ЛПР-1515, ЭК-ЛПР-2020 расположен набор отверстий для крепления монтажной коробки в горизонтальном либо вертикальном положении. Для монтажных коробок типоразмеров 1224, 1530, 2040 производятся отдельные элементы крепления: с обозначением «В» — для вертикального расположения коробки и с обозначением «Г» — для горизонтального.
На поверхности элементов креплений ЭК-ЛПР-1224 Г, ЭК-ЛПР-1224 В, ЭК-ЛПР-1530 Г, ЭК-ЛПР-1530 В, ЭК-ЛПР-2040 Г, ЭК-ЛПР-2040 В расположен набор отверстий для крепления на нем монтажной коробки.
Элементы крепления ЭК-ЛПР имеют повышенную коррозионную стойкость за счет гальванической обработки. Универсальность крепления обеспечит возможность монтажа на большинство моделей типовых лотков. Монтаж элементов крепления не требует высокой квалификации.

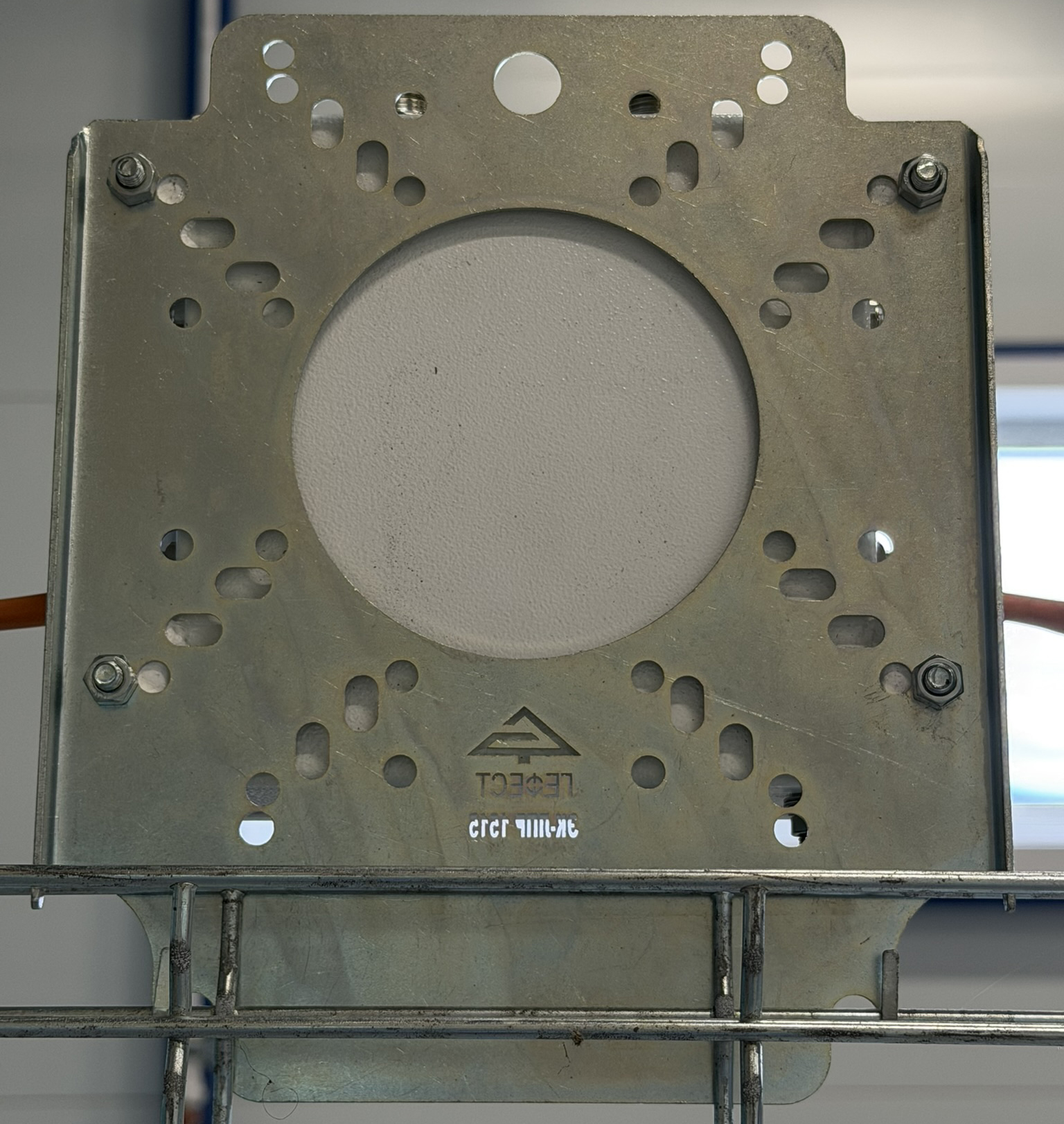

Крепление коробки не входит в комплект. Для крепления необходимы винт М6, гайка М6, шайба 6, шайба-гровер 6.
