Элементы крепления ЭК-ЛП на лотки перфорированные предназначены для установки на металлических перфорированных лотках для крепления на них металлических разветвительных и соединительных коробок монтажных КМ, КМ-О, КМ-А, КМ-В и КМ-ВО. Элементы крепления ЭК-ЛП имеют следующие наименования и назначение (см. Таблицу 1).
Таблица 1
| Наименование элемента крепления |
Типоразмер коробки КМ, КМ-О, КМ-А, КМ-В, КМ-ВО |
| ЭК-М-1515 | 0808, 1010, 0812, 1212, 1515 |
| ЭК-М-1224 Г* | 1224 |
| ЭК-М-1224 В* | 1224 |
| ЭК-М-1530 Г* | 1530 |
| ЭК-М-1530 В* | 1530 |
| ЭК-М-2020 | 2020 |
| ЭК-М-2040 Г* | 2040 |
| ЭК-М-2040 В* | 2040 |

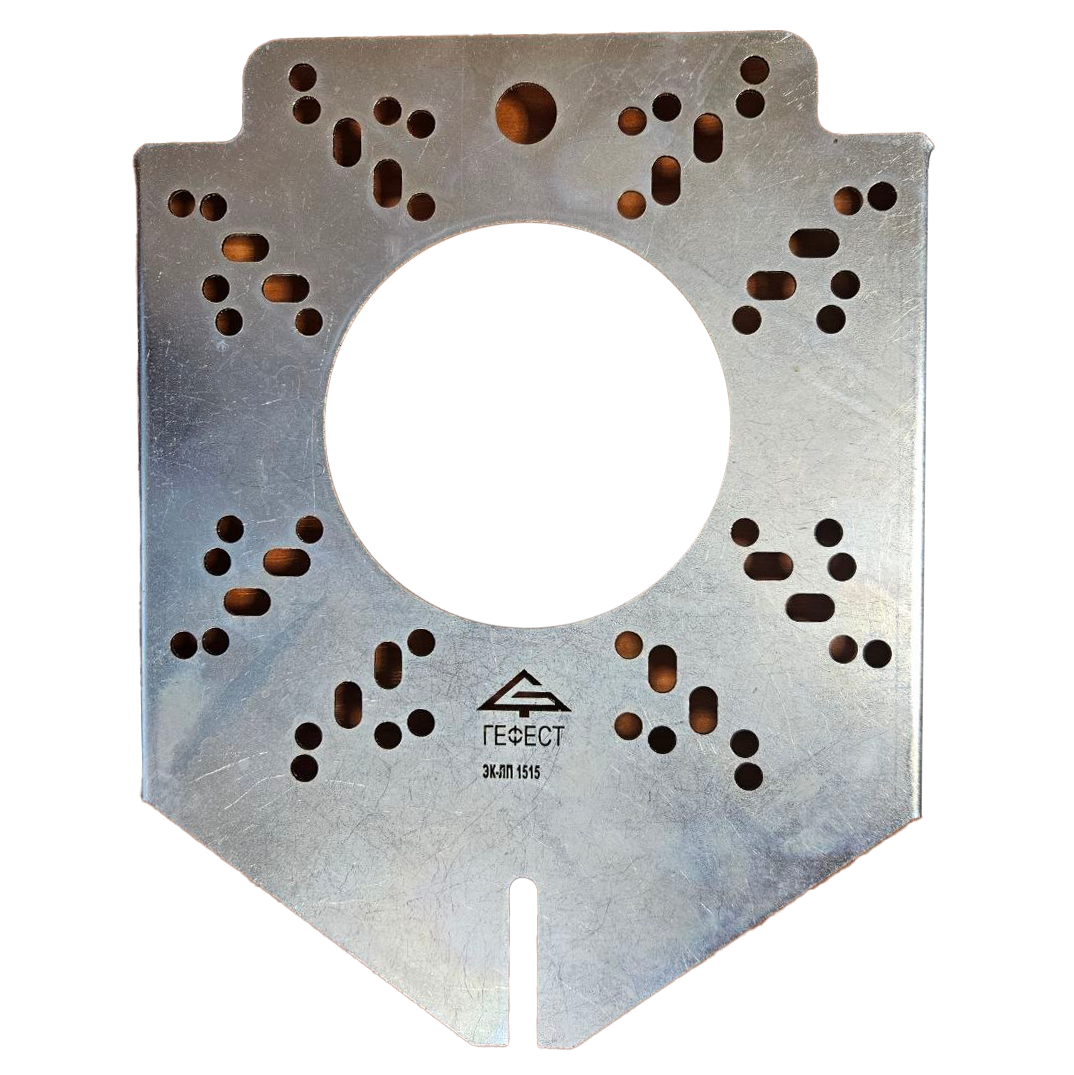

Элементы крепления ЭК-ЛП изготовлены из конструкционной стали 1,5 мм и имеют цинковое покрытие 15 мкм. По краям расположены ребра: они являются опорой элемента. По центру снизу расположен крепёжный паз. Для крепления к лотку используется типовое решение болт М6, шайба и гайка.

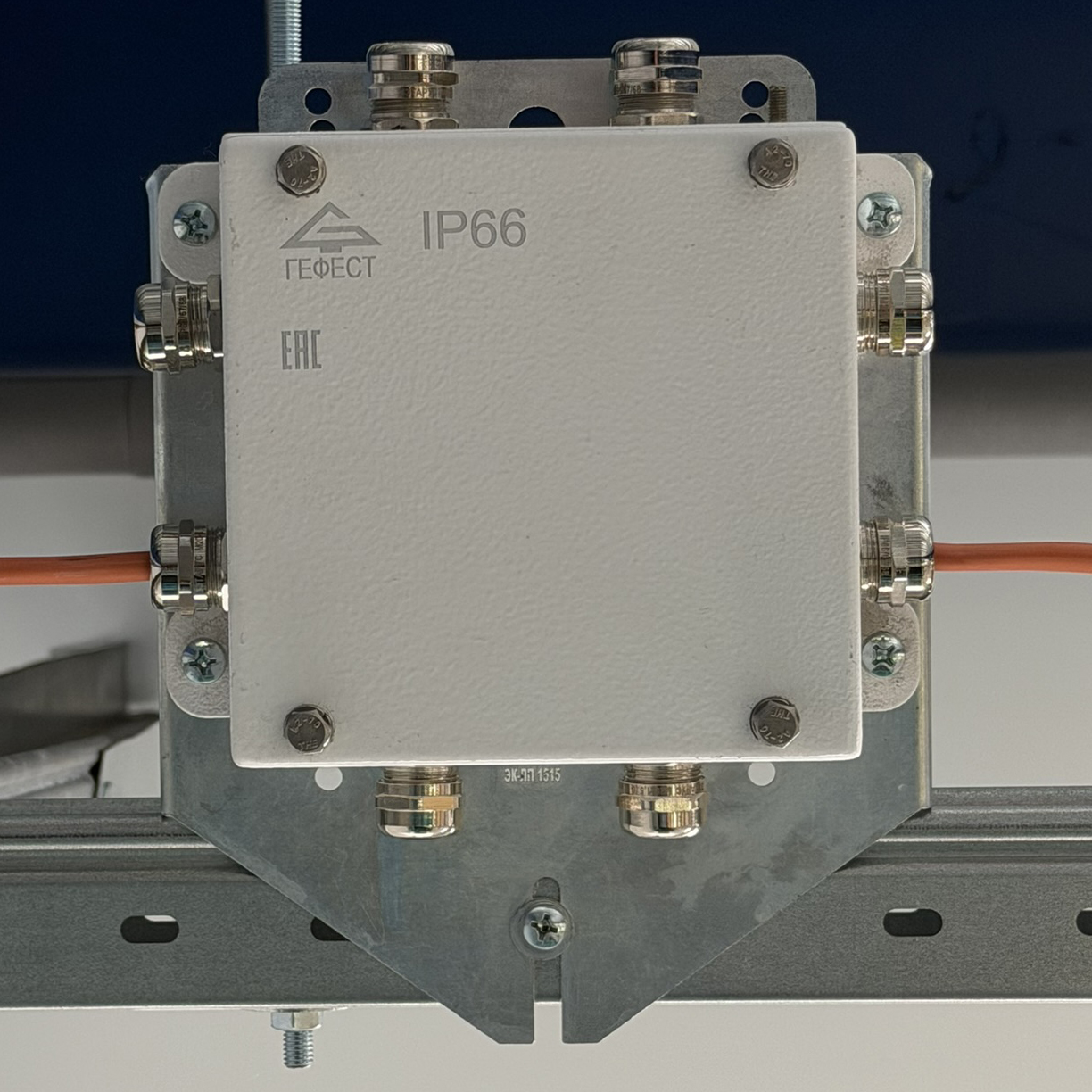

На поверхности ЭК-ЛП-1515, ЭК-ЛП-2020 расположен набор отверстий для крепления монтажной коробки в горизонтальном либо вертикальном положении. К монтажным коробкам типоразмеров 1224, 1530, 2040 производятся отдельные элементы крепления: с обозначением «В» — для вертикального расположения коробки и с обозначением «Г» — для горизонтального.
На поверхности элементов креплений ЭК-ЛП-1224 Г, ЭК-ЛП-1224 В, ЭК-ЛП-1530 Г, ЭК-ЛП-1530 В, ЭК-ЛП-2040 Г, ЭК-ЛП-2040 В расположен набор отверстий для крепления монтажной коробки.
Элементы крепления ЭК-ЛП имеют повышенную коррозионную стойкость за счет гальванической обработки. Универсальность крепления обеспечит возможность монтажа на большинство моделей типовых лотков. Монтаж элементов крепления не требует высокой квалификации.

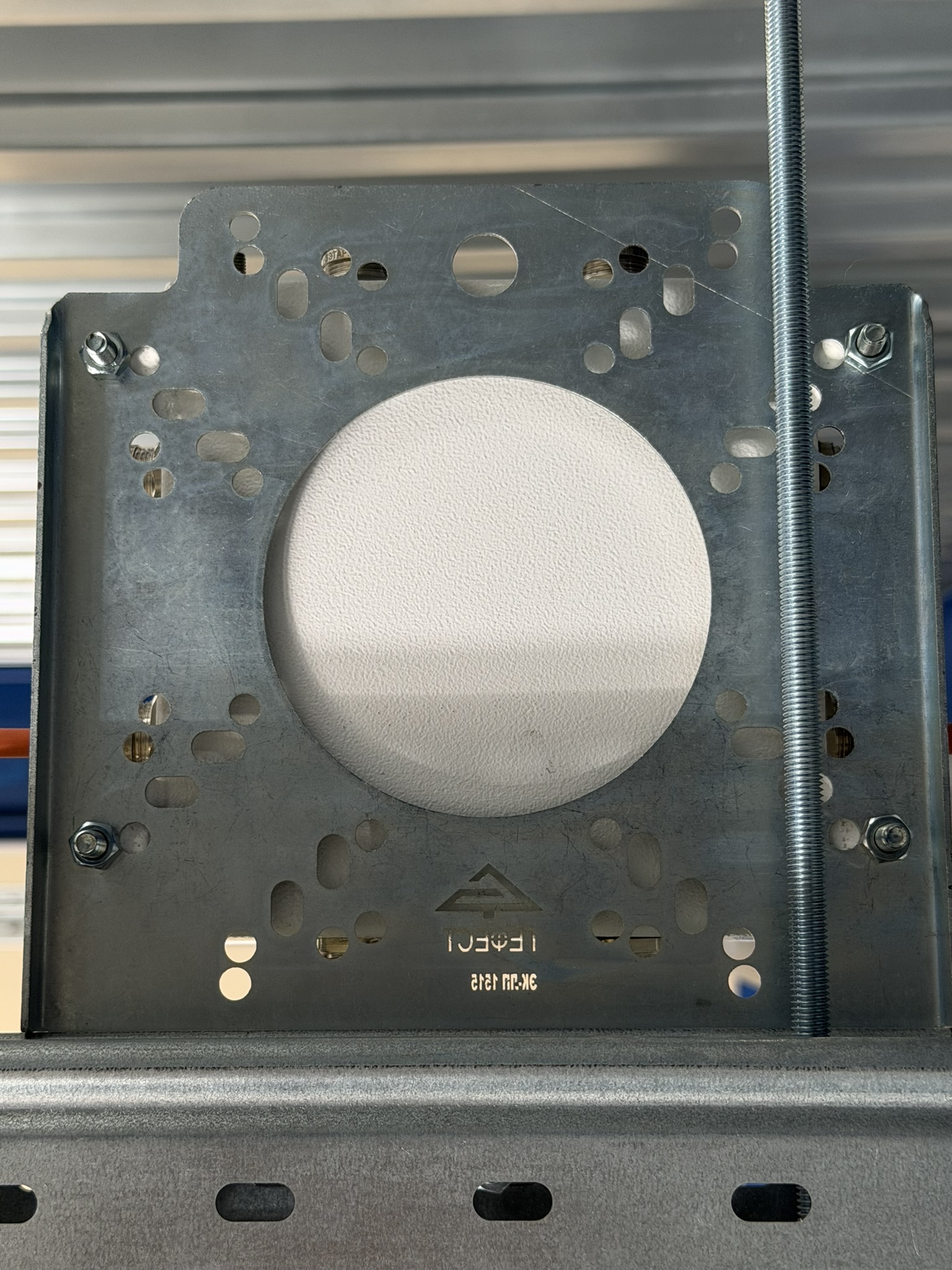

Крепления конструкции к лотку не входят в комплект. Для крепления необходимы винт М6х14, шайба 6, шайба-гровер 6, гайка М6.
Крепление коробки не входит в комплект. Для крепления необходимы винт М6, гайка М6, шайба 6, шайба-гровер 6.
