Элемент крепления на мачту ЭК-М предназначен для установки на мачту и крепления на ней металлических разветвительных и соединительных монтажных коробок КМ, КМ-О, КМ-А, КМ-В и КМ-ВО. Элементы крепления ЭК-М имеют следующие наименования и назначение (см. Таблицу 1).
Таблица 1
| Наименование элемента крепления |
Типоразмер коробки КМ, КМ-О, КМ-А, КМ-В, КМ-ВО |
| ЭК-М-1515 | 0808, 1010, 0812, 1212, 1515 |
| ЭК-М-1224 Г* | 1224 |
| ЭК-М-1224 В* | 1224 |
| ЭК-М-1530 Г* | 1530 |
| ЭК-М-1530 В* | 1530 |
| ЭК-М-2020 | 2020 |
| ЭК-М-2040 Г* | 2040 |
| ЭК-М-2040 В* | 2040 |

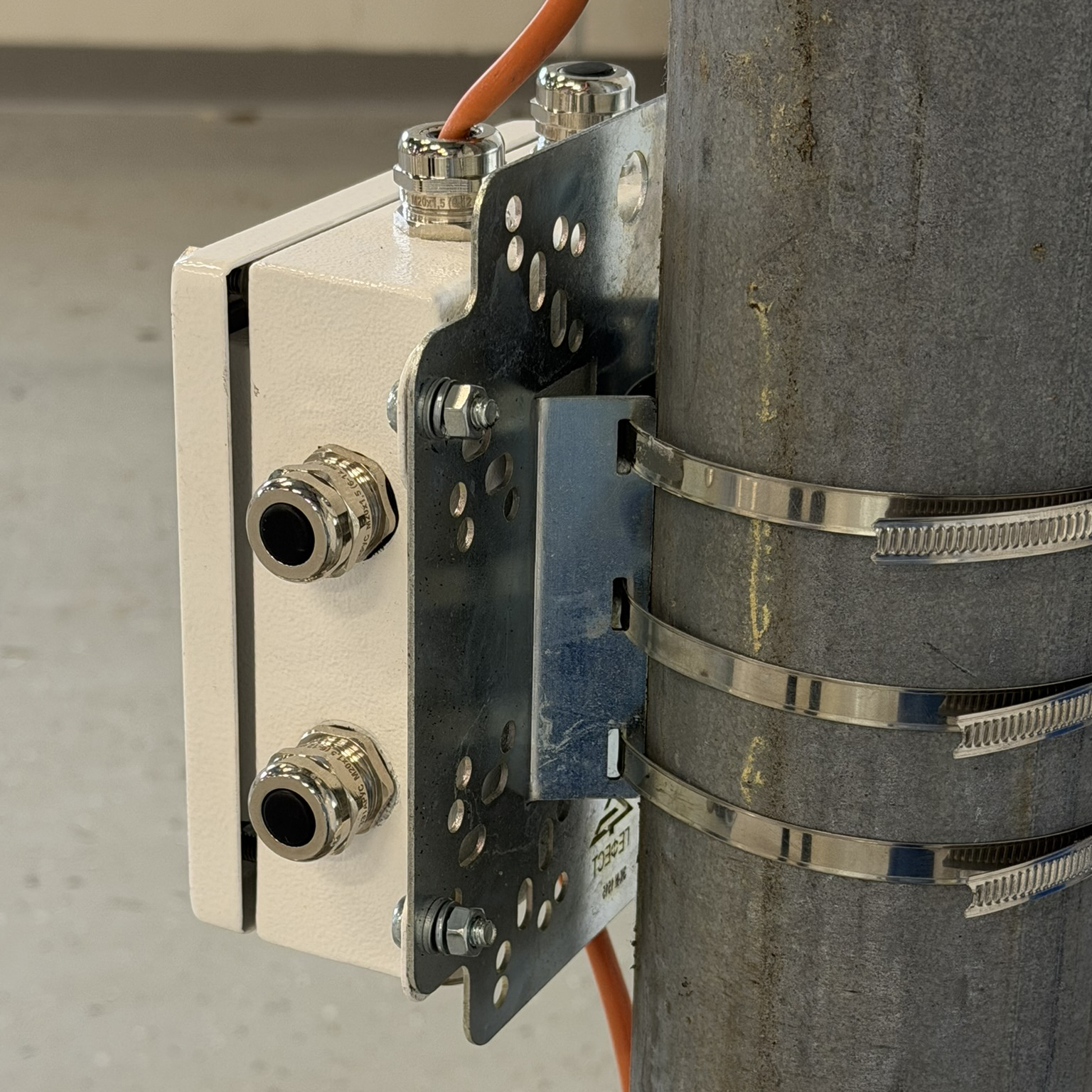

Элементы крепления ЭК-М состоят из кронштейна и хомута. Детали изготовлены из конструкционной стали 1,5 мм и имеют цинковое покрытие 15 мкм. При установке на мачту применяется типовое решение червячный хомут.

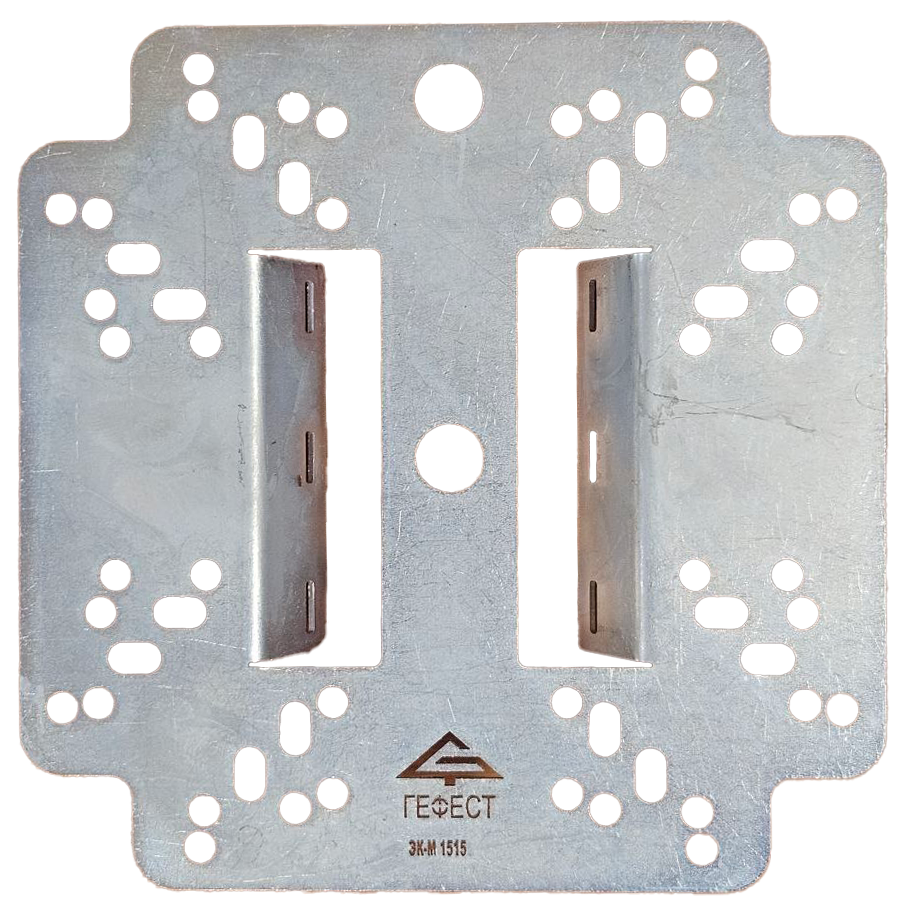

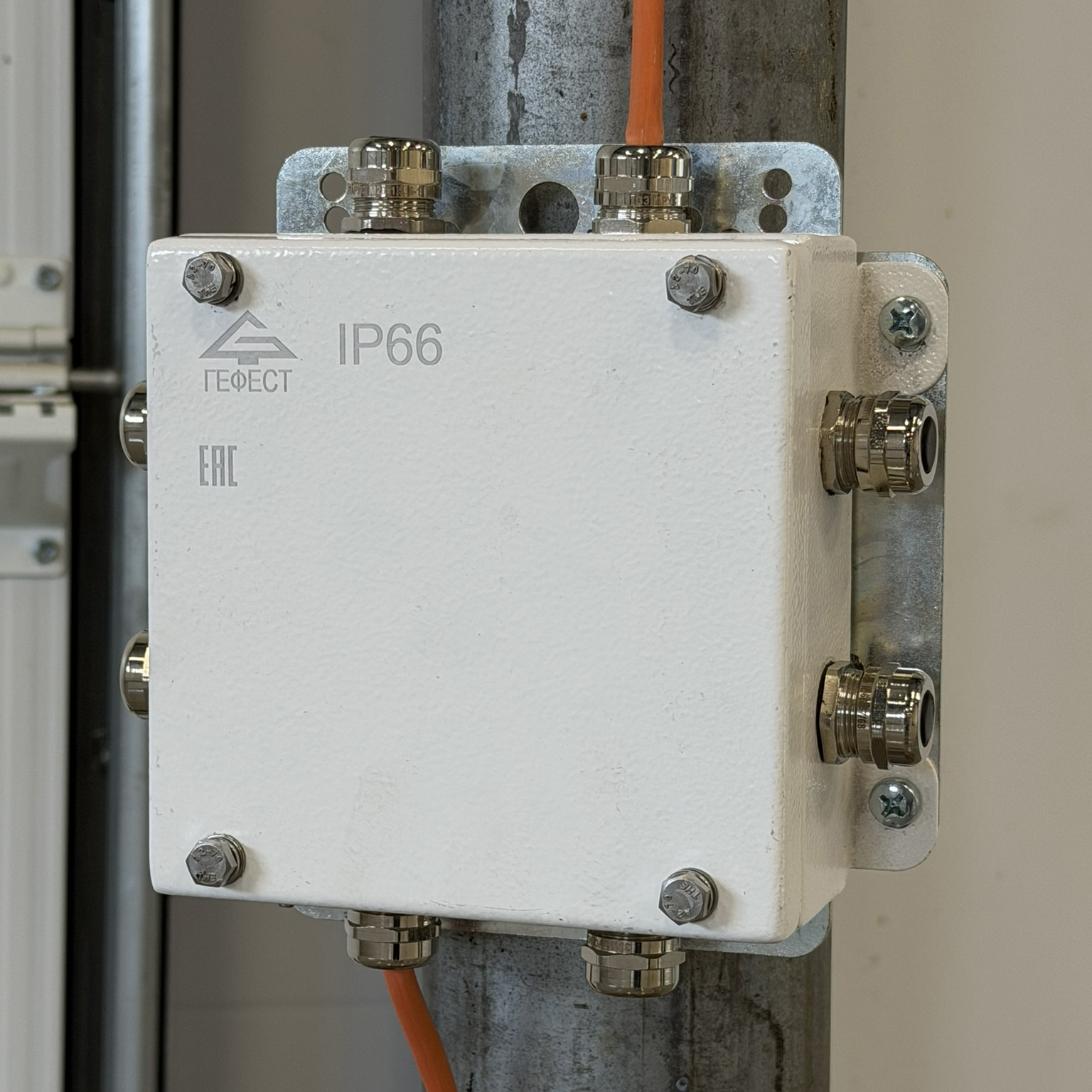

На поверхности ЭК-М-1515, ЭК-М-2020 расположен набор отверстий для возможности крепления монтажной коробки в горизонтальном либо вертикальном положении. Для монтажных коробок типоразмеров 1224, 1530, 2040 производятся отдельные элементы крепления: с обозначением «В» для вертикального расположения коробки и с обозначением «Г» — для горизонтального.
На поверхности элементов креплений ЭК-М-1224 Г, ЭК-М-1224 В, ЭК-М-1530 Г, ЭК-М-1530 В, ЭК-М-2040 Г, ЭК-М-2040 В расположен набор отверстий для возможности крепления на нем монтажной коробки.

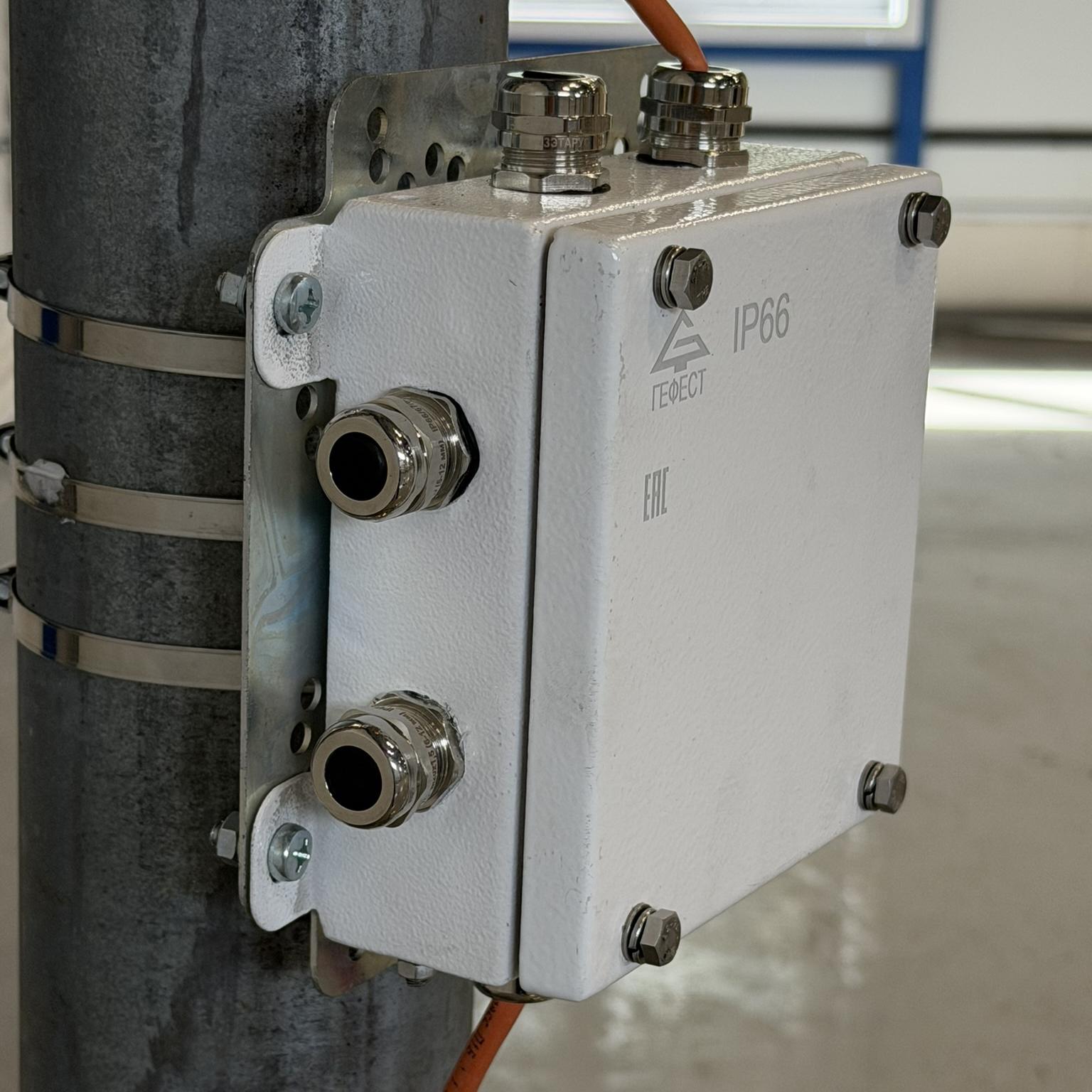

Элементы крепления ЭК-М имеют повышенную коррозионную стойкость за счет гальванической обработки. Универсальность крепления обеспечит возможность монтажа на большинство моделей типовых мачт (круглых столбов). Все элементы крепления подходят для мачт диаметром 110–220 мм. Монтаж элементов крепления не требует высокой квалификации.
Крепления конструкции к мачте не входят в комплект. Для крепления необходим хомут, например червячный, диаметром 110–220 мм.
Крепление коробки не входит в комплект. Для крепления необходимы винт М6, гайка М6, шайба 6, шайба-гровер 6.
