Элемент крепления на колонну квадратного сечения ЭК-К

Элементы крепления на колонны квадратного сечения ЭК-К предназначены для установки на колонну квадратного либо прямоугольного сечения и крепления на них металлических разветвительных и соединительных монтажных коробок КМ, КМ-О, КМ-А, КМ-В и КМ-ВО. Элементы крепления ЭК-К имеют следующие наименования и назначение (см. Таблицу 1).

Таблица 1

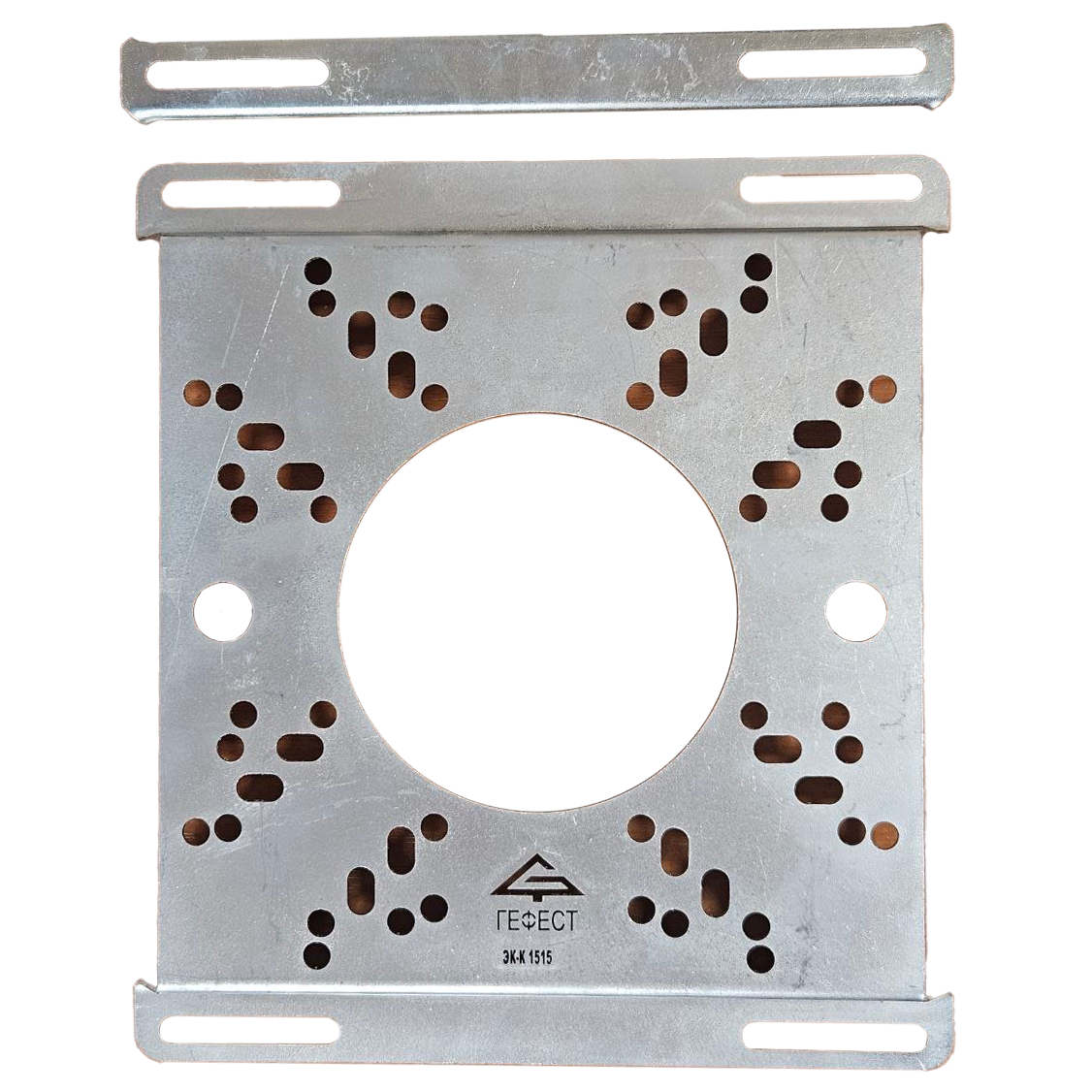

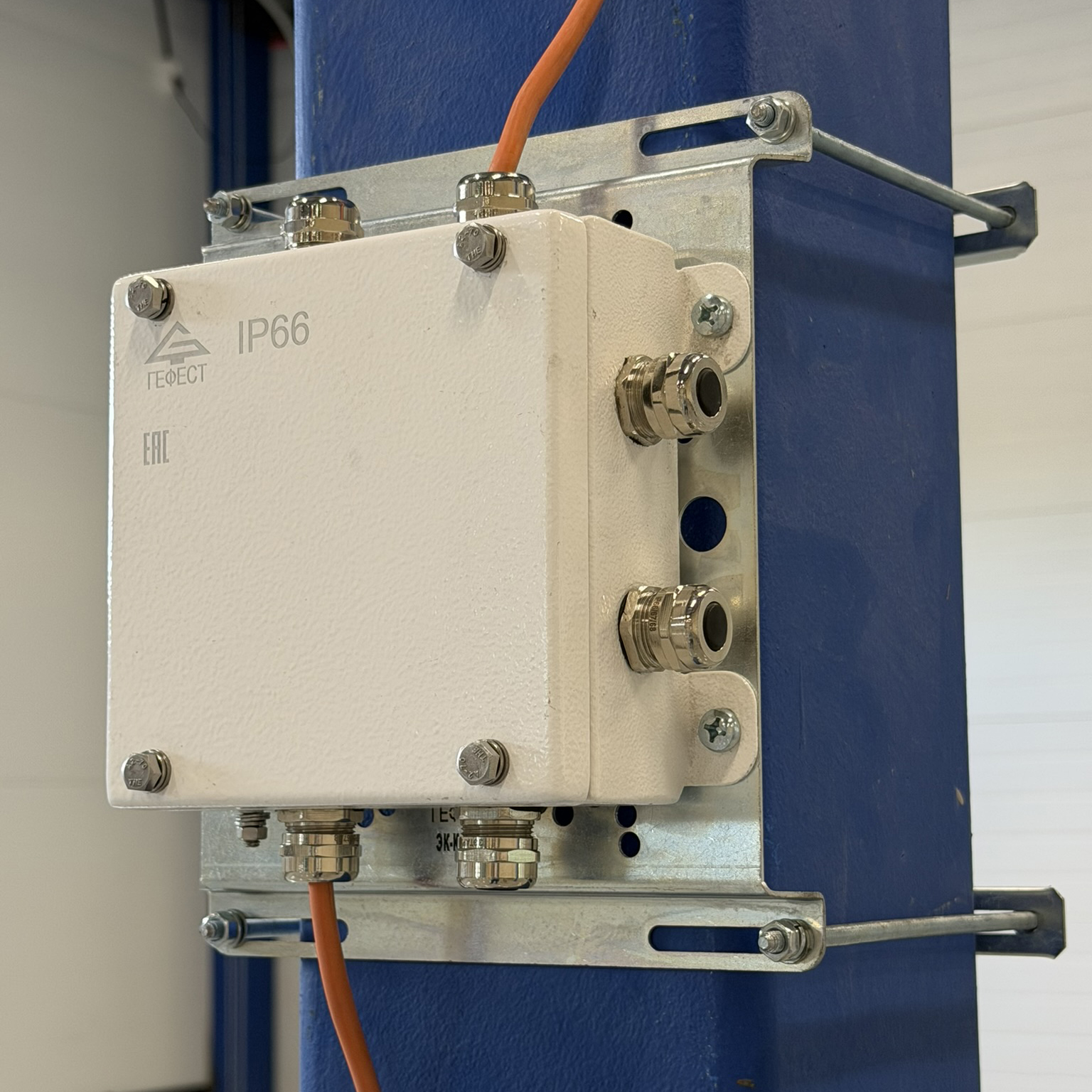

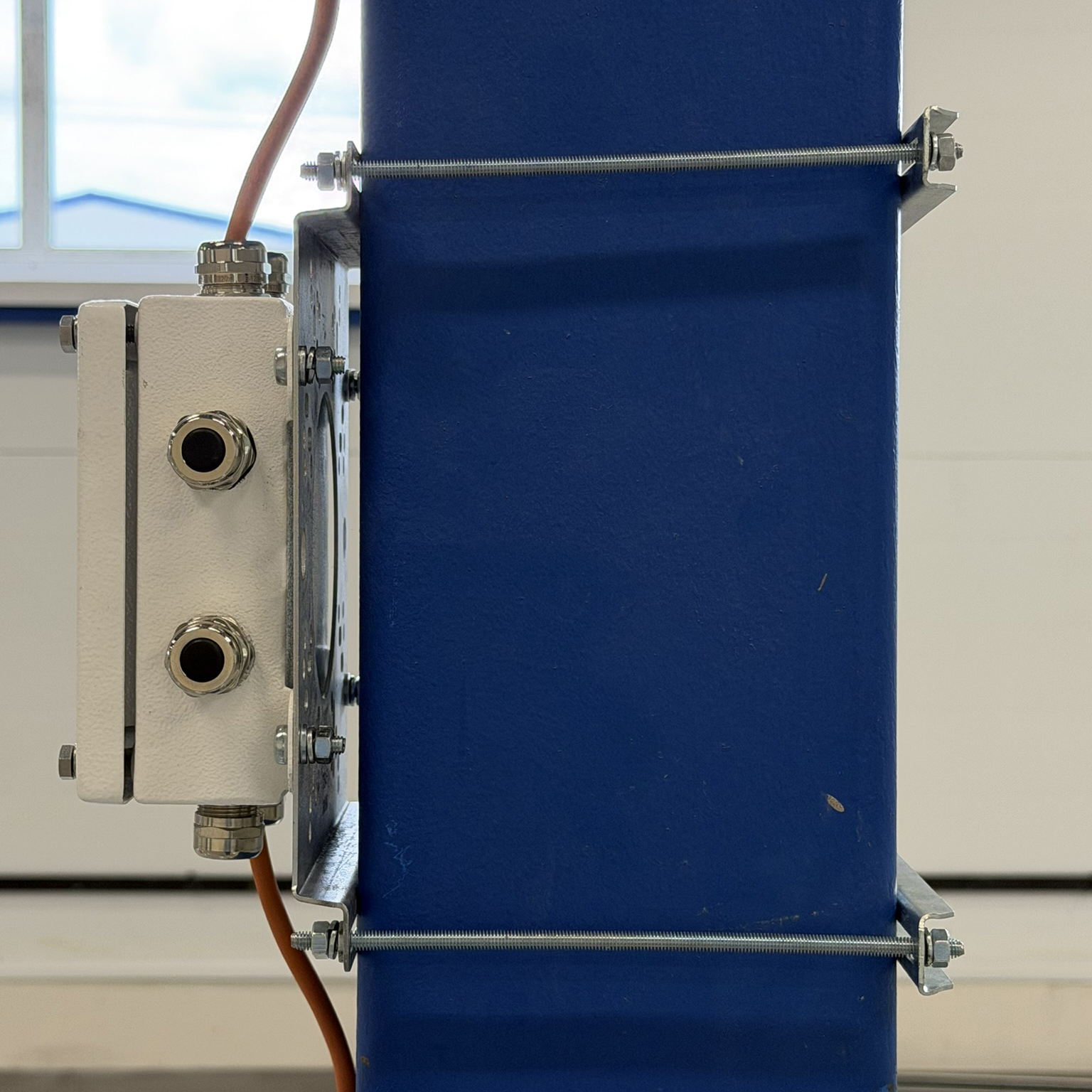

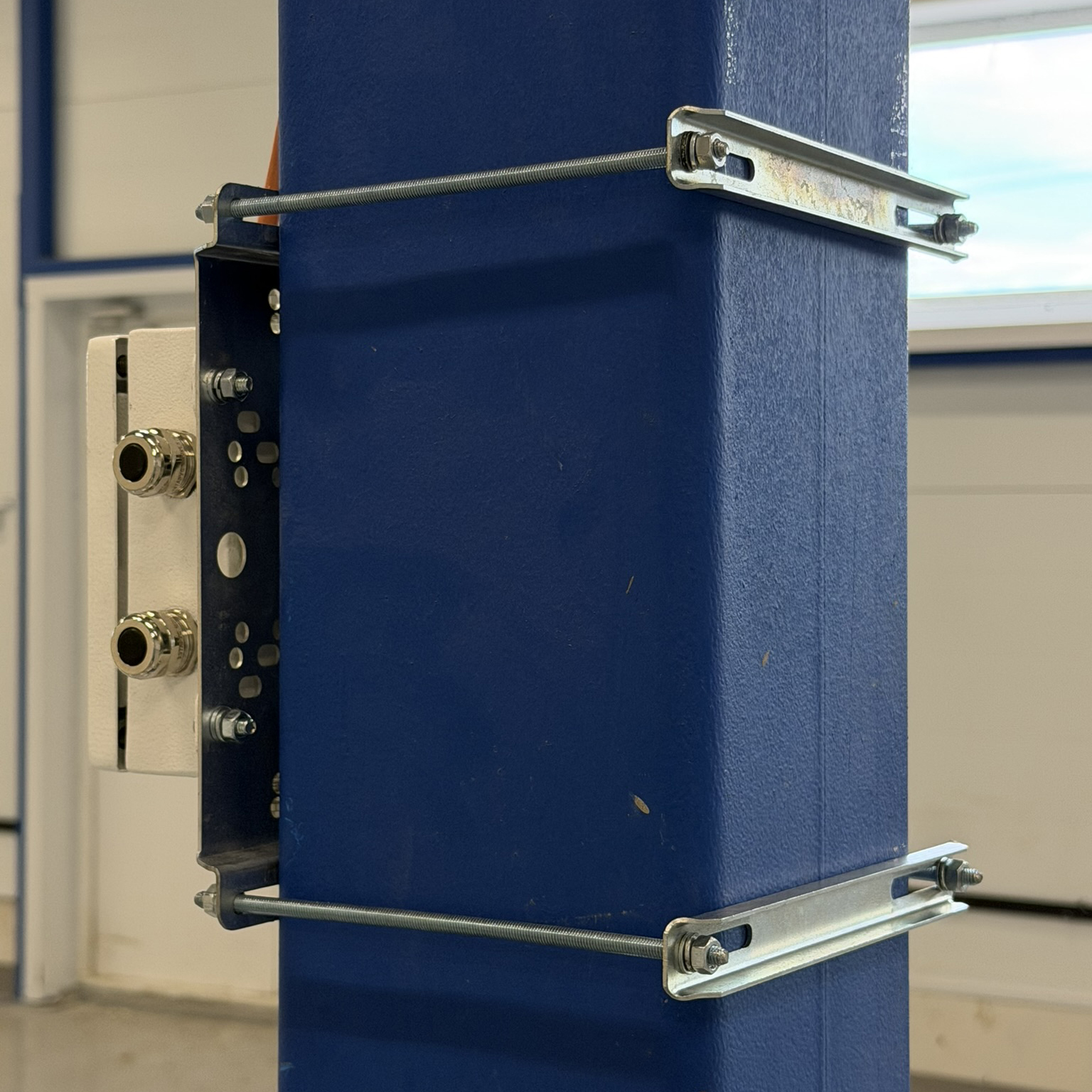

Элементы крепления ЭК-К состоят из кронштейна, скобы и шпильки. Они изготовлены из конструкционной стали 1,5 мм и имеют цинковое покрытие 15 мкм. С одной стороны колонны устанавливается элемент крепления, с обратной — скобы. Для стягивания скобы и элемента крепления используется типовое решение шпилька М6, шайба и гайка.

На поверхности ЭК-К-1515, ЭК-К-2020 расположен набор отверстий для крепления монтажной коробки в горизонтальном либо вертикальном положении. Для монтажных коробок типоразмеров 1224, 1530, 2040 производятся отдельные элементы крепления: с обозначением «В» для вертикального расположения коробки и с обозначением «Г» — для горизонтального.

На поверхности элементов креплений ЭК-К-1224 Г, ЭК-К-1224 В, ЭК-К-1530 Г, ЭК-К-1530 В, ЭК-К-2040 Г, ЭК-К-2040 В расположен набор отверстий для крепления на них монтажной коробки.

Элементы крепления ЭК-К имеют повышенную коррозионную стойкость за счет гальванической обработки. Универсальность крепления обеспечит возможность монтажа на большинство моделей типовых колонн. Все элементы крепления подходят для колонн размером от 120 до 180 мм (ширина и глубина). Монтаж элементов крепления не требует высокой квалификации.

Крепления конструкции к колонне не входят в комплект. Для крепления необходимы шпилька М6, шайба 6 — 8 шт., шайба-гровер 6 — 8 шт., гайка М6 — 8 шт.
