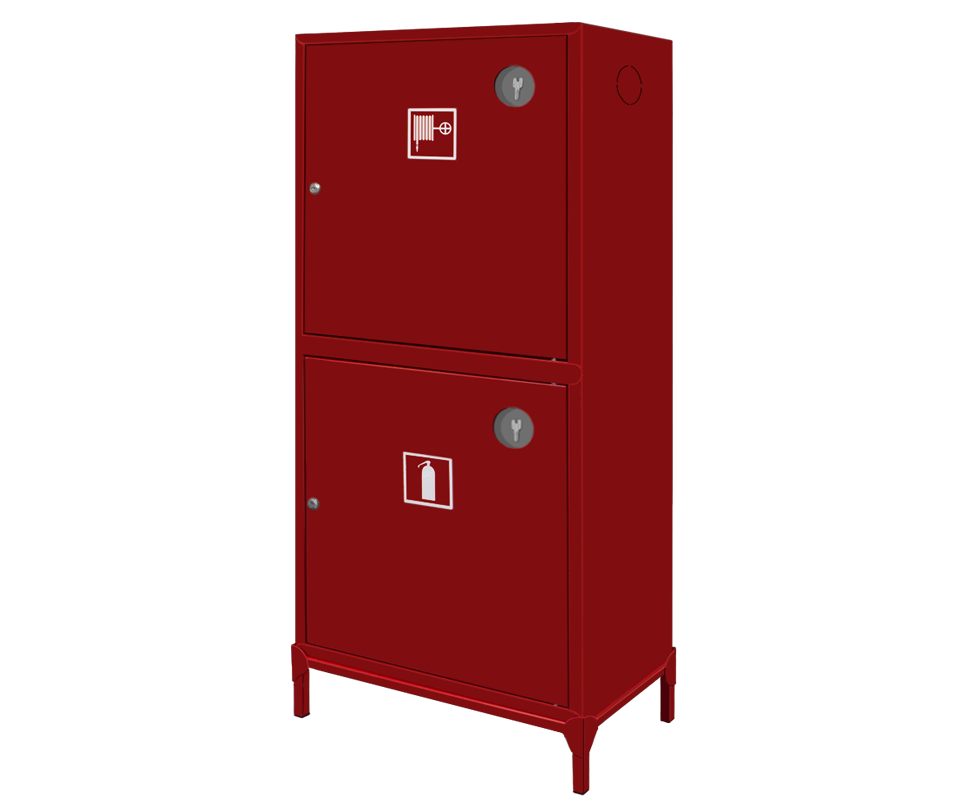

Шкафы пожарные ШП «Гефест» (далее - ШП) изготавливаются по ТУ 28.99.39-003-98632430-2022 и предназначенны для размещения и обеспечения сохранности первичных средств пожаротушения, применяемых во время пожара для защиты людей и материальных ценностей.
ШП – это вид пожарного инвентаря, являющегося составной частью внутреннего противопожарного трубопровода (ВПВ по СП 10.13130.2020).
Проектирование ВПВ с применением ШП производиться в соответствии с СП 10.13130.2020 и Стандартом организации СТО 98632430-001-2020. Корпус ШП изготавливают из листовой углеродистой стали толщиной 1 – 1,5 мм. Угол открывания дверцы – не менее 160º, угол поворота кассеты – катушки не менее 90 º. Внешнее оформление ШП содержит информацию о наличии и составе размещаемых в них технических средств в соответствии с п.5.20 ГОСТ Р 51844-2009. Декоративное красочное покрытие имеет красный сигнальный цвет в соответствии с ГОСТ Р 12.4.026-2015 (допускается окраска в белый цвет), на дверцах вывешиваются красные знаки пожарной безопасности по ГОСТ Р 12.4.026-2015 (F02 – пожарный кран, F04 – огнетушитель, F08 – сухотруб, F10 – кнопка автоматики, F06 – пожарное оборудование). На дверке шкафа, где размещен пожарный кран (далее - ПК), нанесены знак пожарной безопасности F2 и аббревиатура «ПК», после которой оставлено место для порядкового номера шкафа. Подставка для приставного ШП изготавливается по отдельному заказу.
Функциональное назначение ШП в зависимости от размещаемых в нем ТС - шкаф пожарный для размещения пожарного крана и огнетушителя(лей) (ШП-К-О).ШП имеет следующее условное обозначение ШП-К-О-320м ПК(О, З) п (л) (к/б)-«Гефест», где:
• ШП– шкаф пожарный;
• К-О – с кассетой (кассетами) для пожарного рукава и местом для размещения огнетушителей;
• 320м – вертикальный, для 2-х огнетушителей, 1-го пожарного рукава и ПК;
• П – приставной;
• К – комбинированный (дверь огнетушителя со стеклом, дверь пожарного рукава без стекла);
• О – открытый (все двери со стеклами);
• З – закрытый (все двери без стекла);
• п (л) – правый (левый) - направление открытия дверцы;
• к/б – цвет ШП красный/ белый;
• «Гефест» - текстовый товарный знак.
Технические характеристики
Обозначение |
Габариты без / с подставкой не более, мм |
Масса без / с ТС не более, мм |
Габариты секции для огнетушителей не более, мм |
Масса огнетушителей не более, мм |
ШП-К-О-320м ПК п (к/б)-«Гефест» |
1300х600х300 / 1430х600х300 |
35 / 75 | 650х600х300 | 20 |
ШП-К-О-320м ПК л (к/б)-«Гефест» | ||||
ШП-К-О-320м ПО п (к/б)-«Гефест» | ||||
ШП-К-О-320м ПО л (к/б)-«Гефест» | ||||
ШП-К-О-320м ПЗ п (к/б)-«Гефест» | ||||
ШП-К-О-320м ПЗ л (к/б)-«Гефест» | ||||
Масса | 35 |
Размеры | 1430х600х300 |
