СЭВSК1-ПГо(д)0,015-М20х1,5/Р57(68, 93).В3-«GGЕК16»-«Аква-Гефест»
Монтажное положение горизонтально.
Общее описание

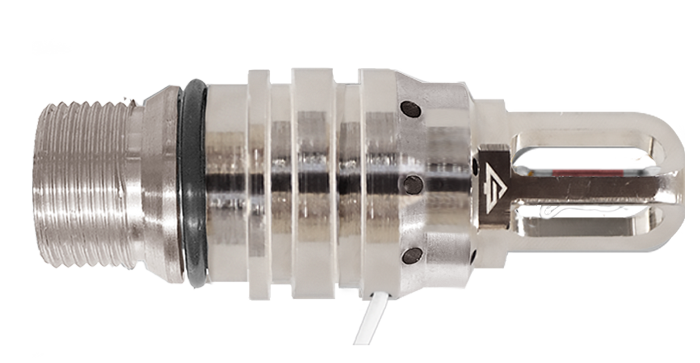

Спринклерные оросители «Аква-Гефест» с электропуском и контролем. Выпускаются с колбой быстрого реагирования диаметром 3 мм.
Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Назначение:
Распылители «Аква-Гефест» высокого давления с электропуском и контролем предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления с принудительным пуском - АУВП ТРВ ВД «Гефест» - ПП.
Сертификация
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.
Обозначение
|
Монтажное положение: горизонтально |
|
|
Спринклер |
СЭВSК1-ПГо(д)0,015-М20х1,5/Р57(68, 93).В3-«GGЕК16»-«Аква-Гефест» |
Технические характеристики
| Параметр | Значение |
| Коэффициент производительности | 0,015 |
| Количество /диаметр отверстий, мм |
6х0,65+7х0,65 |
| Диаметр ячейки фильтра, мм | 0,13 |
| Диапазон рабочего давления, МПа | 8-12 |
| Температура срабатывания |
57°С, 68°С, 93°С |
| Максимальная высота установки, м | 5 |
|
Максимальная защищаемая площадь GGE32(6) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 |
| Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 |
| Коэффициент тепловой инерционности не более, (м·с) ½ | 40 |
| Присоединительная резьба | М20х1,5 |
| Габаритные размеры не более, мм | 70х30 |
| Масса распылителя не более, кг | 0,15 |
| Напряжение в дежурном режиме не менее, В | 5 |
| Допустимый импульсный ток контроля не более, мА | 5 |
| Длительность импульса тока при скважности не менее 8 не более, с | 1 |
| Сопротивление изоляции не менее, МОм |
20 |
| Время срабатывания при электропуске при температуре воздуха не менее 20°С не более, с | 10 |
Условные обозначения для схемы подключения распылителей с электропуском и контролем к ПКТС «Олимп» и ПКТС «Олимп-И»
| ПКТС «Олимп» | Программируемый комплекс технических средств пожарной автоматики «Олимп» |
| ПКТС «Олимп-И» | Программируемый комплекс технических средств пожарной автоматики «Олимп-И» |
| ИПС | Извещатель пожарный сателлитный |
| R1 (2,3,4) | Резисторы номиналом 150 Ом (600, 20, 2000) Ом, соответственно |
| К |
Электрический контакт нормально замкнутый (токопроводящий слой металла, нанесённый на рабочую часть колбы стеклянной термочувствительной с припаянными проводниками) |
| K и R1, K и R3 | Электрические принципиальные схемы замещения теплового замка |
| Коэффициент производительности | 0,015 |
| Габаритные размеры | 70х30 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 10 м2 |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Макс. высота установки | 5 м |
| Масса распылителя | 0,15 кг |
| Направление ОТВ | Горизонтально |
| Присоединительная резьба | М20х1,5 |
| Рабочее давление | 8 – 12 |
| Температура срабатывания спринклера | 57°С, 68°С , 93°С |
