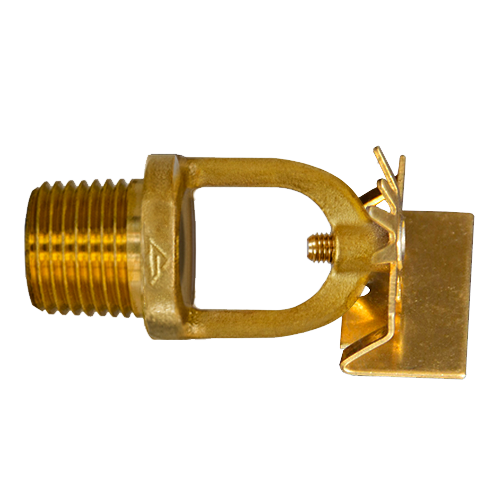

ОРОСИТЕЛИ «АКВА-ГЕФЕСТ» К=0,42/80/5,6 ГОРИЗОНТАЛЬНЫЕ
Обозначение
ДУО0-РUо(д) 0.47 - R1/2 . B3 – «Аква-Гефест»
Общее описание
Спринклерные и дренчерные оросители изготавливаются в исполнении для установки как розеткой вниз, так и розеткой вверх. Зона орошения представлена на рисунке.
Сертификация
Оросители водяные и пенные сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Проектные параметры
| Защищаемая площадь | 12 м2 |
Технические характеристики
| Коэффициент производительности | 0,47 |
| Диаметр колбы спринклера | 3 мм, 5 мм |
| Диаметр выходного отверстия | 11,8 мм |
| Рабочее давление | 0,1-1,0 МПа |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа | установка горизонтально 0,061 |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа | установка горизонтально 0,120 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,15 МПа | установка горизонтально 0,070 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,3 МПа | установка горизонтально 0,120 |
| Присоединительная резьба | 1/2 дюйма |
| Габаритные размеры, до | 64х42 мм |
| Масса распылителя | 0,08 кг |
|
К – фактор, GPM/PSI½ (LPM/bar½) |
6,1 (89,1) |
Обозначение
| Монтажное положение | |
| Спринклер | СУ01-РГо(д)0,47 – R1/2 / P57 (68, 79, 93). B2–«Аква-Гефест» |
| Дренчер | ДУО0-РНо(д) 0.47 - R1/2 . B3 – «Аква-Гефест» |
График зависимости интенсивности орошения от давления при применении воды с коэффициентом производительности К = 0,47 на защищаемой площади 12м2
График зависимости интенсивности орошения от давления при применении пенных растворов с коэффициентом производительности К = 0,47 на защищаемой площади 12м2
Эпюра интенсивности орошения водой и пеной для оросителей с коэффициентом производительности К = 0,47/89,1/6,1 установкой горизонтально
Высота установки оросителей 2,5 м
| Коэффициент производительности | 0,47 |
| Габаритные размеры | 66х42 мм |
| Диаметр выходного отверстия | 11,8 |
| Диапазон рабочего давления для воды | 0,1–1,0 МПа |
| Диапазон рабочего давления для пены | 0,15–1,0 МПа |
| Дренчер или спринклер | Дренчер |
| Защищаемая площадь | 12 м2 |
| К-фактор, GPM/PSI (LPM/bar) | 6,1 (89,1) |
| Коэффициент тепловой инерционности | с колбой 3 мм, не более 50, с колбой 5 мм, не более 80 |
| Масса | 0,08 кг |
| Модель | ДBО1-РГо(д) 0,47-R1/2.В2 Аква-Гефест |
| Направление ОТВ | Горизонтально |
| Присоединительная резьба | 1/2 дюйма |
| Рабочее давление | 0,1-1,0 МПа |
| Тип изделия | Ороситель общего назначения |
