Оповещатели предназначены для работы в составе систем оповещения и управления эвакуацией (СОУЭ) 1 – 5 типов согласно классификации Свода правил СП 3.13130.2009, а также как самостоятельное изделие.
Схема каждого оповещателя оснащена стабилизатором тока.
В соответствии с требованием ГОСТ 53325-2012 п. 6.2.1.17, схема оповещателя оснащена ограничителем тока с тепловым взводом. При параллельном подключении нескольких оповещателей в линию связи неисправность в одном оповещателе, вызванная тепловым воздействием при пожаре, не оказывает влияние на работоспособность других оповещателей в линии связи.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. МО10.В.02754. Срок действия - по 07.11.2022.
Соответствие нормативам
Оповещатели обеспечивают форму знаков, поясняющие надписи, типоразмеры, сигнальные цвета для поясняющих надписей и пиктограмм, цвета фона в соответствии с требованиями ТУ 4371-012-70631050-2016 и заказом потребителя.
Сигнальные цвета, форма и типоразмеры оповещателей, предназначенных для обеспечения эвакуации и оповещения соответствуют требованиям ГОСТ 12.4.026-2015.
Особенности:
• широкий набор стандартных текстов для размещения на информационном поле оповещателей;
• возможно размещение пиктограммы и знаков безопасности или текста на любом языке;
• могут работать в мигающем режиме по сигналу активации (определяется при заказе)*, при отсутствии активации оповещатели обеспечивают оповещение в статическом режиме;
• применение ограничителя тока с тепловым взводом и керамических клемм позволяет исключить влияние на работоспособность других оповещателей (подключенных к данной линии) при неисправности в самом пожарном оповещателе, вызванной тепловым воздействием при пожаре (п. 6.2.1.17 ГОСТ Р 53325-2012);
• подключение оповещателей обеспечивает разрыв контролируемой линии системы пожарного оповещения и формирование сигнала «Неисправность» при изъятии оповещателя;
• оповещатели серии SP обеспечивают контрастное восприятие при уровне внешней освещенности до 50 000 лк, что позволяет использовать их, в том числе, и в местах прямого попадания солнечных лучей;
• однозначно информируют о режиме работы оповещателя, что соответствует п.9.14.4, 10.3.1, 11.3.1 СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.»;
• степень защиты оболочки IP44, IP66 (Степень защиты оболочки IP44 - предназначены для монтажа в помещениях);
• корпус оповещателя изготавливается из оцинкованной стали, окрашивается полимерной краской белого цвета (по желанию заказчика, может быть окрашен в любой цвет из палитры RAL) или из нержавеющей стали.
• два температурных исполнения: от –40 до +55°C (стандартное), от –60 до +55°C («Север»);
• могут применяться в защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звукового давления более 95 дБ.
* - мигающие модели оповещателей имеют частоту мигания в диапазоне от 0,5 до 2 Гц.
Технические характеристики:
| Исполнение | SP |
| Номинальное значение напряжения питания, В | |
| Допустимый диапазон изменения напряжения питания, В | от 18 В (U мин) до 30 В (U макс) |
|
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
250* |
| Контрастное восприятие при максимальной освещенности, лк |
до 50 000 |
* – по каждому входу управления
Пример подключения оповещателей в линию оповещения прибора управления
Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
| Типоразмер |
Габаритные размеры* , мм/ Масса, кг |

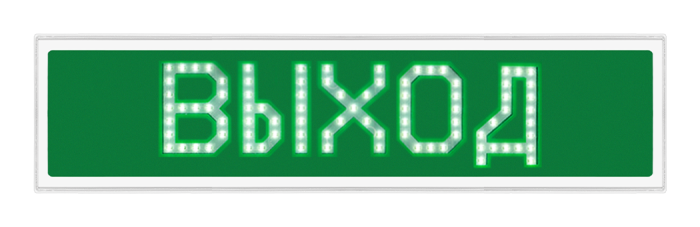

| 1х8 (1 строка, до 8 букв) | 300х80х40/ 1,0 |
| 2х5 (2 строки, до 5 букв в каждой) | 300х150х40/ 1,2 |

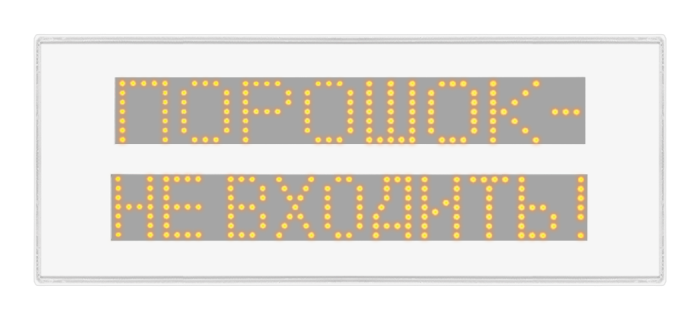

| 2х8 (2 строки, до 8 букв в каждой) | 350х150х40/ 1,5 |
| 2х10 (2 строки, до 8 букв в каждой + доп. световое табло) | 425х150х40/ 2,1 |
* с учетом скобы для крепления
Возможная комплектация
Для дополнительной защиты оповещателя от воздействия климатических факторов и улучшения видимости при установке на улице рекомендуем козырек оповещателя «Ирида-Гефест».
Оповещатели рассчитаны на круглосуточную непрерывную работу. Средний срок службы оповещателя не менее 10 лет.
