Особенности:
• обеспечивают контрастное восприятие надписи в условиях прямой засветки до 50 000 лк (яркое солнце);
• корпус изготовлен из нержавеющей стали.;
• температурный режим: от –40°C до +55°C
Технические характеристики
Электропитание |
от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В |
Работоспособность при изменениях напряжения |
от 18 В (U мин) до 30 В (U макс) |
Ток потребления |
не более 250 мА |
Степень защиты оболочки |
IP 44 (для монтажа в помещениях) |

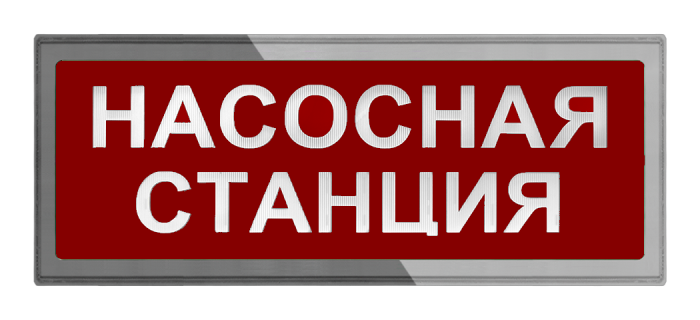

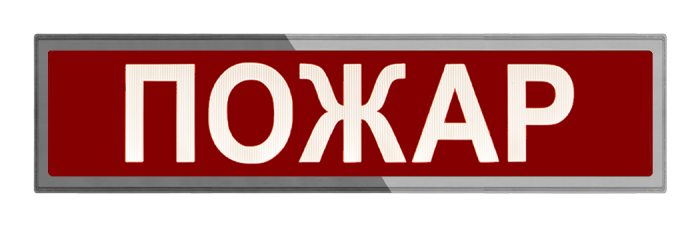

Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
Типоразмер | Габаритные размеры, мм | Масса, не более, кг |
1х8 | 300х80х40 | 1,0 |
2х5 | 300х150х40 | 1,2 |
2х8 | 350х150х40 | 1,5 |
2х10 | 425х150х40 |
2,1 |
Способы отображения информации (Таблица 1):

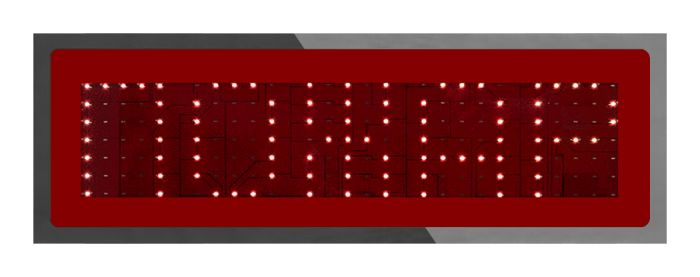

SP – отличается от исполнения Р повышенной яркостью свечения.
Таблица 1. Способы отображения информации
Способ выполнения надписей и рисунков | Обозначение |
Светодиодный экран односторонний повышенной яркости | SP |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
Цвет | Обозначение цвета |
Белый |
Бел. |
Зеленый | Зел. |
Красный | Кр. |
Синий | Син. |
Желтый | Желт. |
Черный | Черн. |
Оранжевый |
Оранж. |
Пример подключения оповещателей в линию оповещения прибора управления
