Сертификат ТР ЕАЭС на оповещатели “Ирида-Гефест”.pdf Оповещатели пожарные световые«Ирида-Гефест» трафаретные
• обеспечивают контрастное восприятие надписи в условиях прямой засветки до 500 лк;
• при установке на улице необходимо использовать козырек;
• возможно размещение любых пиктограмм, знаков безопасности или текста на любом языке;

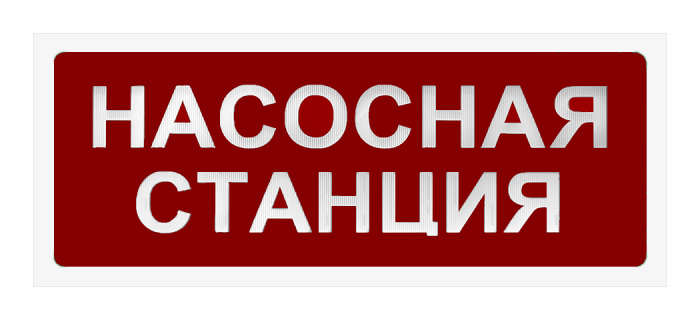

• выполнены трафаретным способом, оптимальным для производства световых указателей, предназначенных для работы в режиме постоянного включения, типа «ВЫХОД», «НАСОСНАЯ СТАНЦИЯ», «ПОЖАРНЫЙ СУХОТРУБ» и др.;
• информация воспринимаема во включенном и выключенном состоянии;
• корпус может быть изготовлен из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL)
Сигнальные цвета, форма и типоразмеры трафаретных оповещателей, предназначенных для обеспечения эвакуации и оповещения соответствуют требованиям ГОСТ 12.4.026-2015.
Мигающие модели трафаретных оповещателей имеют частоту мигания в диапазоне от 0,5 до 2 Гц.
Технические характеристики
|
Электропитание |
от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В |
|
Работоспособность при изменениях напряжения |
от 10,5 В (U мин) до 48 В (U макс) |
|
Ток потребления |
длиной до 8 знаков – не более 25 мА, длиной более 8 знаков – до 35 мА |
|
Степень защиты оболочки |
IP66 или IP41(для монтажа в помещениях) |
Способы отображения информации (Таблица 1):
Т – информация сформирована на трафарете под защитным стеклом. Активация оповещателя обеспечивается торцевой подсветкой стекла.
Таблица 1. Способы отображения информации
| Способ выполнения надписей и рисунков | Обозначение |
|
Трафаретный односторонний (с подсветкой) |
T |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
| Цвет | Обозначение цвета |
|
Белый |
Бел. |
| Зеленый | Зел. |
| Красный | Кр. |
| Синий | Син. |
| Желтый | Желт. |
| Черный | Черн. |
| Оранжевый | Оранж. |
Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
| Типоразмер | Габаритные размеры, мм |
| 1х8 | 300х80х30 |
| 2х5 | 300х150х30 |
| 2х8 | 350х150х30 |
| 2х10 | 425х150х30 |
Пример подключения оповещателей в линию оповещения прибора управления

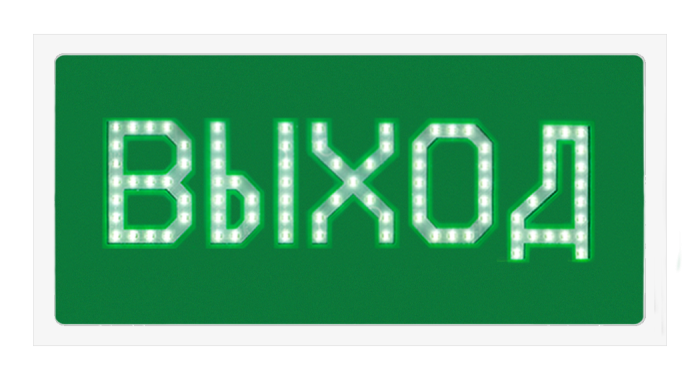

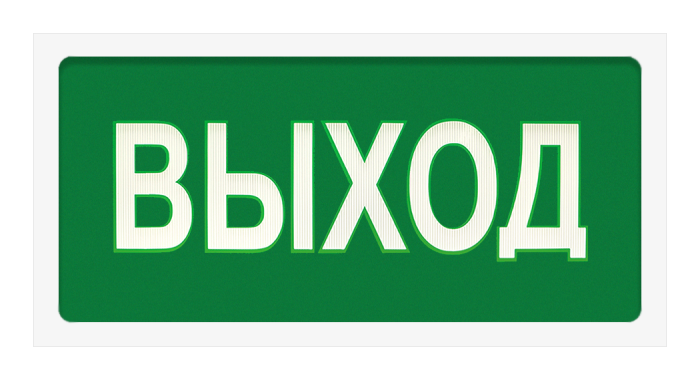

-вкл.png "Оповещатели с корпусом 2х5")

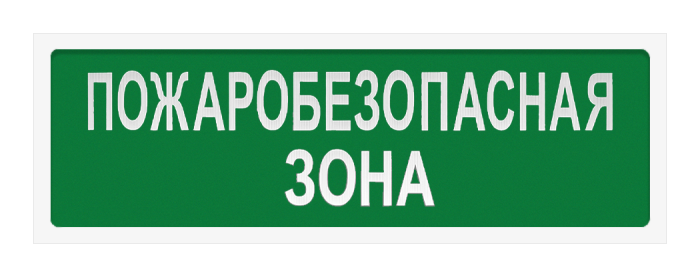

-вкл.png "Оповещатели с корпусом 2х10")
