Серия Р IP66 “СЕВЕР”

Общие сведения и технические данные

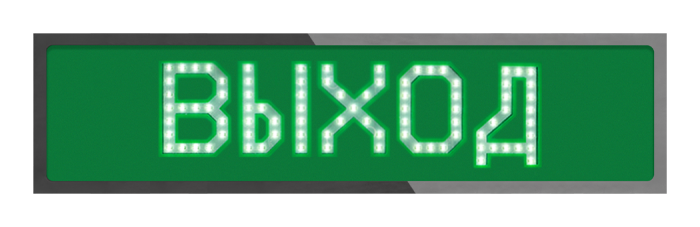

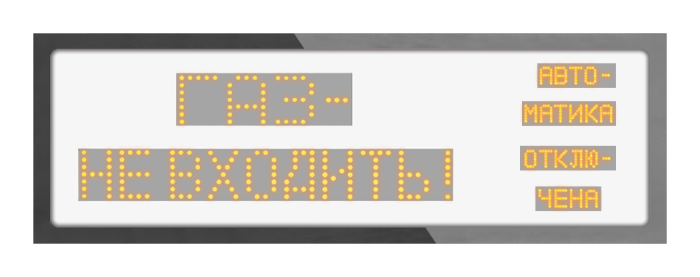

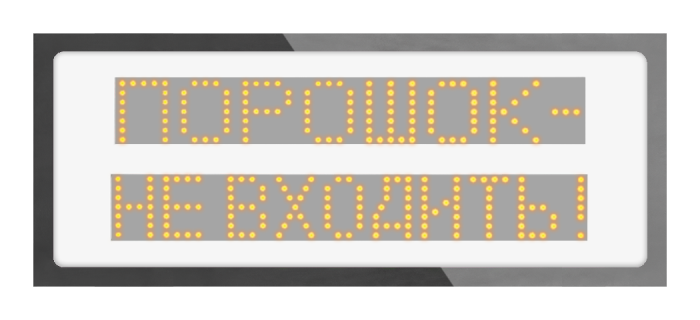

Оповещатели пожарные светодиодные «Ирида-Гефест» исполнение «Север»»

Оповещатели светодиодные пожарные «Ирида-Гефест» исполнение «Север» отличаются стойкостью к воздействию пониженной температуры окружающей среды до минус 60 °С, в соответствии с ГОСТ Р 53325.

Особенности:

• диапазон рабочих температур от –60°C до +55°C

• корпус оповещателя выполнен из нержавеющей стали

• степень защиты оболочки IP66;

• исполнение «Север» доступно для всех серий оповещателей «Ирида-Гефест»: «Трафаретных» и серий «P» и «SP».

Технические характеристики

Трафаретные оповещатели

Электропитание	от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В
Работоспособность при изменениях напряжения	от 10,5 В (U мин) до 48 В (U макс)
Ток потребления	длиной до 8 знаков – не более 25 мА, длиной более 8 знаков – до 35 мА
Степень защиты оболочки	IP66, IP 44 (для монтажа в помещениях)

Оповещатели серии «P»

Электропитание	от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В
Работоспособность при изменениях напряжения	от 18 В (U мин) до 30 В (U макс)
Ток потребления	не более 100 мА
Степень защиты оболочки	IP66, IP 44 (для монтажа в помещениях)

Оповещатели серии «SP»

Электропитание	от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В
Работоспособность при изменениях напряжения	от 18 В (U мин) до 30 В (U макс)
Ток потребления	не более 250 мА
Степень защиты оболочки	IP66, IP 44 (для монтажа в помещениях)

Способы отображения информации (Таблица 1):

Т – информация сформирована на трафарете под защитным стеклом. Активация оповещателя обеспечивается торцевой подсветкой стекла.

Р – информация сформирована на светодиодной матрице. Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.

SP – отличается от исполнения Р повышенной яркостью свечения.

Таблица 1. Способы отображения информации

Способ выполнения надписей и рисунков	Обозначение
Светодиодный экран односторонний	Р
Светодиодный экран односторонний повышенной яркости	SP
Трафаретный односторонний (с подсветкой)	T

Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)

По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.

Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.

Цвет	Обозначение цвета
Белый	Бел.
Зеленый	Зел.
Красный	Кр.
Синий	Син.
Желтый	Желт.
Черный	Черн.
Оранжевый	Оранж.
