Особенности:
• обеспечивают контрастное восприятие надписи в условиях прямой засветки до 10 000 лк (солнечный день)
• невоспринимаемы в выключенном состоянии, что однозначно информирует о режиме работы оповещателя;
• корпус изготовлен из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашен в любой цвет из палитры RAL);
• температурный режим: от –40°C до +55°C
Технические характеристики
Электропитание |
от источника постоянного тока с номинальным значением напряжения U ном, равным 24 В |
Работоспособность при изменениях напряжения |
от 18 В (U мин) до 30 В (U макс) |
Ток потребления |
не более 100 мА |
Степень защиты оболочки |
IP66 |
Способы отображения информации (Таблица 1):

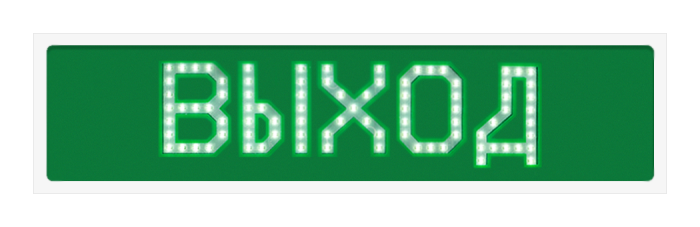

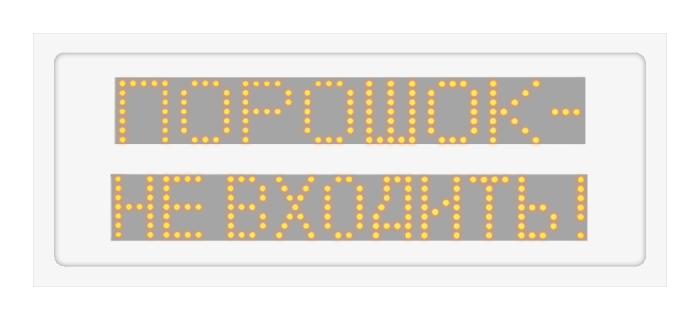

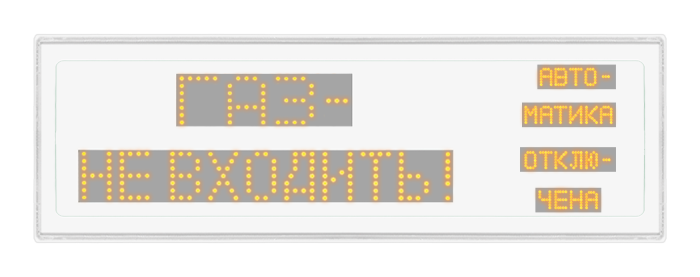

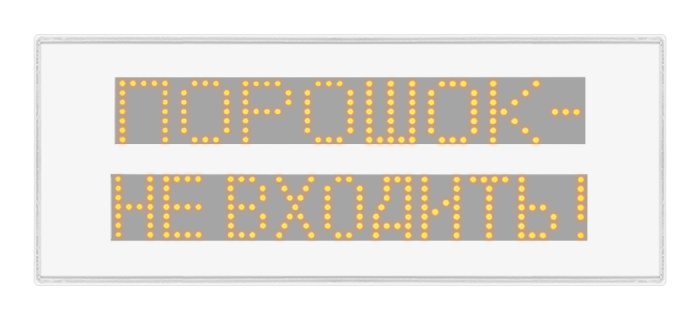

Р – информация сформирована на светодиодной матрице. Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.
Таблица 1. Способы отображения информации
Способ выполнения надписей и рисунков | Обозначение |
Светодиодный экран односторонний | Р |
Светодиодный экран односторонний повышенной яркости | SP |
Трафаретный односторонний (с подсветкой) |
T |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
Цвет | Обозначение цвета |
Белый |
Бел. |
Зеленый | Зел. |
Красный | Кр. |
Синий | Син. |
Желтый | Желт. |
Черный | Черн. |
Оранжевый | Оранж. |
Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
Типоразмер | Габаритные размеры, мм |
1х8 | 300х80х30 |
2х5 | 300х150х30 |
2х8 | 350х150х30 |
2х10 | 425х150х30 |
Пример подключения оповещателей в линию оповещения прибора управления
