Сертификат ТР ЕАЭС на оповещатели “Ирида-Гефест”.pdf Особенности:
• обеспечивают контрастное восприятие надписи в условиях прямой засветки до 50 000 лк (яркое солнце)
• невоспринимаемы в выключенном состоянии, что однозначно информирует о режиме работы оповещателя;
• корпус изготовлен из нержавеющей стали или оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашен в любой цвет из палитры RAL);
• температурный режим: от –40°C до +55°C (стандартный), от –60 до + 55°С (исполнение «Север»).
Таблица 1. Технические характеристики
| Исполнение | Р |
| Номинальное значение напряжения питания, В | 24 |
| Допустимый диапазон изменения напряжения питания, В |
от 18 В (U мин) до 30 В (U макс) |
|
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
250* |
| Контрастное восприятие при максимальной освещенности, лк |
до 50 000 |
|
Диапазон эксплуатационных температур - стандартное исполнение - исполнение «Север» |
от –40 до + 55°С от –60 до + 55°С |
| Степень защиты оболочки, по ГОСТ 14254-2015 | IP 44, IP 66 |
|
Габаритные размеры ** / масса, не более, мм/кг - «1х8» - «2х5» - «2х8» - «2х10» |
300х80х40 / 1,0 300х150х40 / 1,2 350х150х40 / 1,5 425х150х40 / 2,1 |
* – по каждому входу управления
Способы отображения информации (Таблица 1):

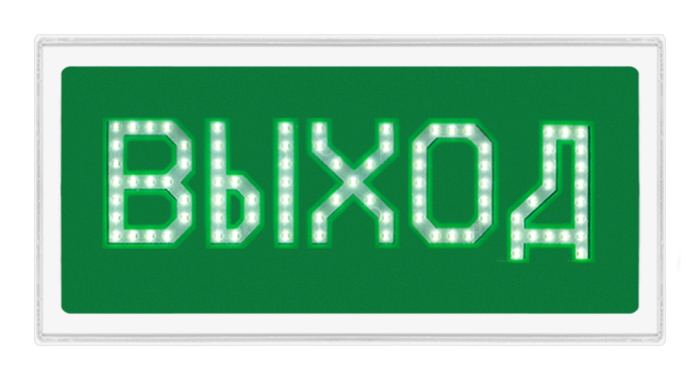

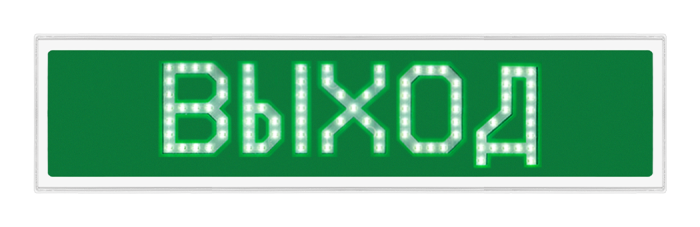

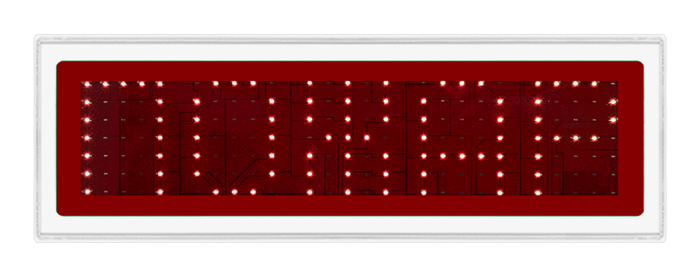

SP – отличается от исполнения Р повышенной яркостью свечения.
Таблица 1. Способы отображения информации
| Способ выполнения надписей и рисунков | Обозначение |
| Светодиодный экран односторонний повышенной яркости | SP |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
| Цвет | Обозначение цвета |
|
Белый |
Бел. |
| Зеленый | Зел. |
| Красный | Кр. |
| Синий | Син. |
| Желтый | Желт. |
| Черный | Черн. |
| Оранжевый | Оранж. |
Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
| Типоразмер | Габаритные размеры, мм |
| 1х8 | 300х80х30 |
| 2х5 | 300х150х30 |
| 2х8 | 350х150х30 |
| 2х10 | 425х150х30 |
Пример подключения оповещателей в линию оповещения прибора управления
Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»
| Типоразмер | Габаритные размеры, мм |
| 1х8 (1 строка, до 8 букв) | 300х80х30 |
| 2х5 (2 строки, до 5 букв в каждой) | 300х150х30 |
| 2х8 (2 строки, до 8 букв в каждой) | 350х150х30 |
| 2х10 (2 строки, до 8 букв в каждой + доп. световое табло) | 425х150х30 |
Возможная комплектация
Для дополнительной защиты оповещателя от воздействия климатических факторов и улучшения видимости при установке на улице рекомендуем козырек оповещателя «Ирида-Гефест».
Гарантийный срок эксплуатации оповещателей – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска, при правильной эксплуатации.
Способы отображения информации (Таблица 1):
SP – отличается от исполнения Р повышенной яркостью свечения.
Таблица 1. Способы отображения информации
| Способ выполнения надписей и рисунков | Обозначение |
| Светодиодный экран односторонний | Р |
| Светодиодный экран односторонний повышенной яркости | SP |
|

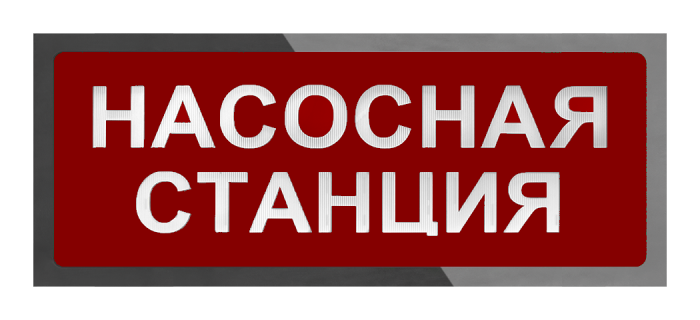

Трафаретный односторонний (с подсветкой) |
T |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
| Цвет | Обозначение цвета |
|
Белый |
Бел. |
| Зеленый | Зел. |
| Красный | Кр. |
| Синий | Син. |
| Желтый | Желт. |
| Черный | Черн. |
| Оранжевый | Оранж. |
Таблица. Массогабаритные характеристики оповещателей "Ирида-Гефест"
| Условный типоразмер | Габаритные размеры корпуса, не более, мм |
Масса, не более, кг |
| 1х8 | 300х80х30 | 1 |
|
2х5 |
300х150х30 |
1,2 |
|
2х8 |
350х150х30 |
1,5 |
|
2х10 |
425х150х30 |
2,1 |
