Оповещатели пожарные световые "Ирида-Гефест"

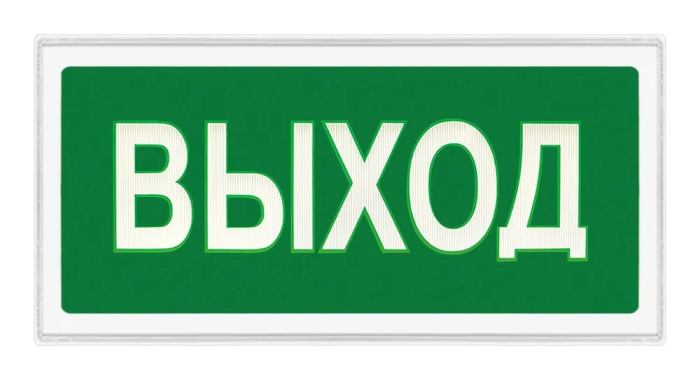

Оповещатели пожарные световые «Ирида-Гефест» предназначены для светового оповещения о пожаре или других чрезвычайных ситуациях, об обстановке на объекте, а также для различных информационных целей («ВЫХОД», направления движения, места расположения установок пожаротушения, пожарных кранов, специальных помещений, оборудования и т.д.).

Оповещатели предназначены для работы в составе систем оповещения и управления эвакуацией (СОУЭ) 1 – 5 типов согласно классификации Свода правил СП 3.13130.2009, а также как самостоятельное изделие.

Схема каждого оповещателя оснащена стабилизатором тока.

В соответствии с требованием ГОСТ 53325-2012 п. 6.2.1.17, схема оповещателя оснащена ограничителем тока с тепловым взводом. При параллельном подключении нескольких оповещателей в линию связи неисправность в одном оповещателе, вызванная тепловым воздействием при пожаре, не оказывает влияние на работоспособность других оповещателей в линии связи.

Сертификация

• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;

• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. МО10.В.02754. Срок действия - по 07.11.2022.

Соответствие нормативам

Оповещатели обеспечивают форму знаков, поясняющие надписи, типоразмеры, сигнальные цвета для поясняющих надписей и пиктограмм, цвета фона в соответствии с требованиями ТУ 4371-012-70631050-2016 и заказом потребителя.

Сигнальные цвета, форма и типоразмеры оповещателей, предназначенных для обеспечения эвакуации и оповещения соответствуют требованиям ГОСТ 12.4.026-2015.

Особенности:

• степень защиты оболочки IP44, IP66 (Степень защиты оболочки IP44 - предназначены для монтажа в помещениях);

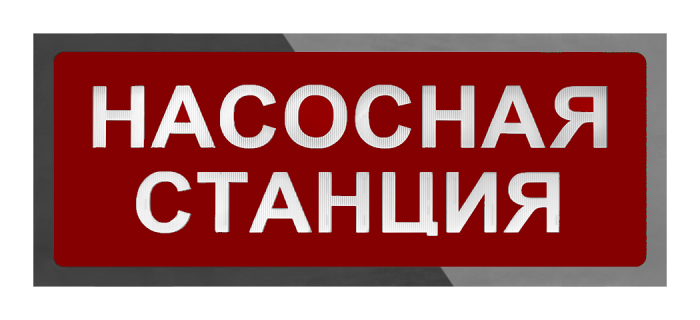

• широкий набор стандартных текстов для размещения на информационном поле оповещателей;

• возможно размещение пиктограммы и знаков безопасности или текста на любом языке;

• могут работать в мигающем режиме по сигналу активации (определяется при заказе)*, при отсутствии активации оповещатели обеспечивают оповещение в статическом режиме;

• применение ограничителя тока с тепловым взводом и керамических клемм позволяет исключить влияние на работоспособность других оповещателей (подключенных к данной линии) при неисправности в самом пожарном оповещателе, вызванной тепловым воздействием при пожаре (п. 6.2.1.17 ГОСТ Р 53325-2012);

• подключение оповещателей обеспечивает разрыв контролируемой линии системы пожарного оповещения и формирование сигнала «Неисправность» при изъятии оповещателя;

• оповещатели серии SP обеспечивают контрастное восприятие при уровне внешней освещенности до 50 000 лк, что позволяет использовать их, в том числе, и в местах прямого попадания солнечных лучей;

 • однозначно информируют о режиме работы оповещателя, что соответствует п.9.14.4, 10.3.1, 11.3.1 СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.»;

• корпус оповещателя изготавливается из оцинкованной стали, окрашивается полимерной краской белого цвета (по желанию заказчика, может быть окрашен в любой цвет из палитры RAL) или из нержавеющей стали.

• два температурных исполнения: от –40 до +55°C (стандартное), от –60 до +55°C («Север»);

• могут применяться в защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звукового давления более 95 дБ.

* - мигающие модели оповещателей имеют частоту мигания в диапазоне от 0,5 до 2 Гц.



Технические характеристики:

Исполнение	Т	Р	SP
Номинальное значение напряжения питания, В	24
Допустимый диапазон изменения напряжения питания, В	от 10,5 В (U мин) до 48 В (U макс)	от 12 В (U мин) до 30 В (U макс)	от 18 В (U мин) до 30 В (U макс)
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой)	25                        25                        25                        35	100*	250*
Контрастное восприятие при максимальной освещенности, лк	до 500	до 10 000	до 50 000

* – по каждому входу управления

Способы отображения информации:

Т (трафаретные) – информация сформирована на трафарете под защитным стеклом. Активация оповещателя обеспечивается торцевой подсветкой стекла.

Р – информация сформирована на светодиодной матрице. Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.

SP – отличается от исполнения Р повышенной яркостью свечения.


Обеспечивают контрастное восприятие надписи в условиях прямой засветки:

• Трафаретные -  до 500 лк;

• Серия Р - до 10 000 лк (солнечный день);

• Серия SP - до 50 000 лк (яркое солнце);

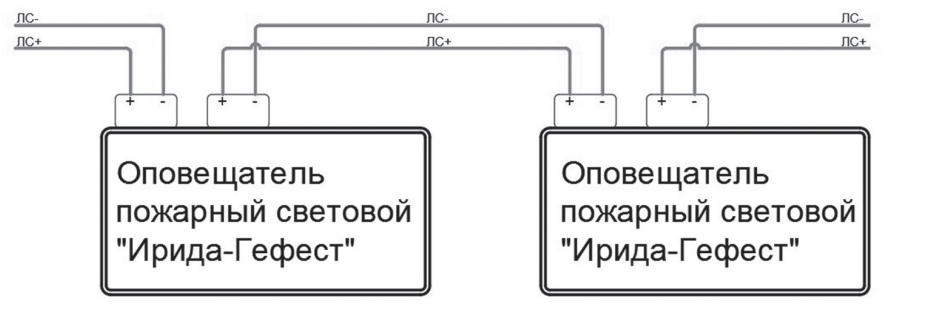

  Пример подключения оповещателей в линию оповещения прибора управления

Габаритные размеры оповещателей пожарных световых «Ирида-Гефест»

Типоразмер	Габаритные размеры* , мм/  Масса, кг
1х8 (1 строка, до 8 букв)	300х80х40/ 1,0
2х5 (2 строки, до 5 букв в каждой)	300х150х40/ 1,2
2х8 (2 строки, до 8 букв в каждой)	350х150х40/ 1,5
2х10 (2 строки, до 8 букв в каждой + доп. световое табло)	425х150х40/ 2,1

* с учетом скобы для крепления

Возможная комплектация

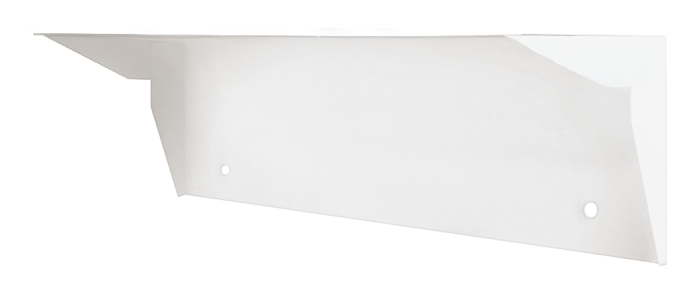

Для дополнительной защиты оповещателя от воздействия климатических факторов и улучшения видимости при установке на улице рекомендуем козырек оповещателя «Ирида-Гефест».

Оповещатели рассчитаны на круглосуточную непрерывную работу. Средний срок службы оповещателя не менее 10 лет.

Форма записи оповещателя при заказе

Оповещатель пожарный световой «Ирида-Гефест» –Х₁ –Х₂– Х₃ – Х₄ – Х₅ – Х₆ – Х₇ – Х₈ – Х₉  ТУ 4371-104-50021527-2011, где:

Оповещатель пожарный световой «Ирида-Гефест» – наименование изделия;

Х₁ – Обозначение способа отображения информации (Таблица 1):

Таблица 1. Способы отображения информации

SP – отличается от исполнения Р повышенной яркостью свечения.

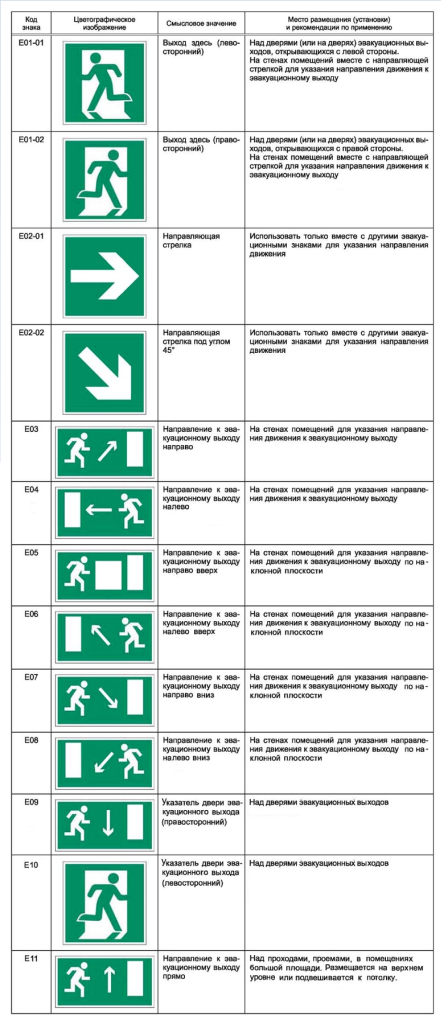

Х₂ – обозначение текстовой и/или символьной информации (по ГОСТ 12.4.026-2015);

Х₃– обозначение типоразмера корпуса: в соответствии с ТУ 4371-104-50021527-2011 п.1.2.7;

Х₄– обозначение цветов текста (изображения) / фона в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2):

Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.

Цвет	Обозначение цвета
Белый	Бел.
Зеленый	Зел.
Красный	Кр.
Синий	Син.
Желтый	Желт.
Черный	Черн.
Оранжевый	Оранж.

Примечание: сигнальный цвет и цвета фона записываются через черту: цвета текста/фона.

Х₅– IP 44, IP 66 – Степень защиты, обеспечиваемая оболочкой, в соответствии с ГОСТ 14254-2015;

Х₆– Север – индекс указывается для оповещателей со стойкостью к пониженной температуре минус 60 °С;

Х₇– нерж – материал корпуса – нержавеющая сталь без окраски (не указывается в обозначениях оповещателей с индексом «Север»);

Х₈– обозначение индекса цвета корпуса по шкале RAL (не указывается для корпуса белого цвета или корпуса из нержавеющей стали).;

Х₉– миг – индекс указывается для мигающих оповещателей.;

Номенклатурный состав символьной информации
