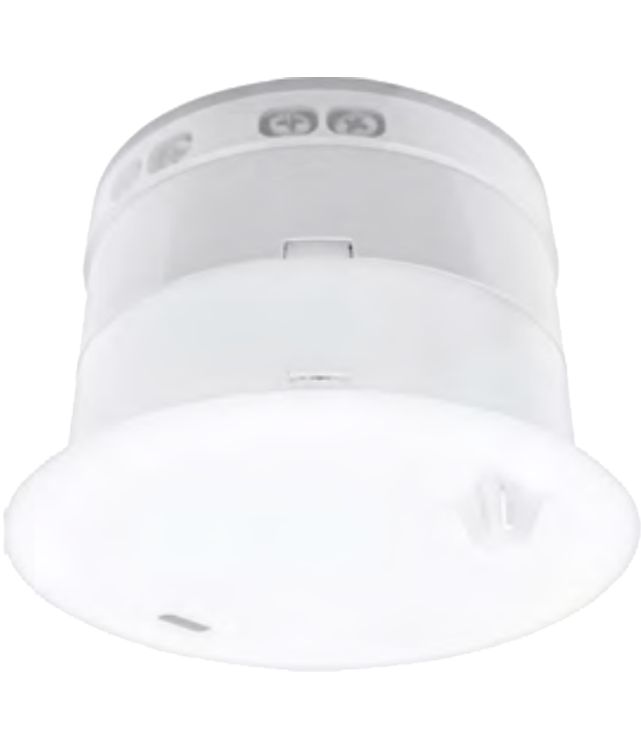

Скрытые оросители общего назначения «Аква-Гефест» с коэффициентом производительности К = 0,3/57/4,0 для установки розеткой вниз.
Обозначение
СЭВК0-РНо(д)0,3-R1/2.Р57(68, 79, 93).В2-"Аква-Гефест"
Коэффициент производительности К=0,3/57/4,0
Скрытые спринклерные оросители общего назначения «Аква-Гефест» с коэффициентом производительности К = 0,3/57/4,0 изготавливаются в исполнении для установки вниз и горизонтально.
Сертификация
Скрытые оросители общего назначения сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Проектные параметры
Защищаемая площадь |
12м2 |
Технические характеристики
Коэффициент производительности | 0,3 |
Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
Диаметр колбы спринклера | 2,5 мм, 3 мм |
Диаметр выходного отверстия | 9,4 мм |
Рабочее давление | 0,1-1,0 МПа |
Коэффициент тепловой инерционности: с колбой 2,5 мм с колбой 3 мм |
≤ 45 (м·с) 1/2 ≤ 50 (м·с) 1/2 |
Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа | 0,048 |
Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа | 0,088 |
Присоединительная резьба | 1/2 дюйма |
Габаритные размеры, до | 108х90 мм |
Масса распылителя | 0,215 кг |
К – фактор, GPM/PSI (LPM/bar) |
4,0 (57) |

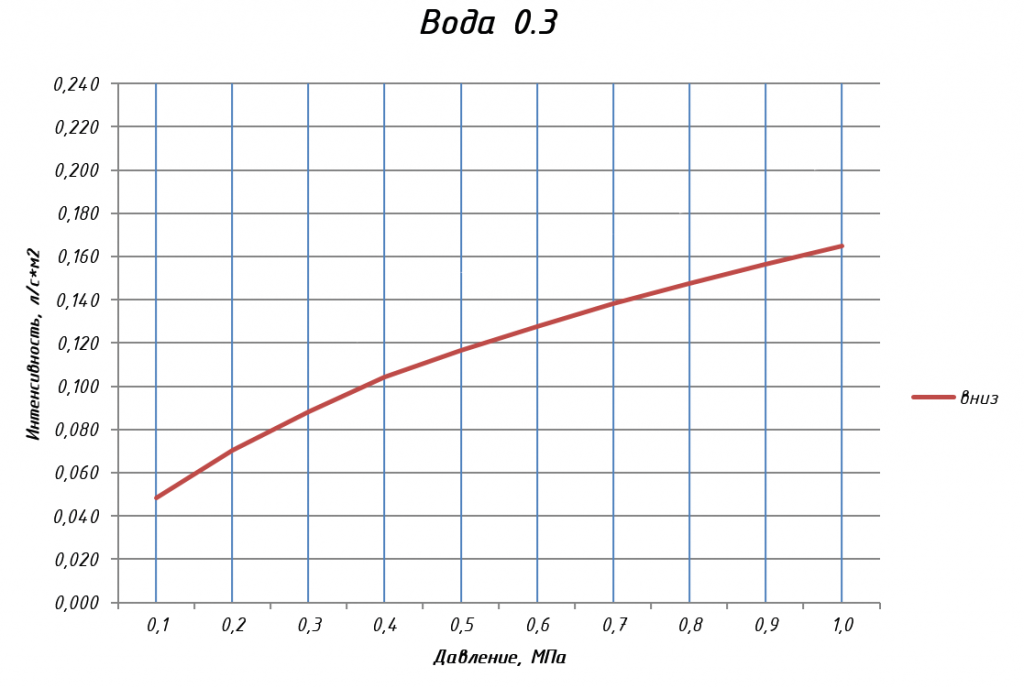

График зависимости интенсивности орошения от давления для скрытых оросителей общего назначения установкой вниз с коэффициентом производительности К = 0,3 на защищаемой площади 12м2

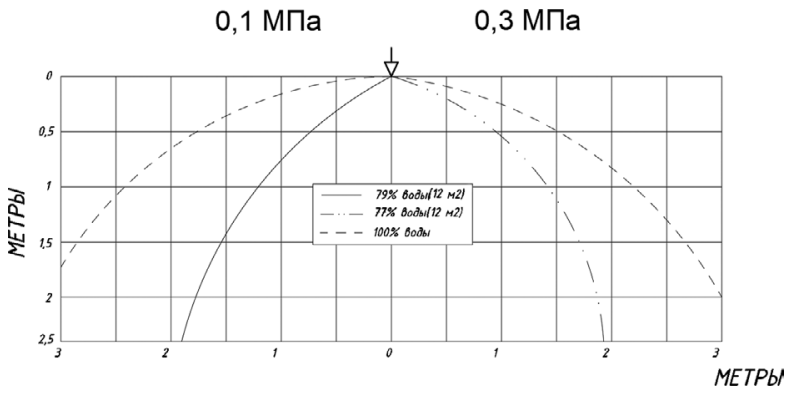

Эпюра интенсивности орошения для скрытых оросителей общего назначения с коэффициентом производительности К= 0,3/57/4,0 установкой вниз
Высота установки оросителей 2,5 м
Коэффициент производительности | 0,3 |
Габаритные размеры | 58х30 |
Диаметр выходного отверстия | 9,4 |
Диаметр колбы спринклера | 3 мм |
Дренчер или спринклер | Спринклер |
Защищаемая площадь | 12 м2 |
К-фактор, GPM/PSI (LPM/bar) | 4,0 (57) |
Масса | 0,074 |
Модель | СЭВК0-РНо(д)0,3-R1/2/Р57(68, 79, 93).В2-Аква-Гефест |
Направление ОТВ | Вниз |
Присоединительная резьба | 1/2 дюйма |
Температура срабатывания спринклера | 57°С, 68°С, 79°, 93°С |
