Обозначение модификации | Размер, мм | Кол-во вводов, до |
КМ IP66(Р) 0812 |
86x126x62 |
6 |

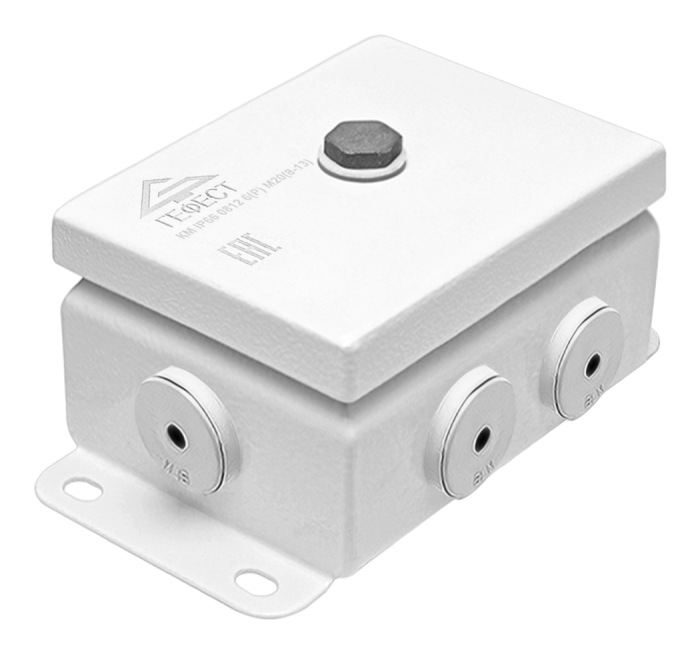

Коробки монтажные КМ IP66(Р) предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Конструкция

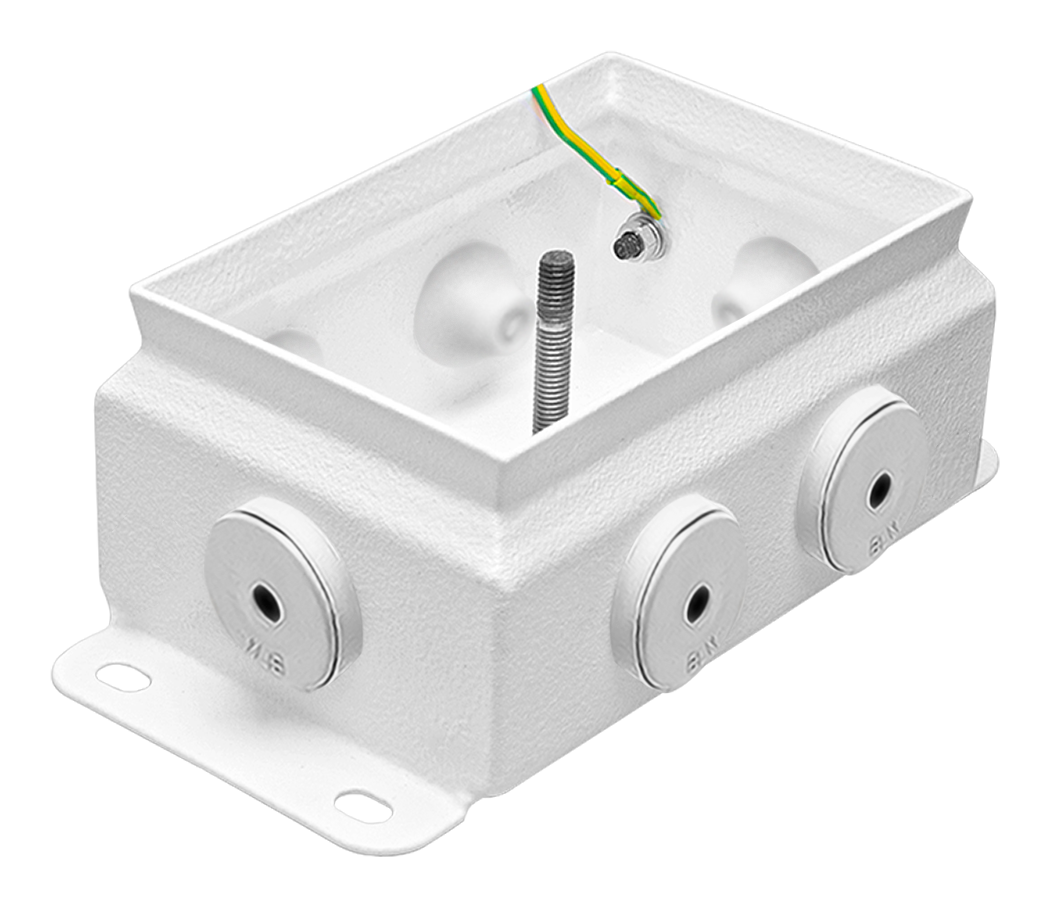

Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.
На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.
Внимание! DIN-рейка, предназначенная для крепления клеммных колодок, внутри корпуса монтажной коробки не установлена. Клеммные колодки в комплект поставки не входят.
Особенности
Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Кабельные вводы из резины позволяют быстро и надежно завести кабель внутрь коробки.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики
Степень защиты оболочки IP66
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Интервал рабочих температур от - 40°С до +100°С
Диаметр присоединяемого кабеля: М12(4-7), М16(5-9), М20(8-13), М25(11-17).
По заказу могут быть изготовлены коробки с различными диаметрами вводов.

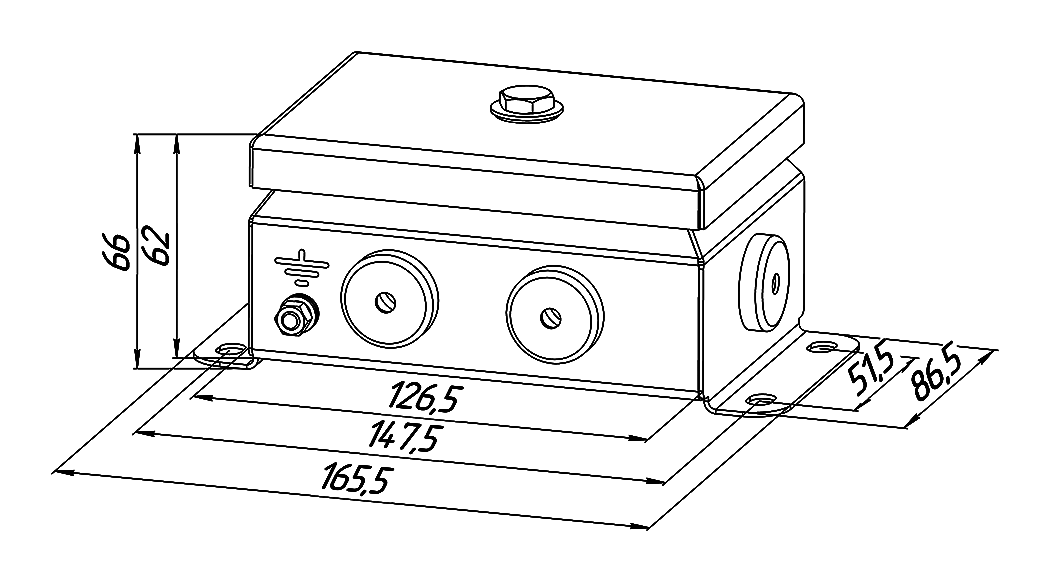

Габаритный размер | 86x126x62 мм |
Диапазон диаметров присоединяемого кабеля | М12(4-7), М16(5-9), М20(8-13), М25(11-17) |
Кабельные вводы | из резины |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
Кол-во вводов, до | 6 |
Масса, не более | 0,75 кг |
Материал корпуса | сталь с цинковым и полимерным покрытием |
Обозначение | КМ IP66(Р) 0812 |
Степень защиты | IP66 |
Температура эксплуатации | -40ºС до +100ºС |
