СЭВS1-ПГо(д)0,01-М20х1,5/Р57(68, 93).В3-«GGЕ32»-«Аква-Гефест»
Монтажное положение горизонтально.
Общее описание

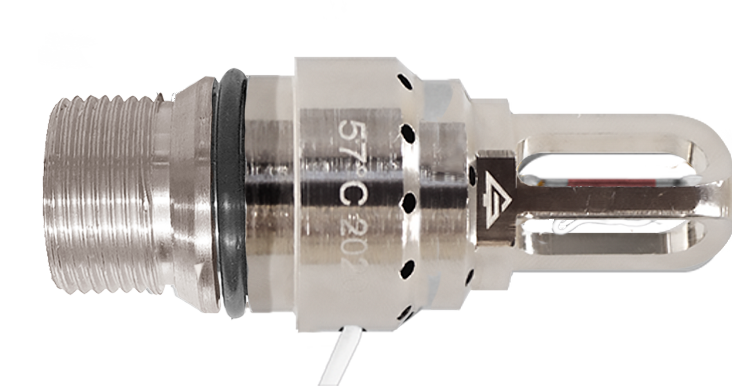

Спринклерные оросители «Аква-Гефест» с электропуском и контролем. Выпускаются с колбой быстрого реагирования диаметром 3 мм.
Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Назначение:
Распылители «Аква-Гефест» высокого давления с электропуском и контролем предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления с принудительным пуском - АУВП ТРВ ВД «Гефест» - ПП.
Сертификация
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.
Обозначение
Монтажное положение: горизонтально |
|
Спринклер |
СЭВS1-ПГо(д)0,01-М20х1,5/Р57(68, 93).В3-«GGS32»-«Аква-Гефест» |
Технические характеристики
Параметр | Значение |
Коэффициент производительности | 0,01 |
Количество /диаметр отверстий, мм |
4х0,65+6х0,65 |
Диаметр ячейки фильтра, мм | 0,13 |
Диапазон рабочего давления, МПа | 8-12 |
Температура срабатывания |
57°С, 68°С, 93°С |
Максимальная высота установки, м | 5 |
Максимальная защищаемая площадь GGE32(6) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 |
Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 |
Коэффициент тепловой инерционности не более, (м·с) ½ | 40 |
Присоединительная резьба | М20х1,5 |
Габаритные размеры не более, мм | 70х30 |
Масса распылителя не более, кг | 0,15 |
Напряжение в дежурном режиме не менее, В | 5 |
Допустимый импульсный ток контроля не более, мА | 5 |
Длительность импульса тока при скважности не менее 8 не более, с | 1 |
Сопротивление изоляции не менее, МОм |
20 |
Условные обозначения для схемы подключения распылителей с контролем пуска к ППКП
ППКП | Прибор привемно-контрольный пожарный |
R1 | Резисторы номиналом 150 Ом |
К |
Электрический контакт нормально замкнутый (токопроводящий слой металла, нанесённый на рабочую часть колбы стеклянной термочувствительной с припаянными проводниками) |
K и R1 | Электрические принципиальные схемы замещения теплового замка |
Коэффициент производительности | 0,01 |
Габаритные размеры | 70х30 мм |
Дренчер или спринклер | Спринклер |
Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
Макс. высота установки | 5 м |
Масса распылителя | 0,15 кг |
Направление ОТВ | Горизонтально |
Присоединительная резьба | М20х1,5 |
Рабочее давление | 8-12 МПа |
Температура срабатывания спринклера | 57°С, 68°С , 93°С |
