Модуль контроля оповещения предназначен для контроля и управления группой световых и звуковых оповещателей с питанием 24 В.

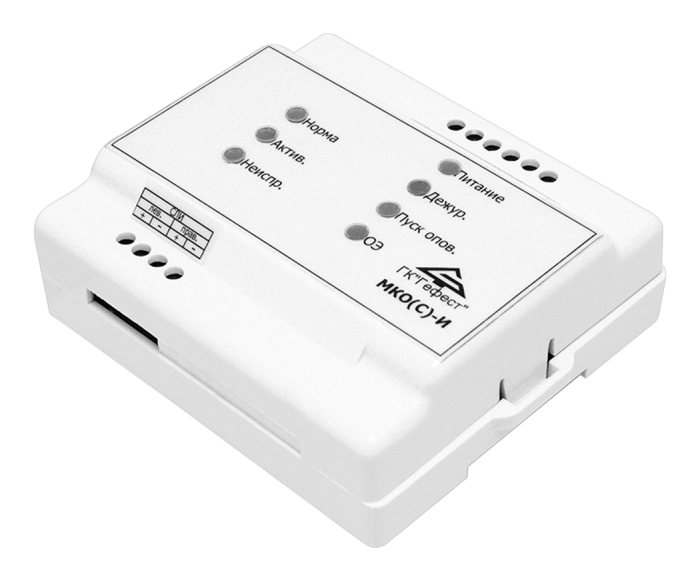

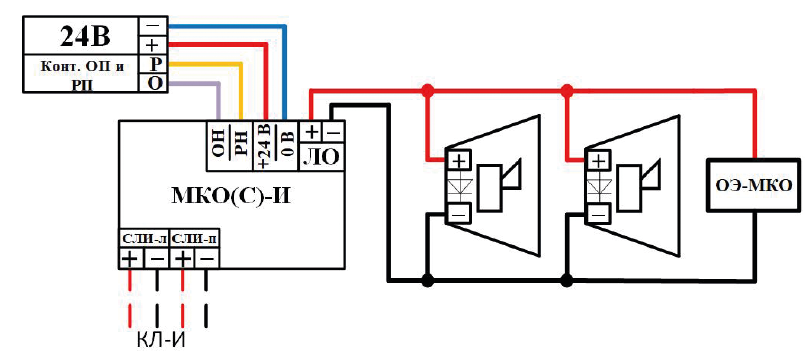

МКО(С)-И предназначен для подключения и питания оповещателей, включаемых по команде (например, сирены, таблички «Пожар», «Автоматика отключена»). Позволяет автоматически управлять сменной полярности напряжения в ЛО, включать / выключать мигающий режим работы оповещателя (мигание) по команде с БКУ-И.
Особенности:
• контроль и управление световыми и звуковыми оповещателями, включенными постоянно (например, оповещателями «Выход»);

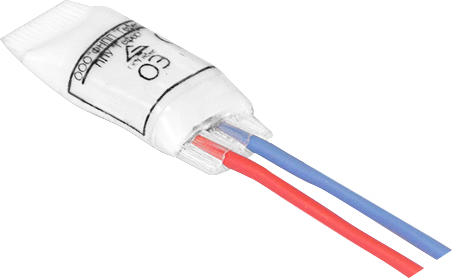

• автоматический контроль исправности линии оповещения (ЛО) на обрыв и КЗ (по наличию ответа от «ОЭ-МКО»);
• самовосстановление ЛО после КЗ;
• 4 режима работы:
- прямая полярность;
- прямая полярность с миганием;
- обратная полярность;
- обратная полярность с миганием.
• необходим внешний источник электропитания оповещателей (24 В);
• контроль исправности внешнего источника питания 24 В и величины его выходного напряжения;
• возможность гибкого конфигурирования логического события для активации оповещения и начального состояния (смены);
• возможность установки на DIN-рейку.
Совместимость
• контроллер локальный КЛ-И;
• оповещатели пожарные световые и звуковые с питанием 24 В;
• программатор адреса ПА-И.
Технические характеристики:
Параметр | Максимальное значение |
Напряжение в СЛИ (модулированное по амплитуде) | до 26 В |
Токопотребление от СЛИ, не более |
0,15 мА |
Напряжение питания оповещателей (от внешнего источника) номинальное допустимое ток, не менее * |
24 В 19 – 27 В 2,2 А |
Пороги определения пониженного напряжения питания порог «Неисправность» порог «Норма» |
менее 19 В более 21 В |
Максимальный ток для питания оповещателей (от БП) собственный ток потребления для питания оповещателей |
20 мА 700 мА |
Частота в режиме мигания | 0,5 – 2 Гц |
Средняя наработка на отказ, не менее | 60 000 ч |
Средний срок службы, не менее | 10 лет |
Степень защиты оболочки |
IP30 |
Диапазон рабочих температур | от - 5 до 55 °C |
Габаритные размеры, не более | 93х104х34 мм |
Масса, не более |
0,2 кг |
* – необходимо для корректного определения КЗ в ЛО.

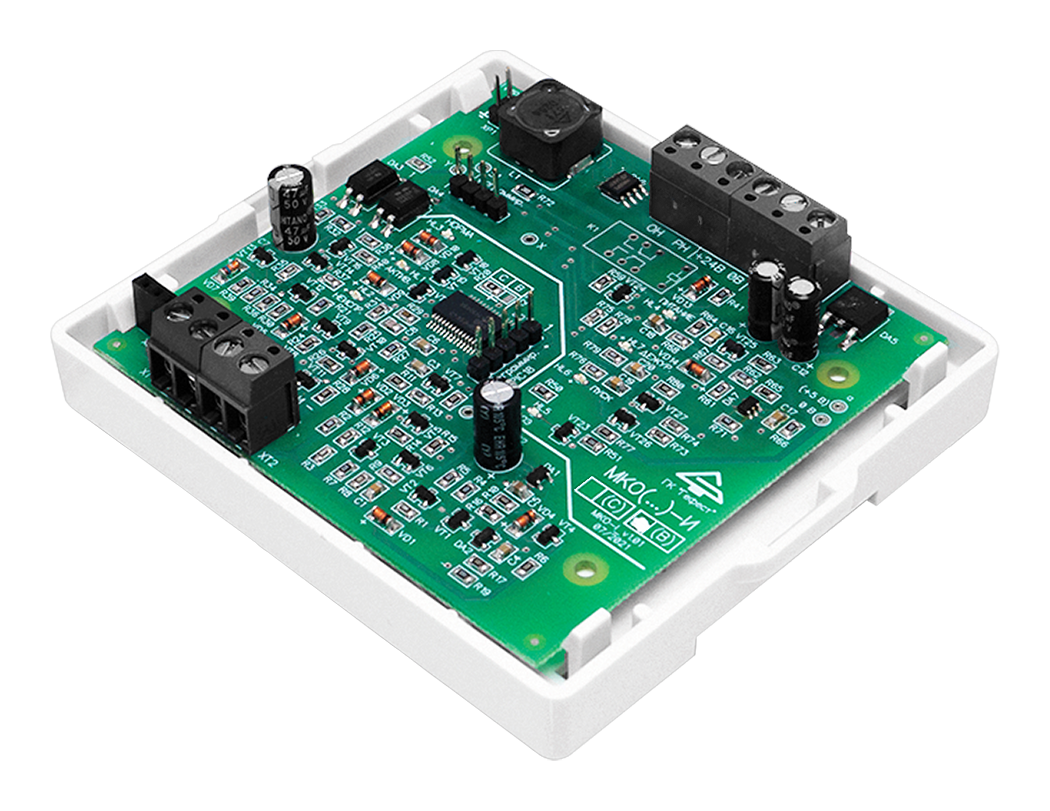

МКО(В)-И предназначен для подключения постоянно включенных световых оповещателей.
Не осуществляет смену полярности напряжения ЛО. По команде с БКУ-И возможен переход в мигающий режим.
Напряжение питания оповещателей | напряжение номинальное 24 В, напряжение допустимое 19 – 27 В |
Диапазон эксплуатационных температур | от -5 до 55 °C |
Масса, не более | 0,2 кг |
Напряжение в СЛИ (модулированное по амплитуде) | до 26 В |
Средняя наработка на отказ | 60 000 ч |
Степень защиты | IP30 |
Ток, потребляемый от сети | 20 мА |
Токопотребление от СЛИ, не более | 0,15 мА |
Частота в режиме мигания | 0,5 – 2 Гц |
