Обозначение модификации | Размер, мм | Кол-во вводов, до | Ко-лво контактов, до |
КМ-О (28к)-IP66-1530нерж. (-60 ºС) | 150х300х62 | 12 | 28 |
Коробки монтажные огнестойкие исполнение «Север» КМ-О IP66 предназначены для соединения и разветвления огнестойких кабельных линий в районах с особо холодным климатом с температурой окружающей среды до -60 °С. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

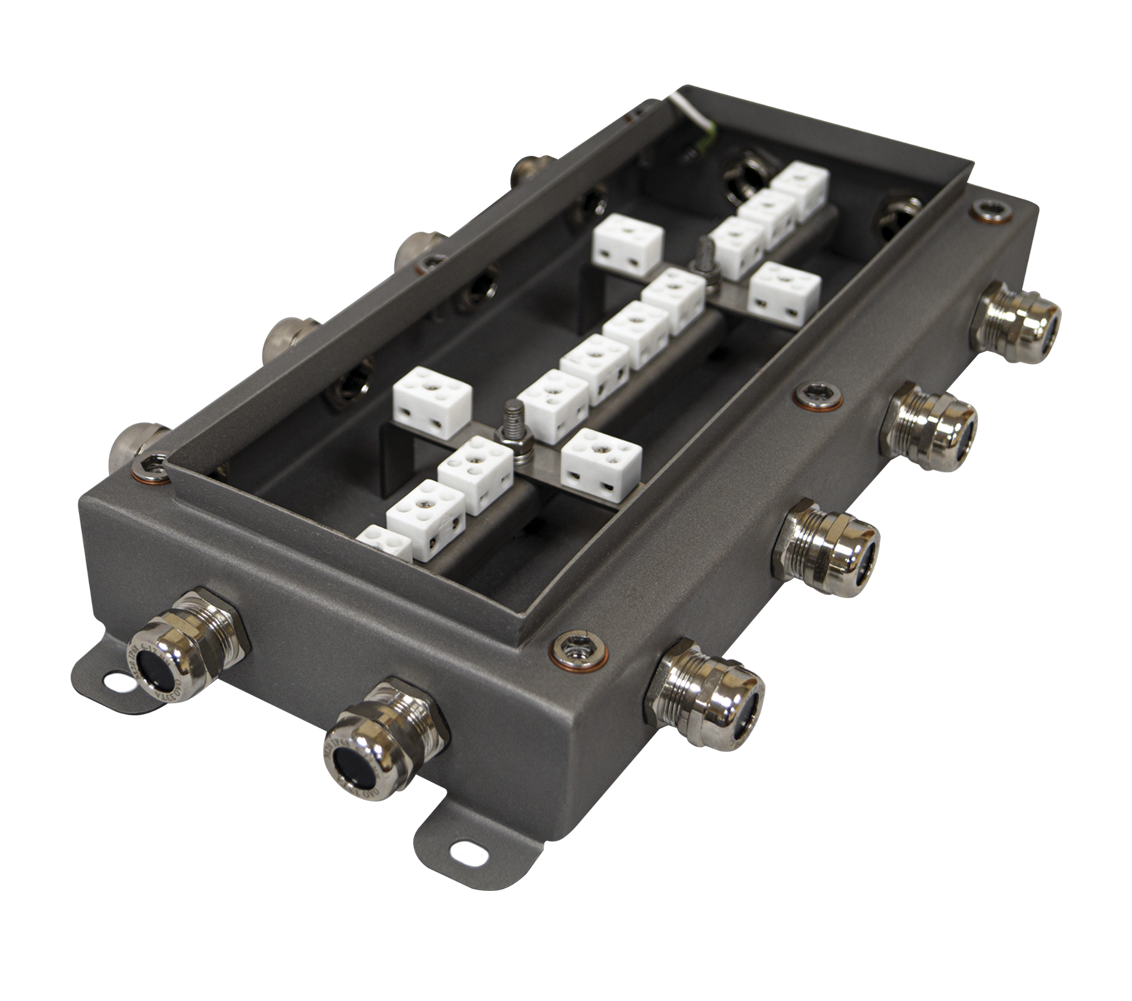

Корпус коробок монтажных огнестойких исполнение «Север» имеет прямоугольную или квадратную форму, изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. . Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные огнестойкие исполнение «Север» изготовлены из нержавеющей стали марки AISI 304 либо AISI 316, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений.
Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнена из нержавеющей стали. Уплотнительная прокладка выполнена из морозостойкого силикона, рассчитанного на температуру окружающей среды до -60 °С.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP66.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: ЭХЛ 1, ЭХЛ 5, ОМ 1, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -60 до +130 °С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.

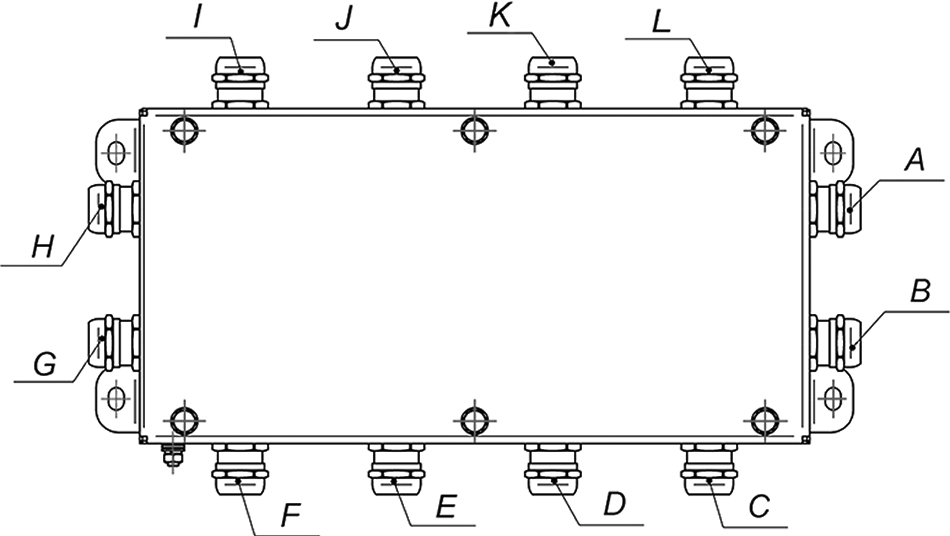

Обозначение вводов

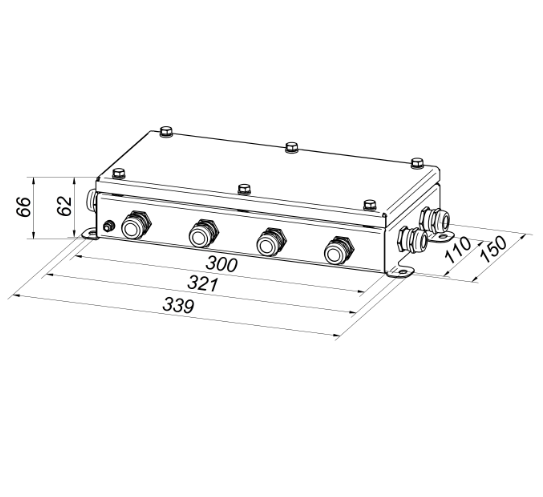

Габаритный размер | 150х300х62 мм |
Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) мм |
Кабельные вводы | из нержавеющей стали |
Климатическое исполнение по ГОСТ 15150 | ЭХЛ 1, ЭХЛ 5, ОМ 1, ОМ 5 |
Кол-во вводов, до | 12 |
Кол-во контактов | 28 |
Масса, не более | 3,4 кг |
Материал корпуса | нержавеющая сталь AISI 304 толщиной 1,2 мм |
Номинальная соединительная способность клемм | 3.0, 6.0, 10.0 мм2 |
Номинальное напряжение клемм | 450 В |
Обозначение | КМ-О (28к)-IP66-1530 нерж. (-60 ºС) |
Степень защиты | IP66 |
Температура эксплуатации | - 60ºС до +130ºС |
Условный размер | 1530 |
